Тормозной клапан хйдрауликс — HITACHI LX100-2

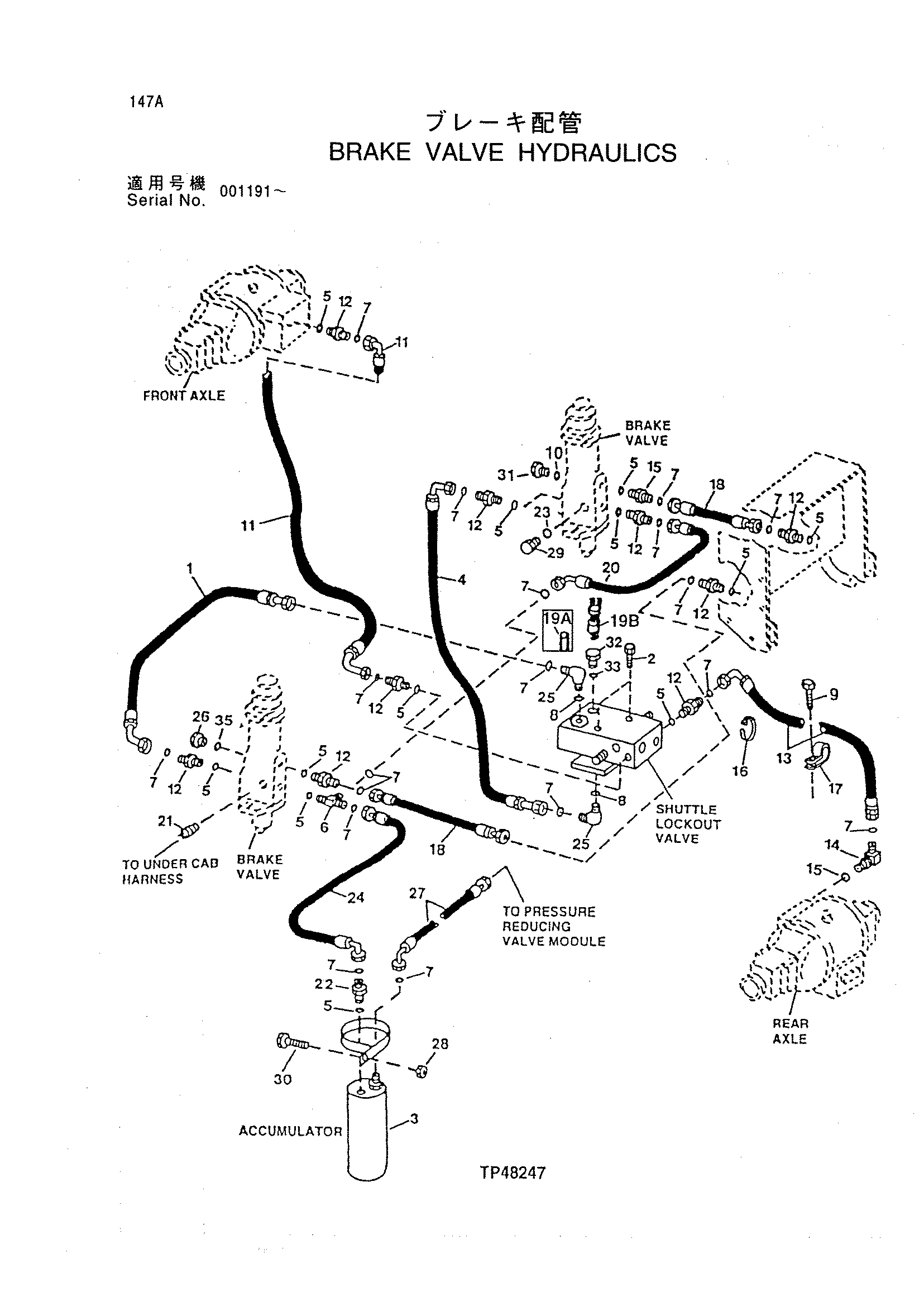

Заводская схема «Тормозной клапан хйдрауликс» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT168210 | Гидравлический шланг | 1 |
| 2 | 19M8039 | Винт | 2 |
| 3 | AT171108 | Гидроаккумулятор | 1 |
| 4 | AT168211 | Гидравлический шланг | 1 |
| 5 | R26448 | Уплотнительное кольцо | 12 |
| 6 | 38H1023 | TEE штуцер | 1 |
| 7 | T77613 | Уплотнительное кольцо | 15 |
| 8 | R26375 | Уплотнительное кольцо | 2 |
| 9 | 19M7402 | Болт с головкой | 1 |
| 10 | R28782 | Уплотнительное кольцо | 1 |
| 11 | AT173433 | Гидравлический шланг | 1 |
| 12 | 38H1160 | Адаптер | 9 |
| 13 | AT168208 | Гидравлический шланг | 1 |
| 14 | 38H1004 | Угловой штуцер штуцер | 1 |
| 15 | 38H1212 | Адаптер | 1 |
| 16 | H77698 | TIE лента | 1 |
| 17 | N191985 | Зажим | 1 |
| 18 | AT102421 | Гидравлический шланг | 2 |
| 19 | AT150025 | Выключатель | 1 |
| 19A | AT150025 | Выключатель | 1 |
| 19B | AT152113 | Выключатель | 1 |
| 20 | AT116449 | Гидравлический шланг | 1 |
| 21 | AT150024 | Выключатель | 1 |
| 22 | 38H1170 | Адаптер | 1 |
| 23 | R28782 | Уплотнительное кольцо | 2 |
| 24 | AT116449 | Гидравлический хосе-фабрикат | 1 |
| 25 | 38H1010 | Угловой штуцер штуцер | 1 |
| 26 | R27216 | Дренажный пробка | 1 |
| 27 | AT150615 | Гидравлический шланг | 1 |
| 28 | 14M7296 | Фланец гайка | 2 |
| 29 | R51031 | Штуцер | 2 |
| 30 | 19M8162 | Болт с головкой | 1 |
| 31 | R27218 | Штуцер пробка | 2 |
| 32 | T158047 | Адаптер | 1 |
| 33 | R28782 | Уплотнительное кольцо | 1 |
| R26287 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
