Фоуртх функтион ауксилиарй хйдрауликс — HITACHI LX100-2

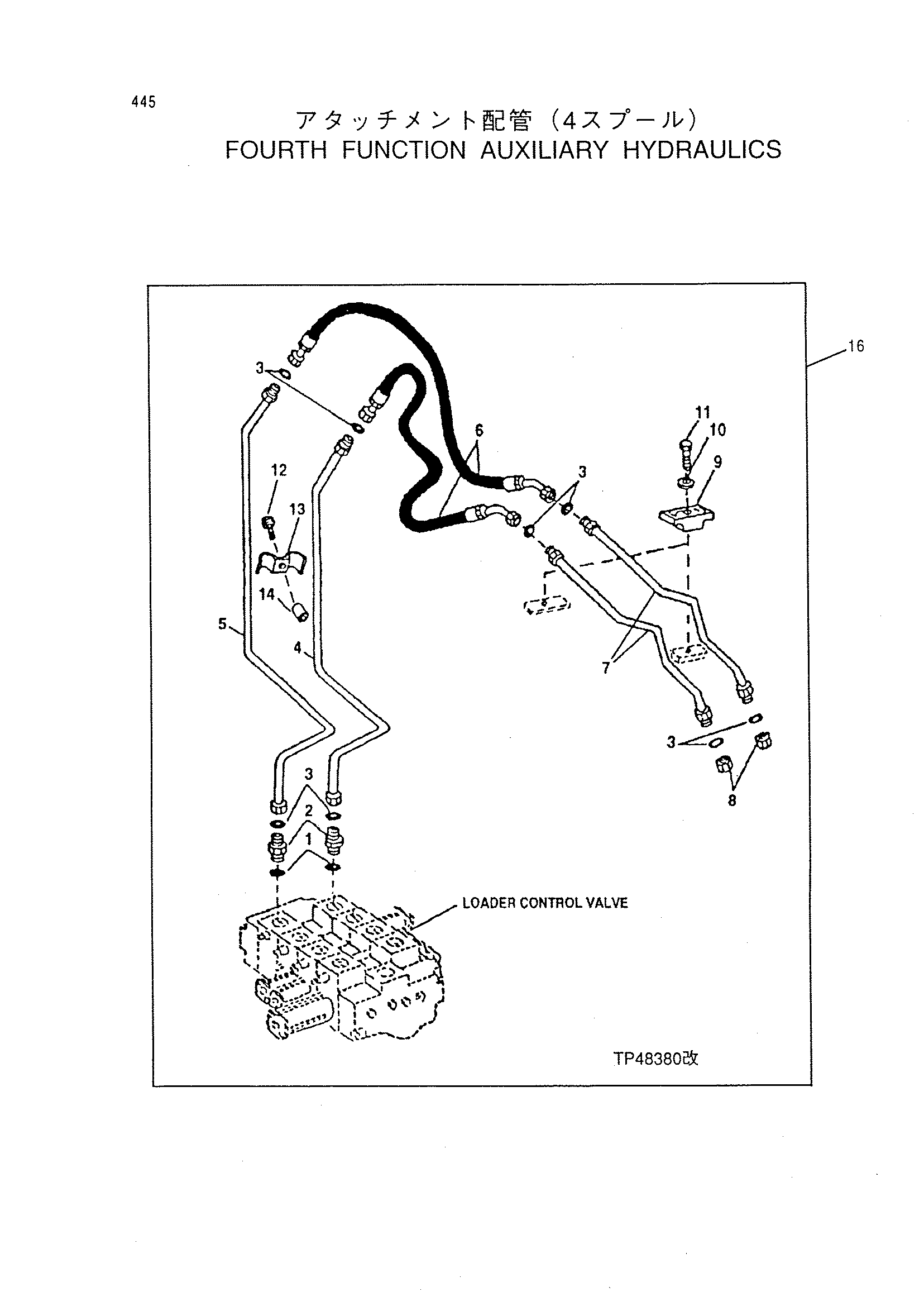

Заводская схема «Фоуртх функтион ауксилиарй хйдрауликс» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R29936 | Уплотнительное кольцо | 2 |
| 2 | T160643 | Штуцер | 2 |
| 3 | T76938 | Уплотнительное кольцо | 8 |
| 4 | AT177529 | Масляный линия | 1 |
| 5 | AT177530 | Масляный линия | 1 |
| 6 | AT177607 | Гидравлический шланг | 2 |
| 7 | AT177533 | Масляный линия | 2 |
| 8 | 38H1419 | Штуцер пробка | 2 |
| 9 | T123721 | Хомут | 3 |
| 10 | 24M7239 | Шайба | 3 |
| 11 | 19M7935 | Болт с головкой | 3 |
| 12 | 19M7935 | Болт с головкой | 1 |
| 13 | T123721 | Хомут | 1 |
| 14 | 24M7239 | Шайба | 1 |
| 15 | T122974 | Штанга | 1 |
| 16 | AT162784 | Комплект | 1 |
| 16 | AT162785 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
