Электрооборудование (рама) — HITACHI LX100-2

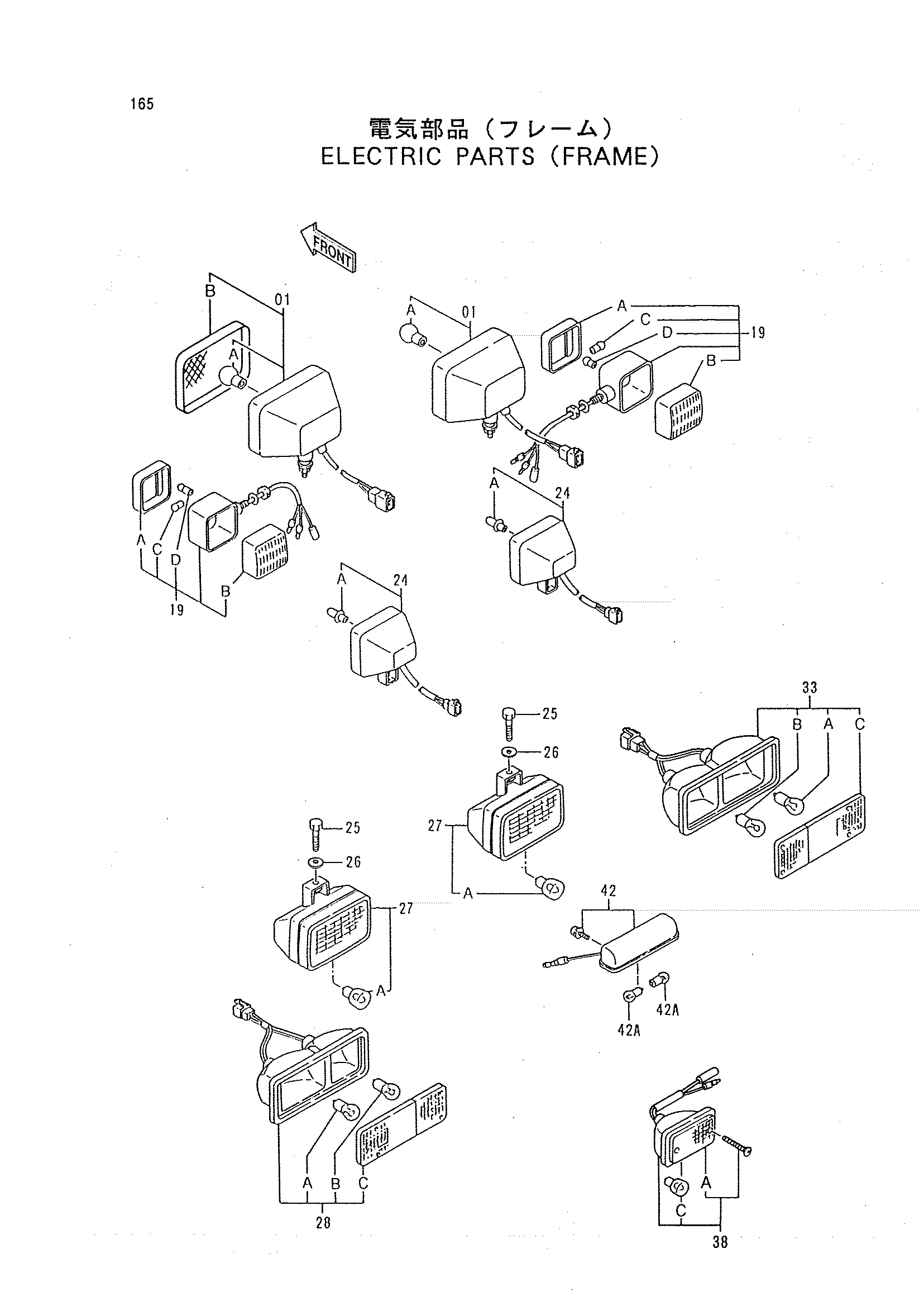

Заводская схема «Электрооборудование (рама)» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4330590 | Фара | 2 |
| 01A | 4244248 | Лампа | 1 |
| 01B | 4338893 | Рассеиватель | 1 |
| 19 | 4303921 | Фонарь передний | 2 |
| 19A | 4244231 | Рассеиватель | 1 |
| 19B | 4244230 | Рассеиватель | 1 |
| 19C | 4229390 | Лампа | 1 |
| 19D | 4037222 | Лампа | 1 |
| 24 | 4303920 | Фонарь воркинг | 2 |
| 24A | 4285648 | Лампа | 1 |
| 25 | 19M7788 | Винт | 2 |
| 26 | 24M7240 | Шайба | 2 |
| 27 | AT162995 | Фонарь воркинг | 2 |
| 27A | AT135758 | Лампа | 1 |
| 28 | 4264789 | Фонарь задний | 1 |
| 28A | 4229390 | Лампа | 1 |
| 28B | 4295340 | Лампа | 1 |
| 28C | 4295343 | Рассеиватель | 1 |
| 33 | 4264790 | Фонарь задний | 1 |
| 33A | 4229390 | Лампа | 1 |
| 33B | 4295340 | Лампа | 1 |
| 33C | 4295342 | Рассеиватель | 1 |
| 38 | 4303922 | Фонарь | 1 |
| 38A | 4370979 | Рассеиватель | 1 |
| 38C | 4229390 | Лампа | 1 |
| 42 | 4321963 | Фонарь | 1 |
| 42A | 4037222 | Лампа | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
