Вход вал, корпус и кхарге насос — HITACHI LX100-2

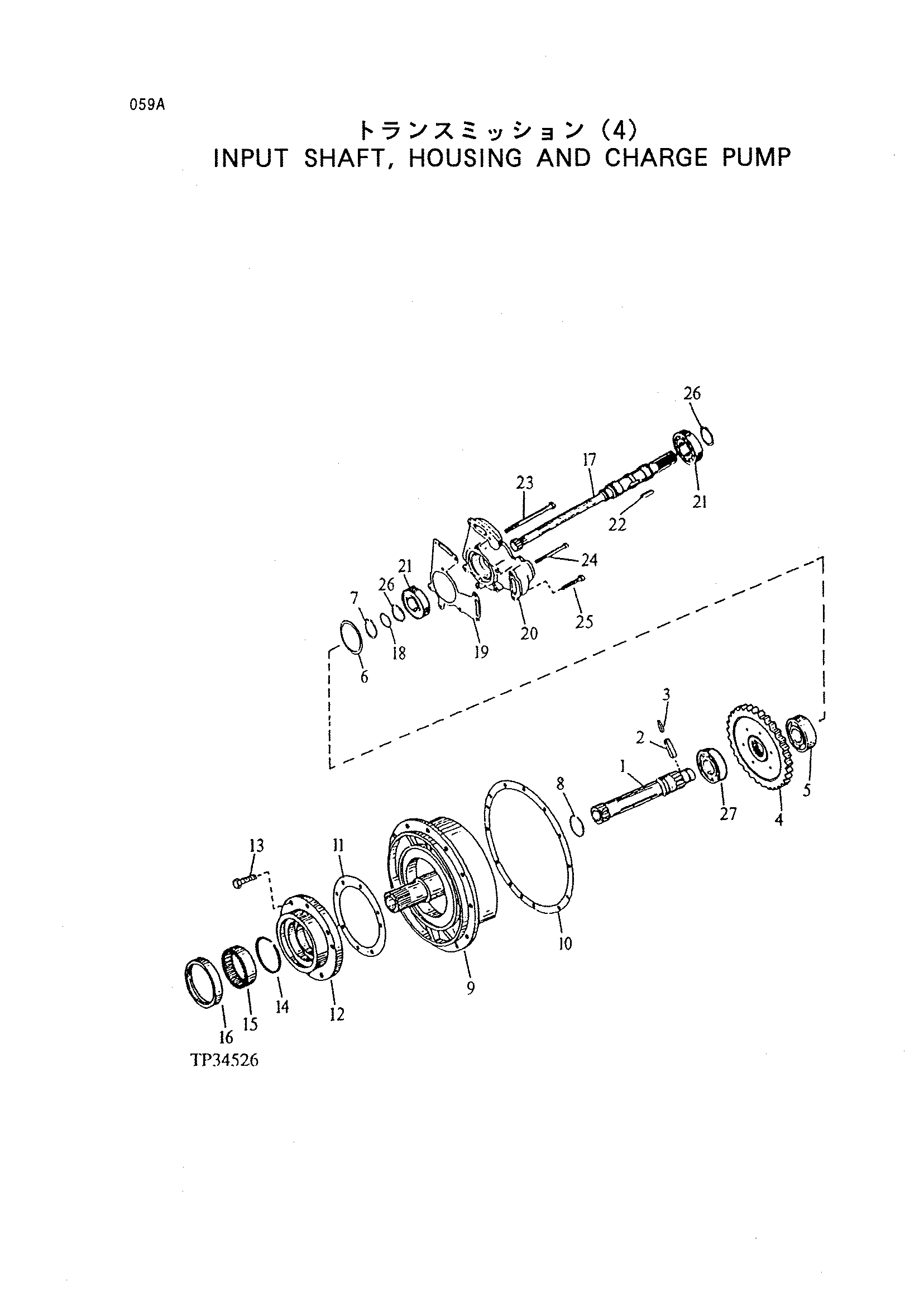

Заводская схема «Вход вал, корпус и кхарге насос» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T141636 | Вал | 1 |
| 2 | 34M7203 | Пружина палец | 1 |
| 3 | 34M7204 | Пружина палец | 1 |
| 4 | T131672 | Шестерня | 1 |
| 5 | JD10484 | Шарик подшипник | 1 |
| 6 | T108468 | Регулировочная шайба | 1 |
| 6 | T108469 | Регулировочная шайба | 1 |
| 6 | T108470 | Регулировочная шайба | 1 |
| 6 | T108471 | Регулировочная шайба | 1 |
| 6 | L60042 | Регулировочная шайба | 1 |
| 6 | L60043 | Регулировочная шайба | 1 |
| 6 | L60044 | Регулировочная шайба | 1 |
| 7 | 40M7046 | Стопорное кольцо | 1 |
| 8 | T116433 | Скрапер кольцо | 1 |
| 9 | AT108315 | Фланец | 1 |
| 10 | T144598 | Прокладка | 1 |
| 11 | T131713 | Прокладка | 1 |
| 12 | T116529 | Крышка | 1 |
| 13 | 19M7377 | Болт с головкой | 8 |
| 14 | T116495 | Скрапер кольцо | 1 |
| 15 | T116498 | Неедле подшипник | 1 |
| 16 | T116502 | Уплотнение | 1 |
| 17 | T141637 | Вал | 1 |
| 18 | T116432 | Скрапер кольцо | 1 |
| 19 | T131712 | Прокладка | 1 |
| 20 | AT169333 | Насос | 1 |
| 21 | JD30213 | Шарик подшипник | 2 |
| 22 | 49M7054 | Вал шпонка | 1 |
| 23 | 19M8514 | Болт с головкой | 4 |
| 24 | 19M7325 | Болт с головкой | 2 |
| 25 | 19M7185 | Болт с головкой | 2 |
| 26 | 40M7084 | Стопорное кольцо | 2 |
| 27 | T144592 | Каток подшипник | 1 |
| (K1) | AT172163 | Прокладка комплект | 1 |
| (K2) | AT172162 | Уплотнение и прокладка комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
