Погрузчик стрела и пинс — HITACHI LX100-2

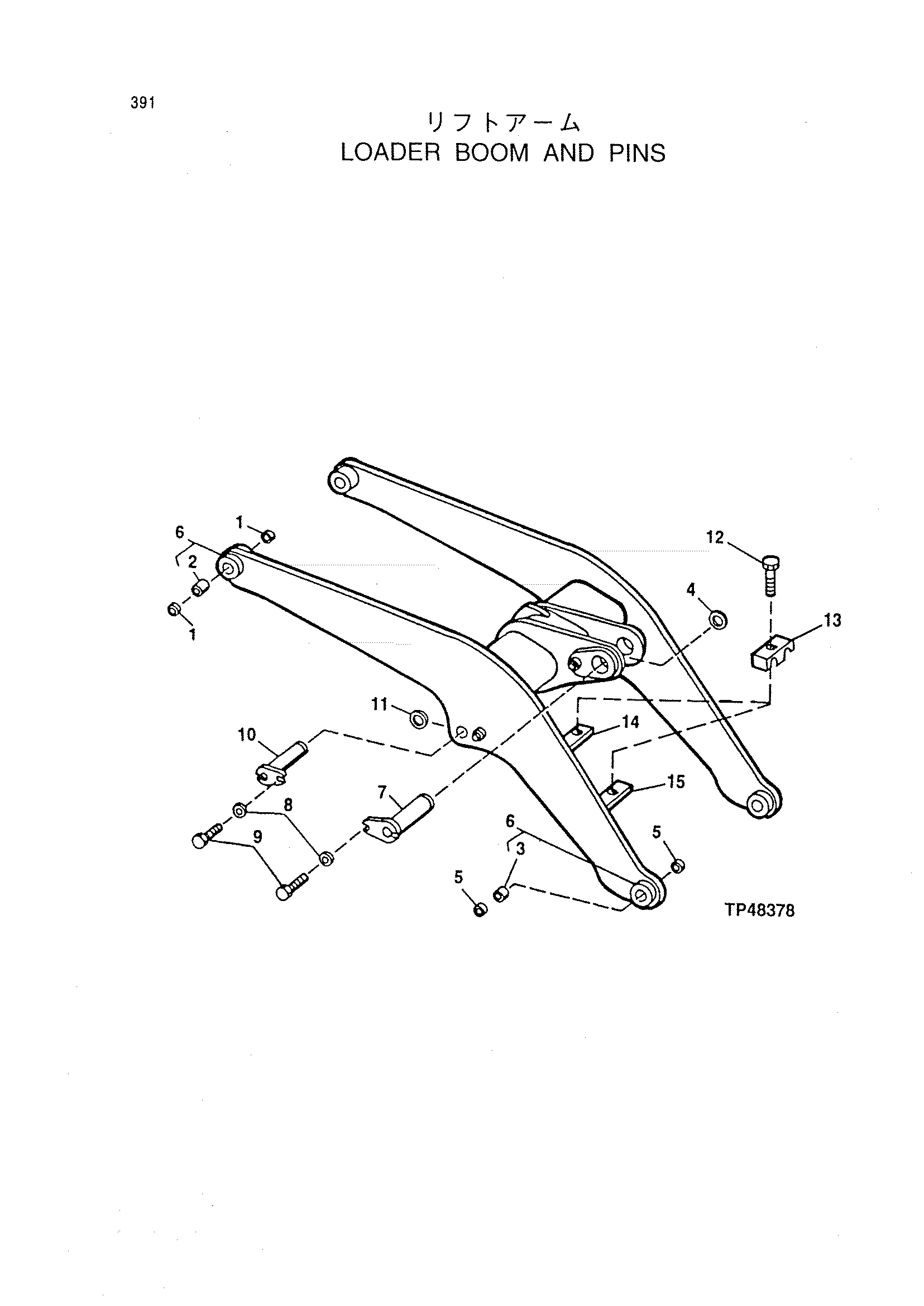

Заводская схема «Погрузчик стрела и пинс» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	T102136	Уплотнение	4
2	T125535	Втулка	2
3	T125536	Втулка	2
4	T101480	Шайба	1
5	T102205	Уплотнение	4
6	AT143434	Погрузчик стрела	1
7	AT102356	Палец	1
8	T146246	Шайба	3
9	19M8029	Болт с головкой	3
10	AT102224	Палец	2
11	T102171	Шайба	4
12	19M7935	Болт с головкой	2
13	T123721	Хомут	2
14	T160168	Винт	1
15	T160169	Винт	1

Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
