Геарбокс корпус — HITACHI LX100-2

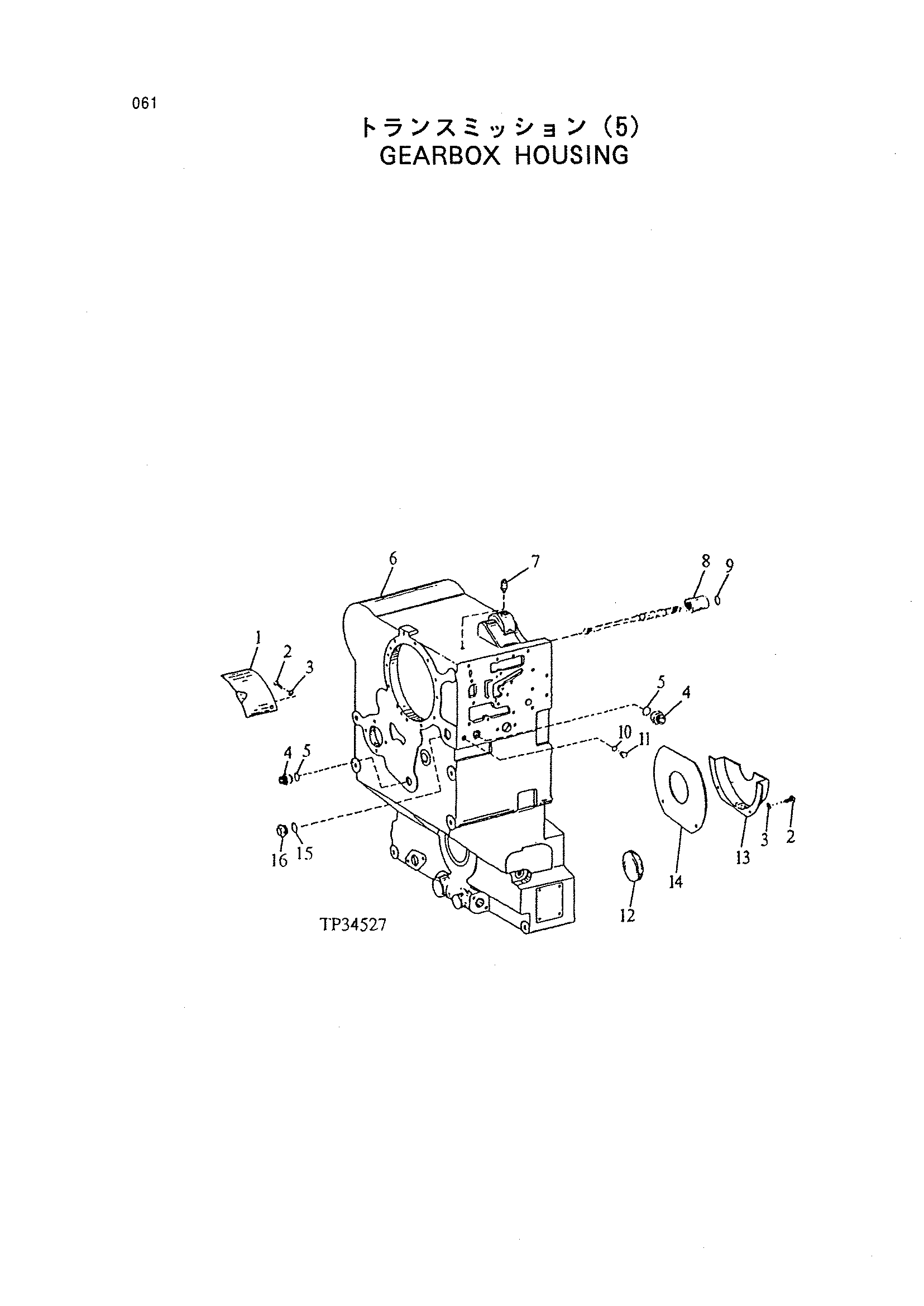

Заводская схема «Геарбокс корпус» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T116535 | Лист | 1 |
| 2 | 19M7865 | Винт | 3 |
| 3 | 24M7238 | Шайба | 3 |
| 4 | T116569 | Адаптер | 2 |
| 5 | L40275 | Уплотнительное кольцо | 2 |
| 6 | T148280 | Корпус | 1 |
| 7 | T116918 | Сапун | 1 |
| 8 | T116598 | Дривер | 1 |
| 9 | 40M7181 | Стопорное кольцо | 1 |
| 10 | T74553 | Уплотнительное кольцо | 1 |
| 11 | 15M7020 | Дренажный пробка | 1 |
| 12 | T108478 | Колпачок | 2 |
| 13 | T116531 | Лист | 1 |
| 14 | T116532 | Лист | 1 |
| 15 | L55601 | Уплотнительное кольцо | 1 |
| 16 | 15M7065 | Штуцер | 1 |
| (K2) | AT172162 | Уплотнение и прокладка комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
