Радиатор, вентилятор схроуд и защита — HITACHI LX100-2

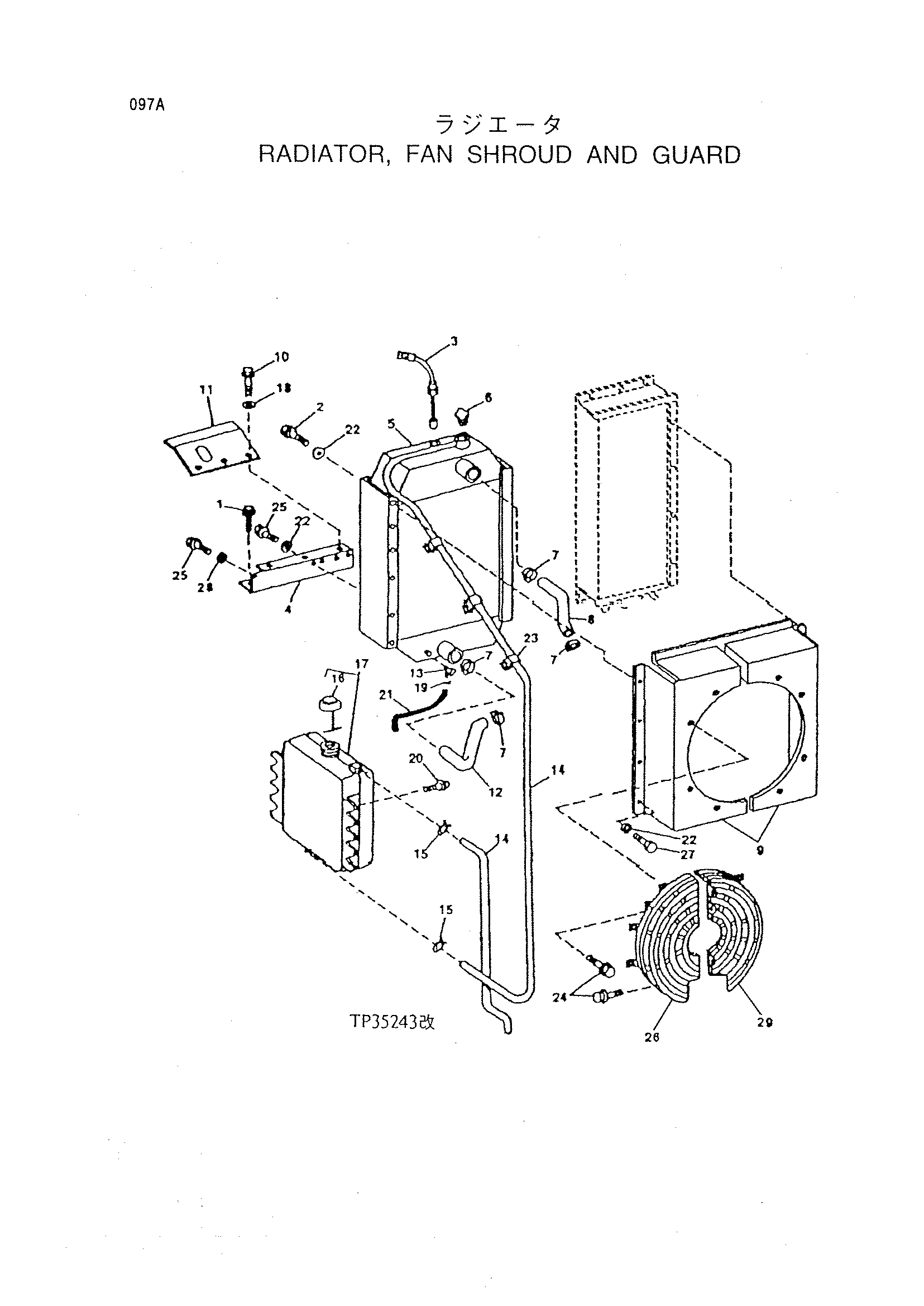

Заводская схема «Радиатор, вентилятор схроуд и защита» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7786 | Винт | 2 |
| 2 | 19M7784 | Винт | 5 |
| 3 | AT164815 | Датчик | 1 |
| 3 | AT169418 | Датчик | 1 |
| 4 | AT160362 | Угол | 1 |
| 5 | AT165194 замена: AT16941 | Радиатор | 1 |
| 5 | AT165194 замена: AT17717 | Радиатор | 1 |
| 5 | AT165194 замена: AT17361 | Радиатор | 1 |
| 5 | AT177176 | Радиатор | 1 |
| 6 | AT165587 | Заливная горловина колпачок | 1 |
| 6 | AT173610 | Заливная горловина колпачок | 1 |
| 7 | AR21999 | Хомут | 1 |
| 7 | AR40418 | Хомут | 3 |
| 8 | T147848 | Шланг | 1 |
| 9 | AT162886 | Кожух | 1 |
| 10 | 19M7865 | Винт | 3 |
| 11 | T143744 | Дефлектор | 1 |
| 12 | T147849 | Шланг | 1 |
| 13 | AT166903 | Дренажный клапан | 1 |
| 13 | AT13740 | Дренажный клапан | 1 |
| 15 | T13254 | Хомут | 3 |
| 16 | AT106413 | Колпачок | 1 |
| 17 | AT166459 | Бак | 1 |
| 18 | 24M7238 | Шайба | 3 |
| 19 | AR48236 | Хомут | 1 |
| 20 | 19M7865 | Винт | 4 |
| 22 | 24M7296 | Шайба | 8 |
| 22 | 24M7239 | Шайба | 6 |
| 23 | T173168 | Зажим | 3 |
| 24 | 19M7785 | Винт | 8 |
| 25 | 19M7784 | Винт | 2 |
| 26 | AT163001 | Защитный кожух | 1 |
| 27 | 19M7783 | Винт | 8 |
| 28 | T148712 | Шайба | 1 |
| 29 | AT163002 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
