Преобразователь корпус и привод — HITACHI LX100-2

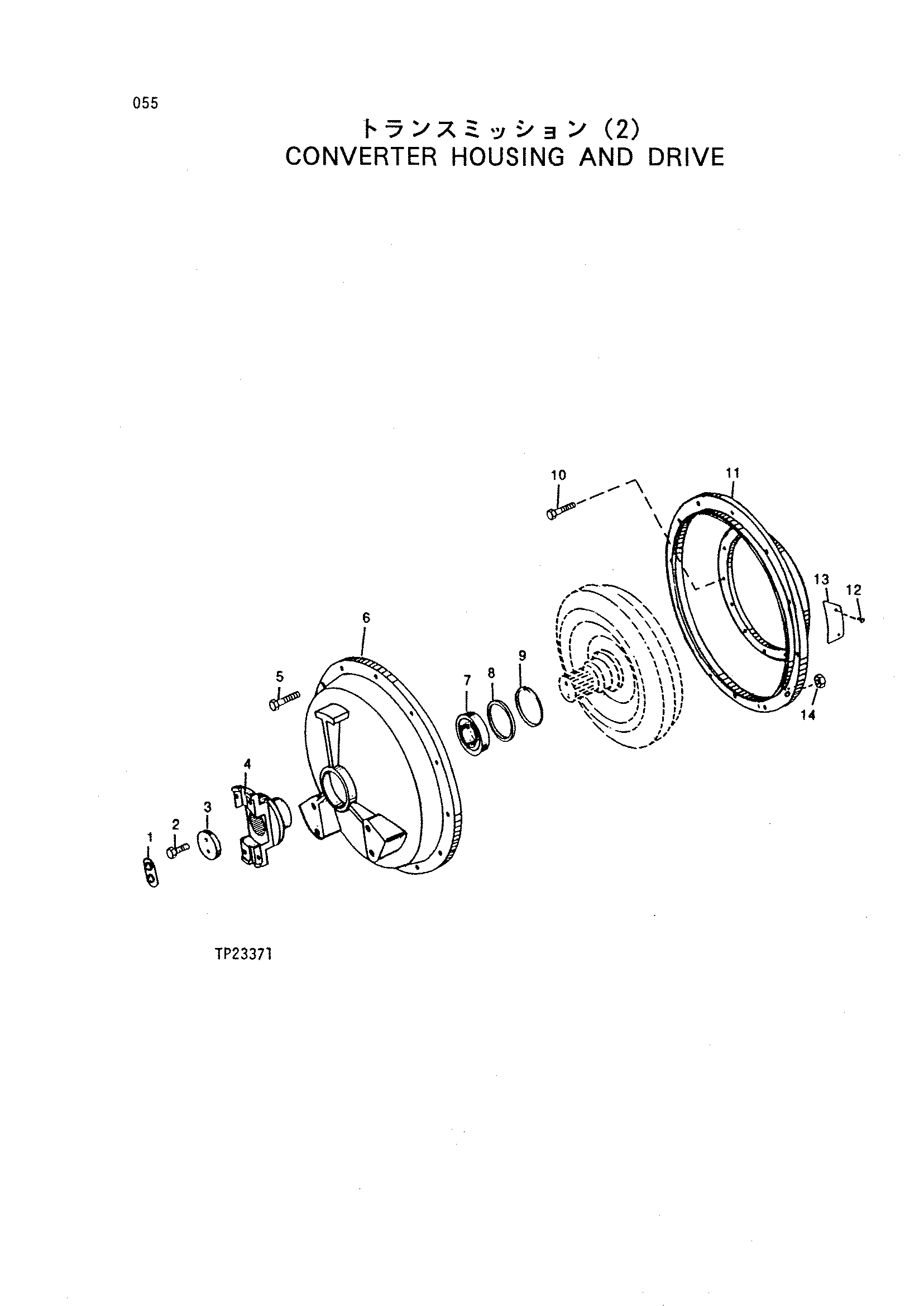

Заводская схема «Преобразователь корпус и привод» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T116613 | Шайба | 1 |
| 2 | 19M8397 | Болт с головкой | 2 |
| 3 | T116516 | Шайба | 1 |
| 4 | T116614 | Фланец | 1 |
| 5 | 19M7180 | Болт с головкой | 12 |
| 6 | T144545 | Крышка | 1 |
| 7 | AT179124 | Шарик подшипник | 1 |
| 8 | T116933 | Регулировочная шайба | 1 |
| 9 | 40M7060 | Стопорное кольцо | 1 |
| 10 | 19M7662 | Болт с головкой | 12 |
| 11 | T116602 | Корпус | 1 |
| 12 | 25M7016 | Гроове палец | 2 |
| 13 | T116603 | Крышка | 1 |
| 14 | 14M7274 | Гайка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
