Ауксилиарй секция клапан — HITACHI LX100-2

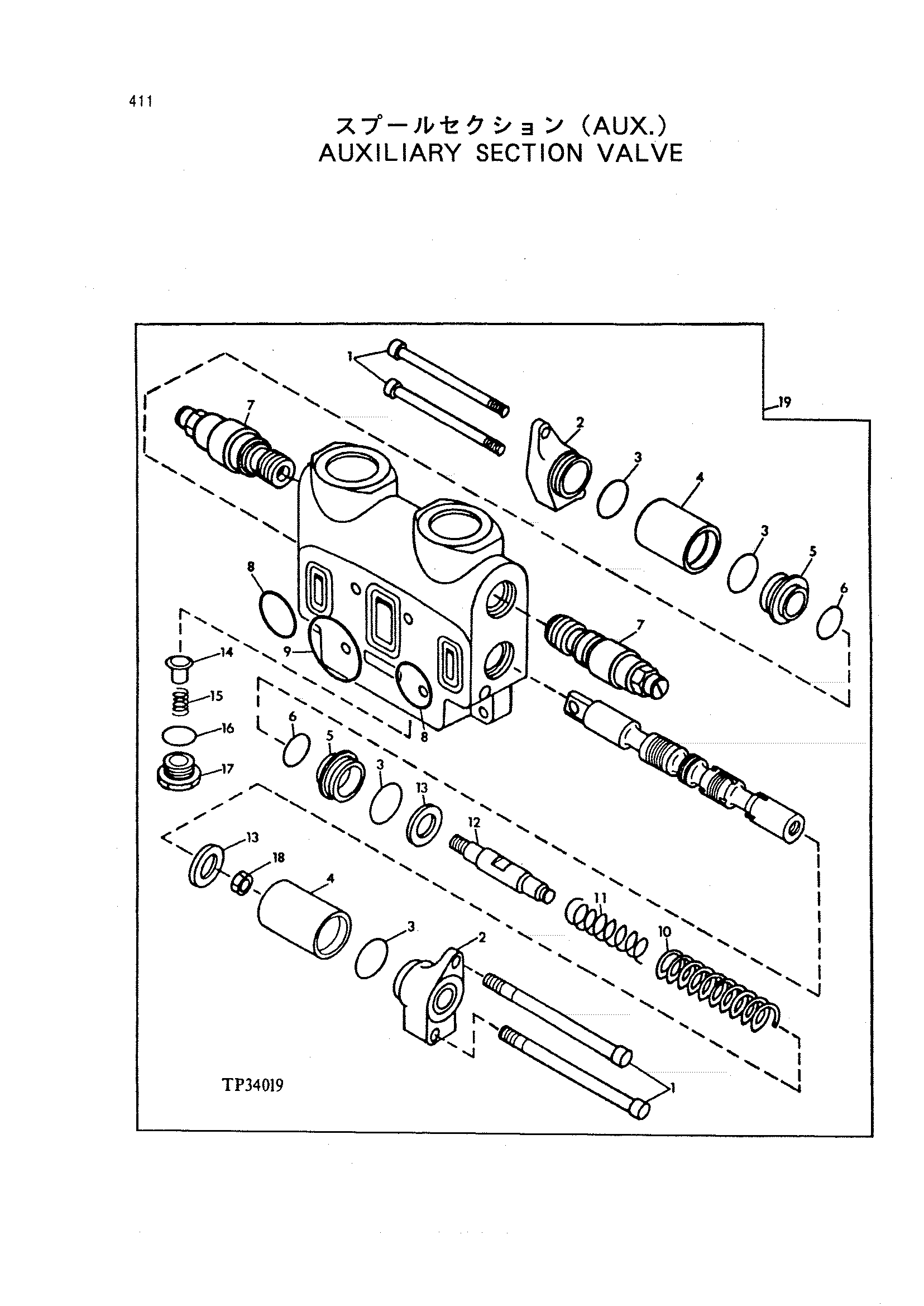

Заводская схема «Ауксилиарй секция клапан» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19H3644 | Болт с головкой | 4 |
| 2 | T102430 | Колпачок | 2 |
| 3 | H84318 | Уплотнительное кольцо | 4 |
| 4 | T102436 | Втулка | 2 |
| 5 | T102428 | Фиксатор | 2 |
| 6 | M4125T | Уплотнительное кольцо | 2 |
| 7 | AT159967 | Клапан | 2 |
| 8 | T103464 | Кольцо | 3 |
| 9 | U45843 | Шайба | 1 |
| 10 | T102434 | Компрессион пружина | 1 |
| 11 | T102435 | Компрессион пружина | 1 |
| 12 | T128355 | Болт | 1 |
| 13 | T103088 | Шайба | 4 |
| 14 | T103364 | Тарельчатый клапан | 1 |
| 15 | T103365 | Пружина | 1 |
| 16 | U12547 | Уплотнительное кольцо | 1 |
| 17 | T103366 | Пробка | 1 |
| 18 | T128353 | Проставка | 1 |
| 19 | AT159965 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
