Фоуртх шестерня направляющее колесо и вал — HITACHI LX100-2

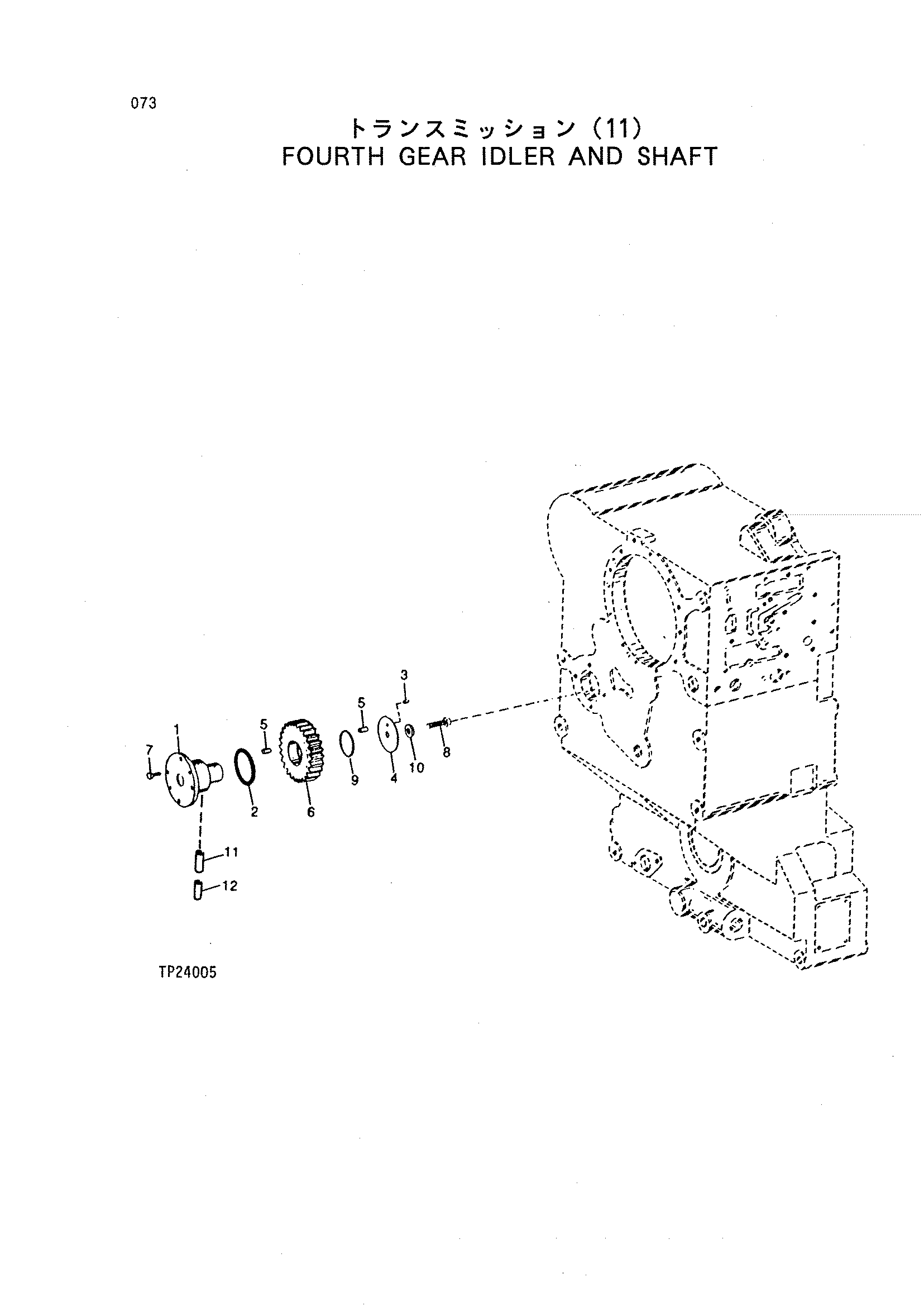

Заводская схема «Фоуртх шестерня направляющее колесо и вал» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T159712 | Мост | 1 |
| 2 | T116865 | Уплотнительное кольцо | 1 |
| 3 | 34M3845 | Пружина палец | 1 |
| 4 | T123093 | Упорный шайба | 1 |
| 5 | AT159349 | Ролик | 1 |
| 6 | T131675 | Спур шестерня | 1 |
| 7 | 19M7139 | Болт с головкой | 4 |
| 8 | 19M7166 | Болт с головкой | 1 |
| 9 | T116385 | Кольцо | 1 |
| 10 | 24M7239 | Шайба | 1 |
| 11 | 34M7104 | Пружина палец | 1 |
| 12 | 34M7205 | Пружина палец | 1 |
| (K2) | AT172162 | Уплотнение и прокладка комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
