Геарсхифт система — HITACHI LX100-2

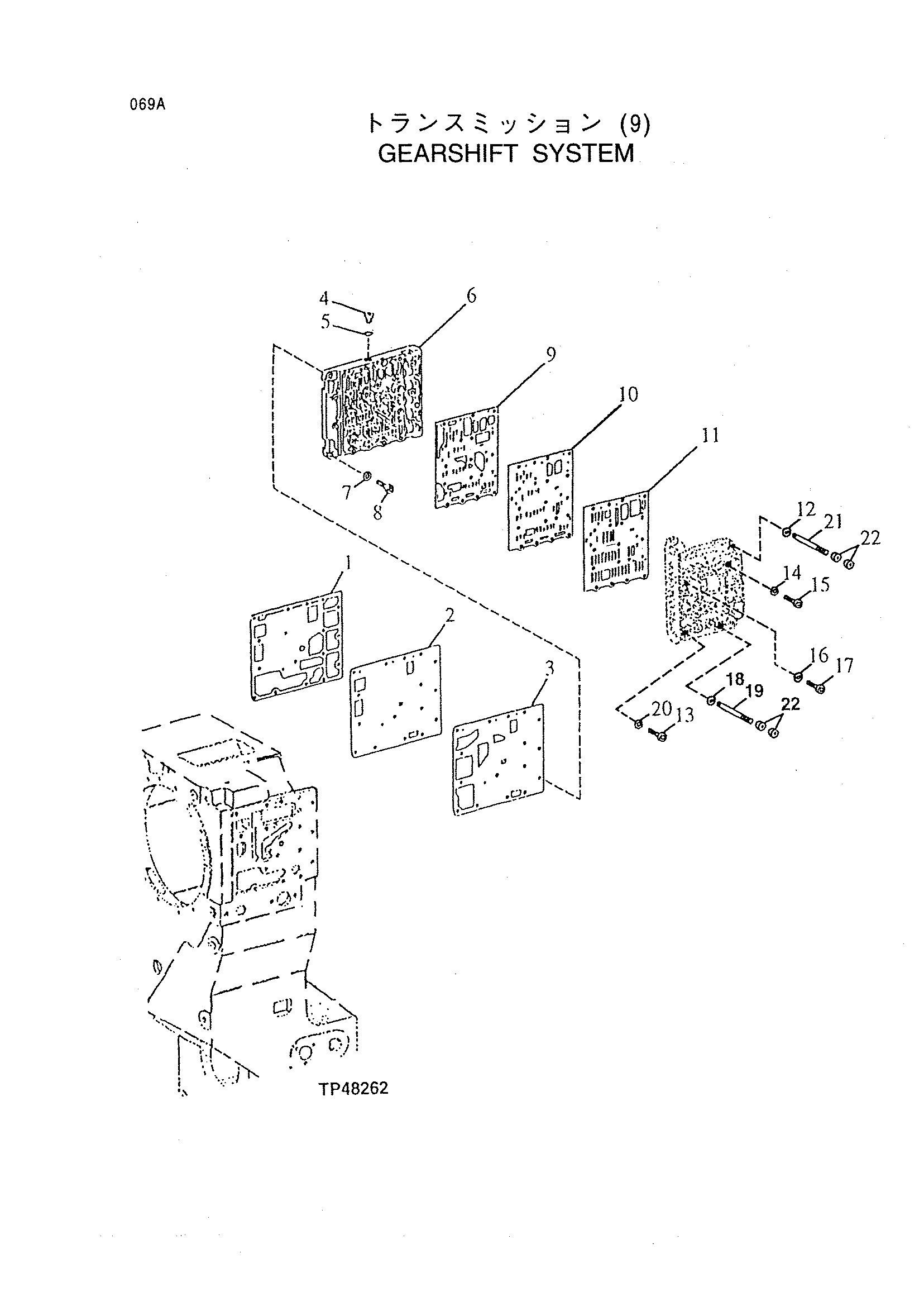

Заводская схема «Геарсхифт система» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T144447 | Прокладка | 1 |
| 2 | T144448 | Пластина | 1 |
| 3 | T144449 | Прокладка | 1 |
| 4 | R53869 | Дренажный пробка | 1 |
| 5 | T116416 | Уплотнительное кольцо | 1 |
| 6 | T144450 | Пластина | 1 |
| 7 | 24M7095 | Шайба | 11 |
| 8 | 19M2724 | Винт | 11 |
| 9 | T147159 | Прокладка | 1 |
| 10 | T152985 | Пластина | 1 |
| 11 | T144456 | Прокладка | 1 |
| 12 | 28H3390 | Проставка | 1 |
| 13 | 19M8554 | Винт | 3 |
| 14 | 24M7095 | Шайба | 11 |
| 15 | 19M8274 | Винт | 11 |
| 16 | 24M7095 | Шайба | 1 |
| 17 | 19M8658 | Винт | 1 |
| 18 | 24M7095 | Проставка | 1 |
| 19 | 42M7063 | Шпилька | 1 |
| 20 | 24M7095 | Шайба | 3 |
| 21 | 42M7056 | Шпилька | 1 |
| 22 | 14M7273 | Гайка | 4 |
| (K1) | AT172163 | Прокладка комплект | 1 |
| (K2) | AT172162 | Уплотнение и прокладка комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
