Ковш и режущий кромка — HITACHI LX100-2

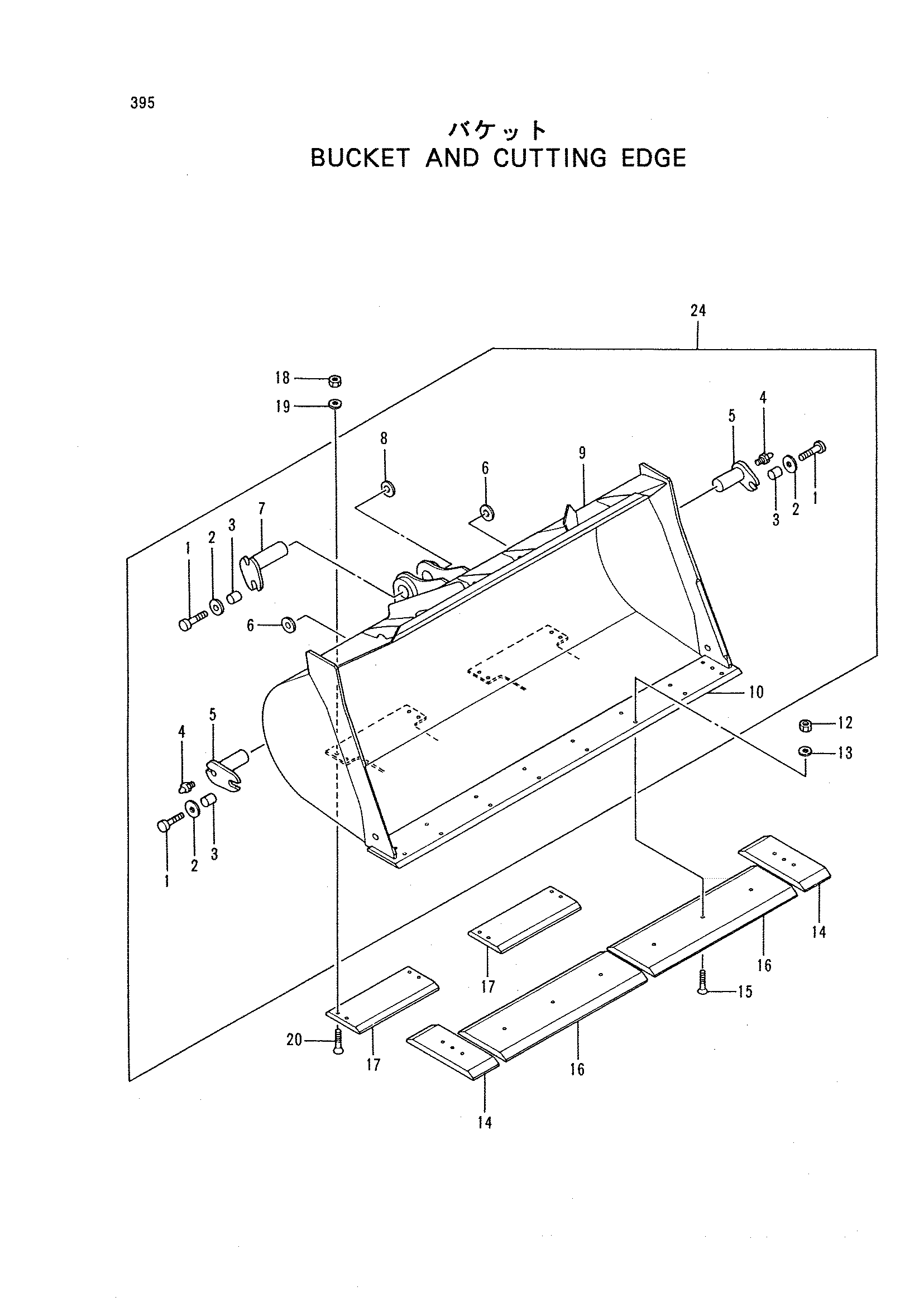

Заводская схема «Ковш и режущий кромка» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7489 | Болт с головкой | 3 |
| 2 | T146246 | Шайба | 3 |
| 3 | 28H3401 | Проставка | 3 |
| 4 | T162396 | Смазка штуцер | 2 |
| 5 | AT115976 | Палец | 2 |
| 6 | T63795 | Шайба | 1 |
| 7 | AT102224 | Палец | 1 |
| 8 | T102171 | Шайба | 1 |
| 10 | T101783 | Куттинг-едге | 1 |
| 12 | 4184822 | Гайка | 12 |
| 13 | 4018545 | Шайба | 12 |
| 14 | 3059624 | Куттинг-едге | 2 |
| 15 | 4242404 | Болт плуг | 12 |
| 16 | 3059623 | Куттинг-едге | 2 |
| 17 | 3071022 | Пластина | 2 |
| 18 | 4184822 | Гайка | 8 |
| 19 | 4018545 | Шайба | 8 |
| 20 | 4184865 | Болт плуг | 8 |
| 24 | AT156746 | Погрузчик ковш | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
