Муфта узел в сборе — HITACHI LX100-2

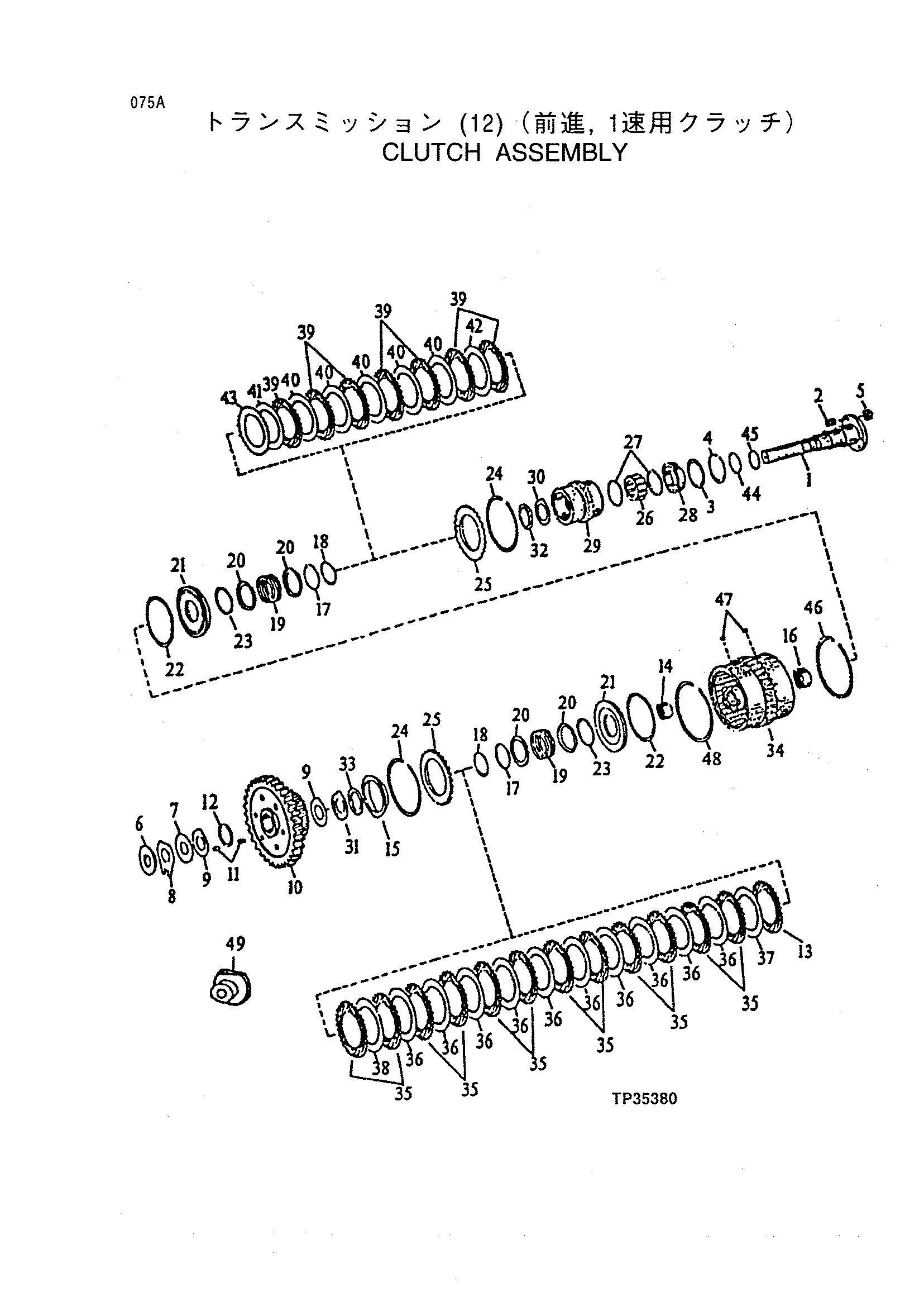

Заводская схема «Муфта узел в сборе» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	T142853	Мост	1
2	42M7045	Шпилька	3
3	24M7377	Регулировочная шайба	1
3	24M7214	Регулировочная шайба	1
3	24M7378	Регулировочная шайба	1
3	24M7387	Регулировочная шайба	1
3	24M7381	Регулировочная шайба	1
4	40M5099	Стопорное кольцо	1
5	14M7273	Гайка	3
6	T116664	Регулировочная шайба	1
6	T116665	Регулировочная шайба	1
6	T116666	Регулировочная шайба	1
6	T116667	Регулировочная шайба	1
6	T116668	Регулировочная шайба	1
6	T116669	Регулировочная шайба	1
6	T116670	Регулировочная шайба	1
6	T116671	Регулировочная шайба	1
6	T116672	Регулировочная шайба	1
6	T116673	Регулировочная шайба	1
6	T116674	Регулировочная шайба	1
6	T116675	Регулировочная шайба	1
6	T116676	Регулировочная шайба	1
6	T116677	Регулировочная шайба	1
7	T148428	Упорный шайба	1
8	T142830	Упорный шайба	1
9	T116608	Упорный шайба	2
10	T159763	Спур шестерня	1
11	AT129451	Ролик	1
12	T116478	Бакк-уп кольцо	1
13	T144659	Муфта диск	1
14	T116504	Неедле подшипник	1
15	T116581	Кольцо	1
16	T116434	Неедле подшипник	1
17	T116580	Направляющая	2
18	T116400	Кольцо	2
19	T116486	Компрессион пружина	2
20	T116579	Кольцо	4
21	T151304	Поршень	2
22	T116494	Уплотнение	2
23	T144404	Кольцо	2
24	T152227	Стопорное кольцо	1
24	T153941	Стопорное кольцо	1
24	T116480	Стопорное кольцо	1
25	T116582	Регулировочная шайба	2
26	T116503	Каток подшипник	1
27	T116386	Кольцо	2
28	JD8510	Подшипник	1
29	T144660	Спур шестерня	1
30	T148426	Упорный шайба	1
31	T148427	Упорный шайба	1
32	T148425	Упорный шайба	1
33	T148425	Упорный шайба	1
34	AT164656	HUB	1
35	T116387	Муфта диск	12
36	T116586	Муфта диск	10
37	T116585	Муфта диск	1
38	T116586	Муфта диск	1
38	T116584	Муфта диск	1
38	T116585	Муфта диск	1
39	T116387	Муфта диск	7
40	T116586	Муфта диск	5
41	T116585	Муфта диск	1
42	T116586	Муфта диск	1
42	T116584	Муфта диск	1
42	T116585	Муфта диск	1
43	T144659	Муфта диск	1
44	T116867	Уплотнительное кольцо	1
45	T116497	Поршень кольцо	3
46	T147574	Стопорное кольцо	1
46	T147575	Стопорное кольцо	1
46	T147576	Стопорное кольцо	1
46	T147577	Стопорное кольцо	1
46	T147578	Стопорное кольцо	1
46	T147579	Стопорное кольцо	1
46	T147580	Стопорное кольцо	1
46	T147581	Стопорное кольцо	1
47	T148526	Клапан	2
48	T147581	Стопорное кольцо	1
49	T154704	Втулка	1
(K2)	AT172162	Уплотнение и прокладка комплект	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
