Риде управление — HITACHI LX100-2

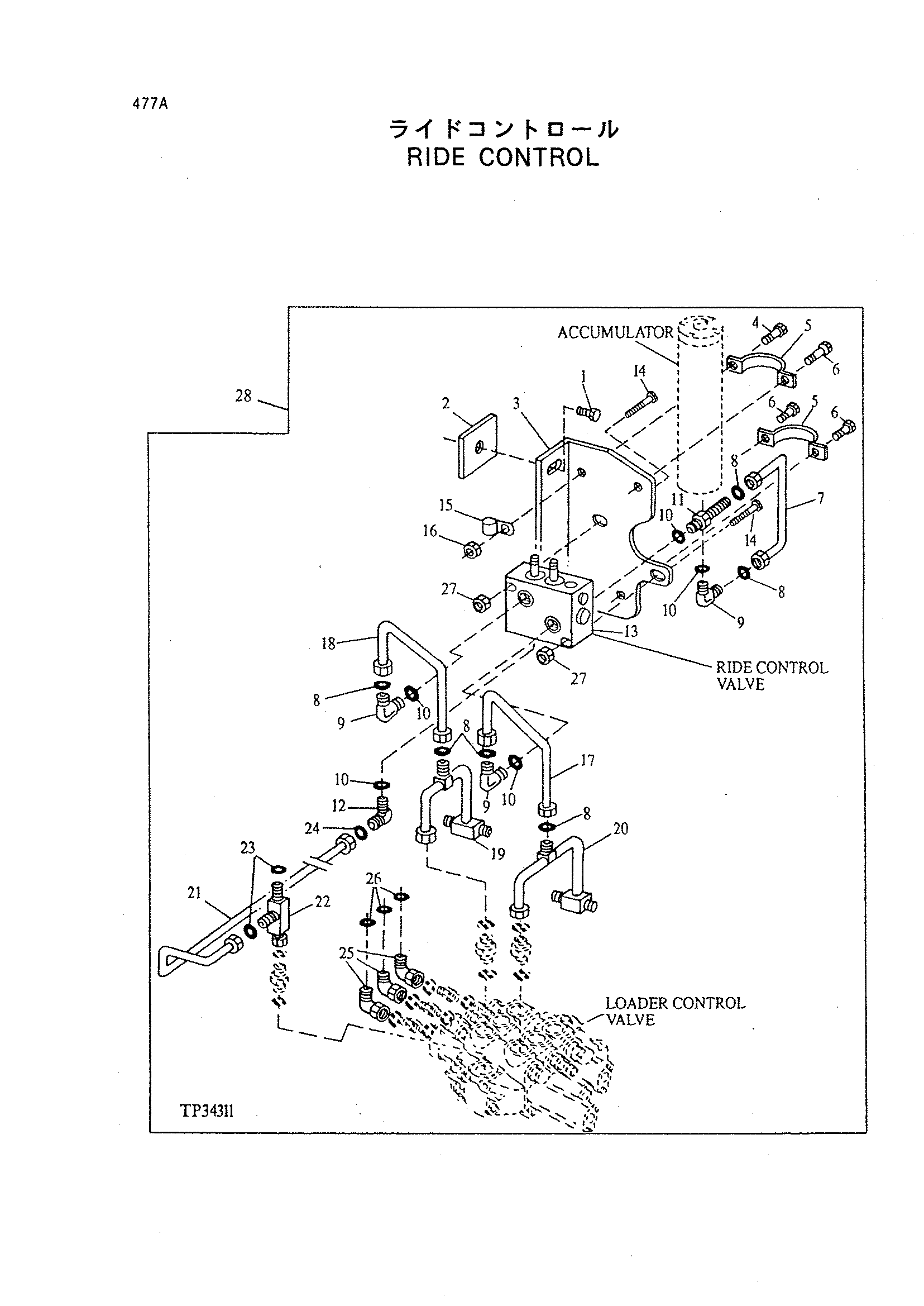

Заводская схема «Риде управление» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7788 | Винт | 2 |
| 2 | T146480 | Пластина | 2 |
| 3 | T148075 | Угол | 1 |
| 4 | 19M8292 | Винт | 1 |
| 5 | T146490 | Хомут | 2 |
| 6 | 19M7785 | Винт | 3 |
| 7 | AT161524 | Линия | 1 |
| 8 | T76938 | Уплотнительное кольцо | 6 |
| 9 | 38H1037 | Угловой штуцер штуцер | 3 |
| 10 | R29936 | Уплотнительное кольцо | 5 |
| 11 | 38H1164 | Адаптер | 1 |
| 12 | 38H1037 | Угловой штуцер штуцер | 1 |
| 13 | AT164711 | Клапан | 1 |
| 14 | 19M7898 | Винт | 2 |
| 15 | T78974 | Хомут | 1 |
| 16 | 14M7274 | Гайка | 1 |
| 17 | AT163676 | Линия | 1 |
| 18 | AT163677 | Линия | 1 |
| 19 | AT163701 | Линия | 1 |
| 20 | AT161521 | Линия | 1 |
| 21 | AT161526 | Линия | 1 |
| 22 | 38H1002 | TEE штуцер | 1 |
| 23 | T76938 | Уплотнительное кольцо | 2 |
| 24 | T76938 | Уплотнительное кольцо | 1 |
| 25 | 38H1094 | Угловой штуцер штуцер | 3 |
| 26 | T77613 | Уплотнительное кольцо | 3 |
| 27 | 14M7296 | Фланец гайка | 2 |
| 28 | AT163319 | Управление | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
