Каталог запчастей HITACHI
Погрузчик гидрораспределитель — HITACHI LX100-2

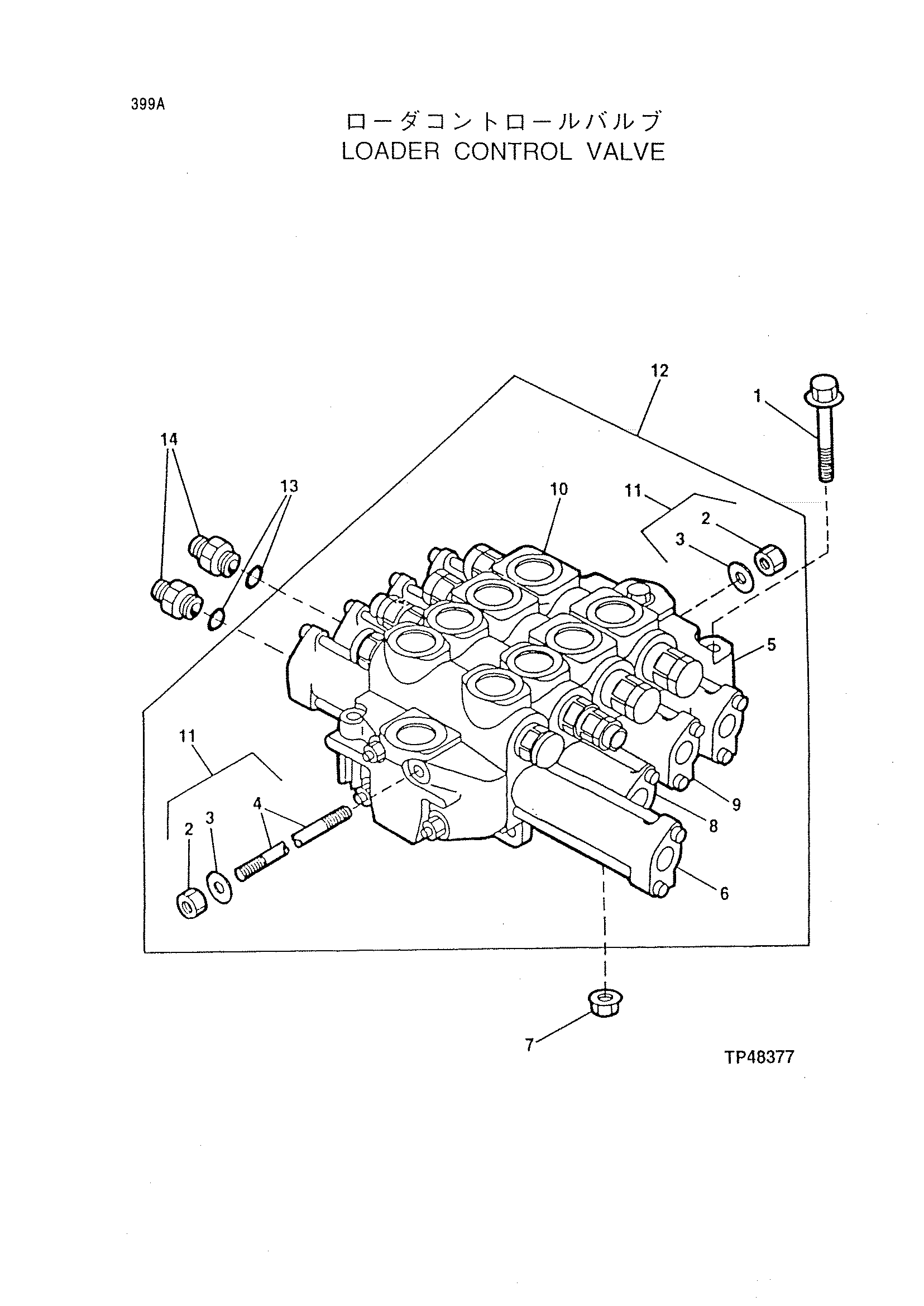

Заводская схема «Погрузчик гидрораспределитель» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7821 | Винт | 3 |
| 2 | 14H1040 | Гайка | 2 |
| 3 | 24H1111 | Шайба | 2 |
| 5 | AT103433 | Клапан | 1 |
| 6 | AT159666 | Клапан | 1 |
| 7 | 14M7401 | Блокировка гайка | 3 |
| 8 | AT159963 | Клапан | 1 |
| 9 | AT159965 | Клапан | 1 |
| 10 | T102437 | Корпус | 1 |
| 11 | AT103443 | Шпилька | 4 |
| 11 | AT103456 | Шпилька | 4 |
| 11 | AT177815 замена: 4269716 | Шпилька | 4 |
| 11 | AT177815 замена: J950012 | Шпилька | 4 |
| 11 | AT177815 замена: A590112 | Шпилька | 4 |
| 12 | AT158110 | Клапан | 1 |
| 12 | AT158112 | Клапан | 1 |
| 12 | AT177536 | Клапан | 1 |
| 13 | R26448 | Уплотнительное кольцо | 4 |
| 14 | AT175287 | Клапан | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
