Погрузчик рама — HITACHI LX100-2

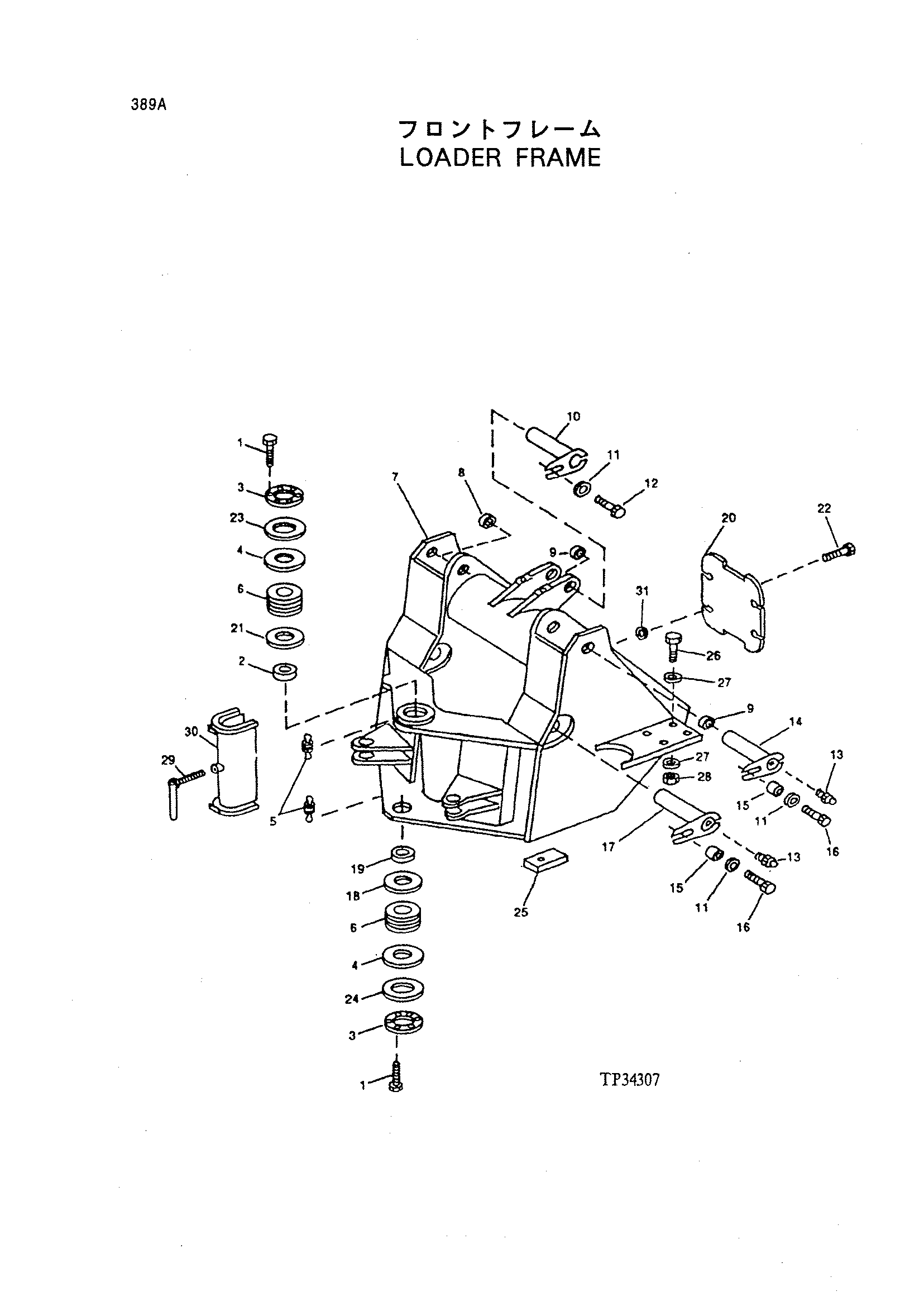

Заводская схема «Погрузчик рама» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7493 | Болт с головкой | 12 |
| 2 | T144426 | Проставка | 1 |
| 3 | T130060 | Крышка | 2 |
| 4 | T130057 | Регулировочная шайба | 1 |
| 4 | T130058 | Регулировочная шайба | 1 |
| 4 | T130059 | Регулировочная шайба | 1 |
| 5 | JD7763 | Смазка штуцер | 2 |
| 6 | AT129503 | Каток подшипник | 2 |
| 7 | AT149365 | Рама | 1 |
| 8 | T102171 | Шайба | 1 |
| 9 | 24H1240 | Шайба | 1 |
| 10 | AT102228 | Палец | 1 |
| 11 | T146246 | Шайба | 5 |
| 12 | 19M8029 | Болт с головкой | 1 |
| 13 | T162396 | Смазка штуцер | 4 |
| 14 | AT102270 | Палец | 2 |
| 15 | 28H3401 | Проставка | 4 |
| 16 | 19M7489 | Болт с головкой | 4 |
| 17 | AT115977 | Палец | 2 |
| 18 | T145895 | Уплотнение | 1 |
| 19 | T144427 | Проставка | 1 |
| 20 | T142510 | Крышка | 1 |
| 21 | AH75114 | Уплотнение | 1 |
| 22 | 19M7785 | Винт | 4 |
| 23 | T60752 | Уплотнение | 1 |
| 24 | T145697 | Уплотнение | 1 |
| 25 | T101635 | Страп | 6 |
| 26 | 19M8707 | Болт с головкой | 8 |
| 27 | 24M7242 | Шайба | 16 |
| 28 | 14M7315 | Гайка | 8 |
| 29 | AT160033 | Рукоятка | 1 |
| 30 | AT156667 | Локкинг втулка | 1 |
| 31 | 24H1308 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
