Вход корпус (оскиллатинг) — HITACHI LX100-2

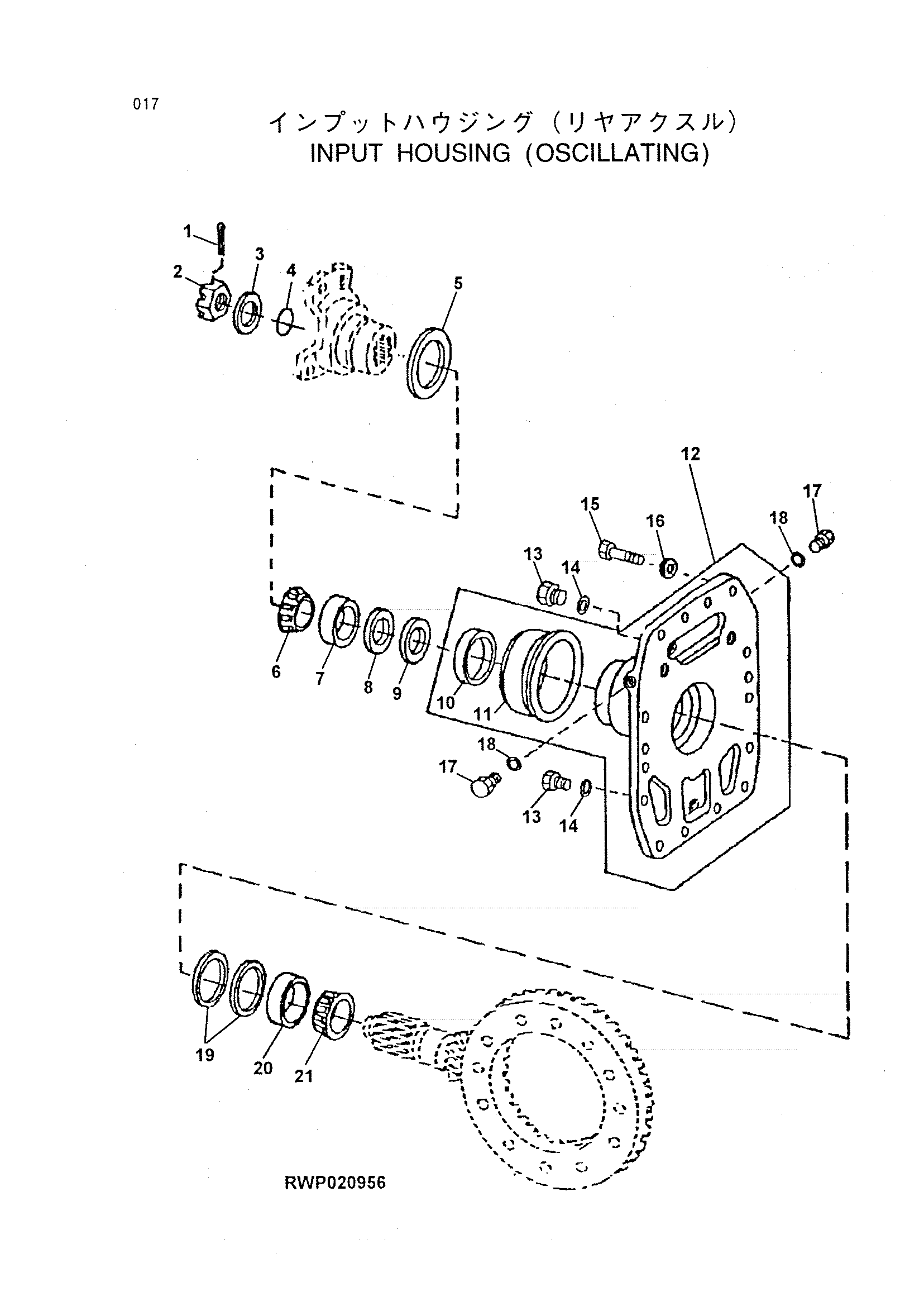

Заводская схема «Вход корпус (оскиллатинг)» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R48776 | Гайка | 1 |
| 2 | 11M7032 | Коттер палец | 1 |
| 3 | R48733 | Шайба | 1 |
| 3 | R48734 | Шайба | 1 |
| 3 | R48735 | Шайба | 1 |
| 4 | U10289 | Уплотнительное кольцо | 1 |
| 5 | RE45312 | Уплотнение комплект | 1 |
| 6 | JD8974 | Подшипник коне | 1 |
| 7 | JD8240 | Подшипник чашка | 1 |
| 8 | R135535 | Шайба | 1 |
| 9 | R45197 | Регулировочная шайба | 1 |
| 9 | R45198 | Регулировочная шайба | 1 |
| 9 | R45199 | Регулировочная шайба | 1 |
| 9 | R45200 | Регулировочная шайба | 1 |
| 10 | R70453 | Втулка | 1 |
| 11 | R70452 | Втулка | 1 |
| 12 | RE39025 | Крышка | 1 |
| 12 | RE70557 | Крышка | 1 |
| 13 | R27218 | Штуцер пробка | 2 |
| 14 | R26448 | Уплотнительное кольцо | 2 |
| 15 | 19M7496 | Болт с головкой | 14 |
| 15 | 19M8902 | Болт с головкой | 14 |
| 15 | 19M8902 | Болт с головкой | 10 |
| 15 | 19M7409 | Болт с головкой | 4 |
| 16 | R47172 | Шайба | 14 |
| 16 | R47172 | Шайба | 10 |
| 16 | R135543 | Шайба | 4 |
| 17 | R27175 | Дренажный пробка | 2 |
| 18 | F3171R | Уплотнительное кольцо | 2 |
| 19 | R26227 | Регулировочная шайба | 1 |
| 19 | R26228 | Регулировочная шайба | 1 |
| 20 | JD8264 | Подшипник чашка | 1 |
| 21 | JD8970 | Подшипник коне | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
