Гидроцилиндр стрелы — HITACHI LX100-2

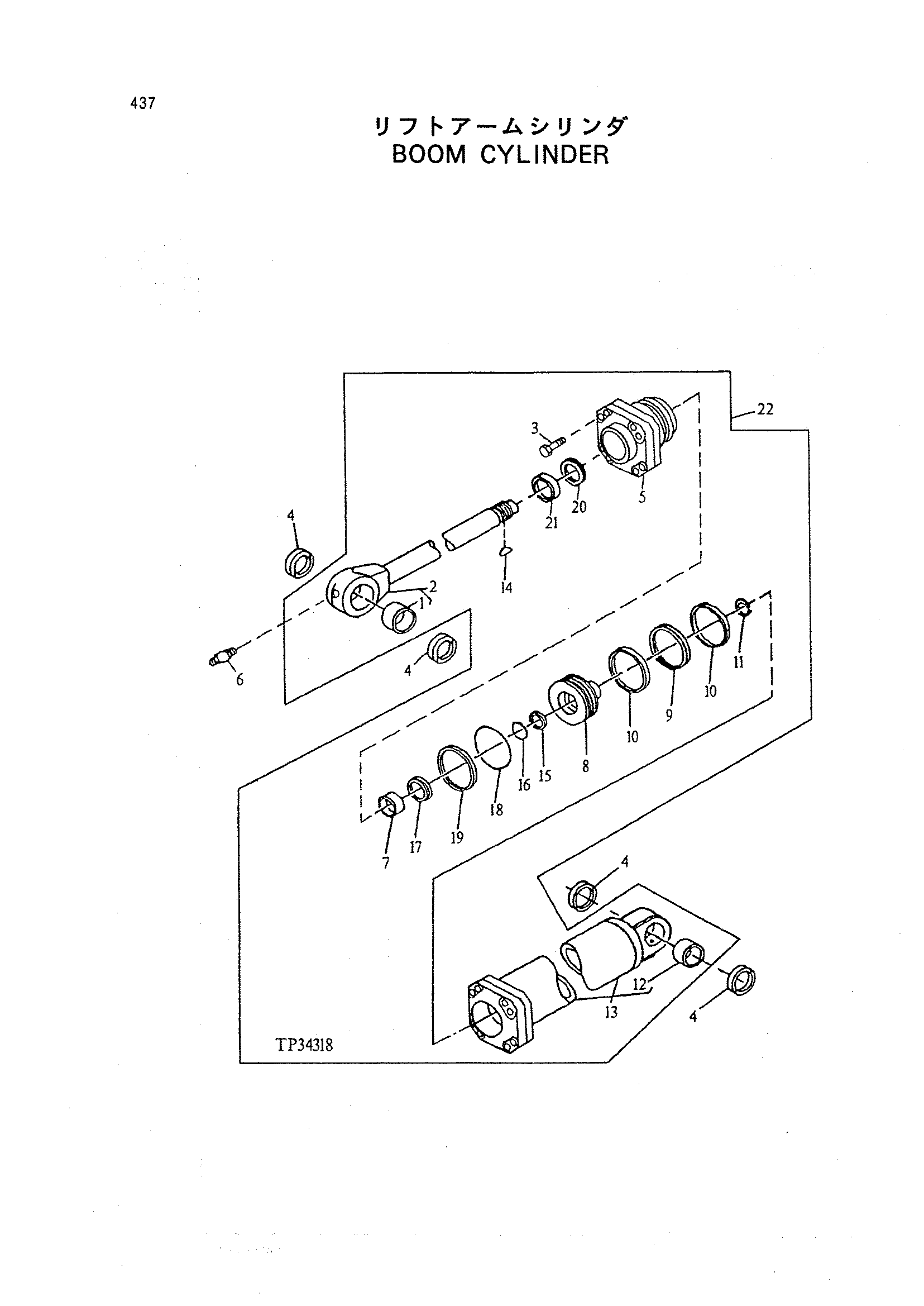

Заводская схема «Гидроцилиндр стрелы» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R85185 | Втулка | 1 |
| 2 | AH139473 | Шток | 1 |
| 3 | 19M8656 | Винт | 8 |
| 4 | T102136 | Уплотнение | 8 |
| 5 | H145437 | Хйдр. гидроцилиндр шток гуид | 1 |
| 6 | T162396 | Смазка штуцер | 2 |
| 7 | R83213 | Веар кольцо | 1 |
| 8 | R93776 | Поршень | 1 |
| 9 | RE30162 | Уплотнение | 1 |
| 10 | R90653 | Веар кольцо | 2 |
| 11 | R83216 | Стопорное кольцо | 1 |
| 12 | R85185 | Втулка | 1 |
| 13 | AH139461 | Гидравлический гидроцилиндр барр | 1 |
| 14 | R83215 | Вал шпонка | 1 |
| 15 | R86290 | Бакк-уп кольцо | 2 |
| 16 | R26282 | Уплотнительное кольцо | 1 |
| 17 | RE22776 | Уплотнение | 1 |
| 18 | E49244 | Уплотнительное кольцо | 1 |
| 19 | R98667 | Бакк-уп кольцо | 1 |
| 20 | RE30121 | Уплотнение | 1 |
| 21 | RE22777 | Уплотнение | 1 |
| 22 | AH139261 | Гидравлический гидроцилиндр | 2 |
| (BK) | AH137208 | Боре репаир комплект | 1 |
| (RK) | RE25151 | Шток репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
