Стрела секция клапан — HITACHI LX100-2

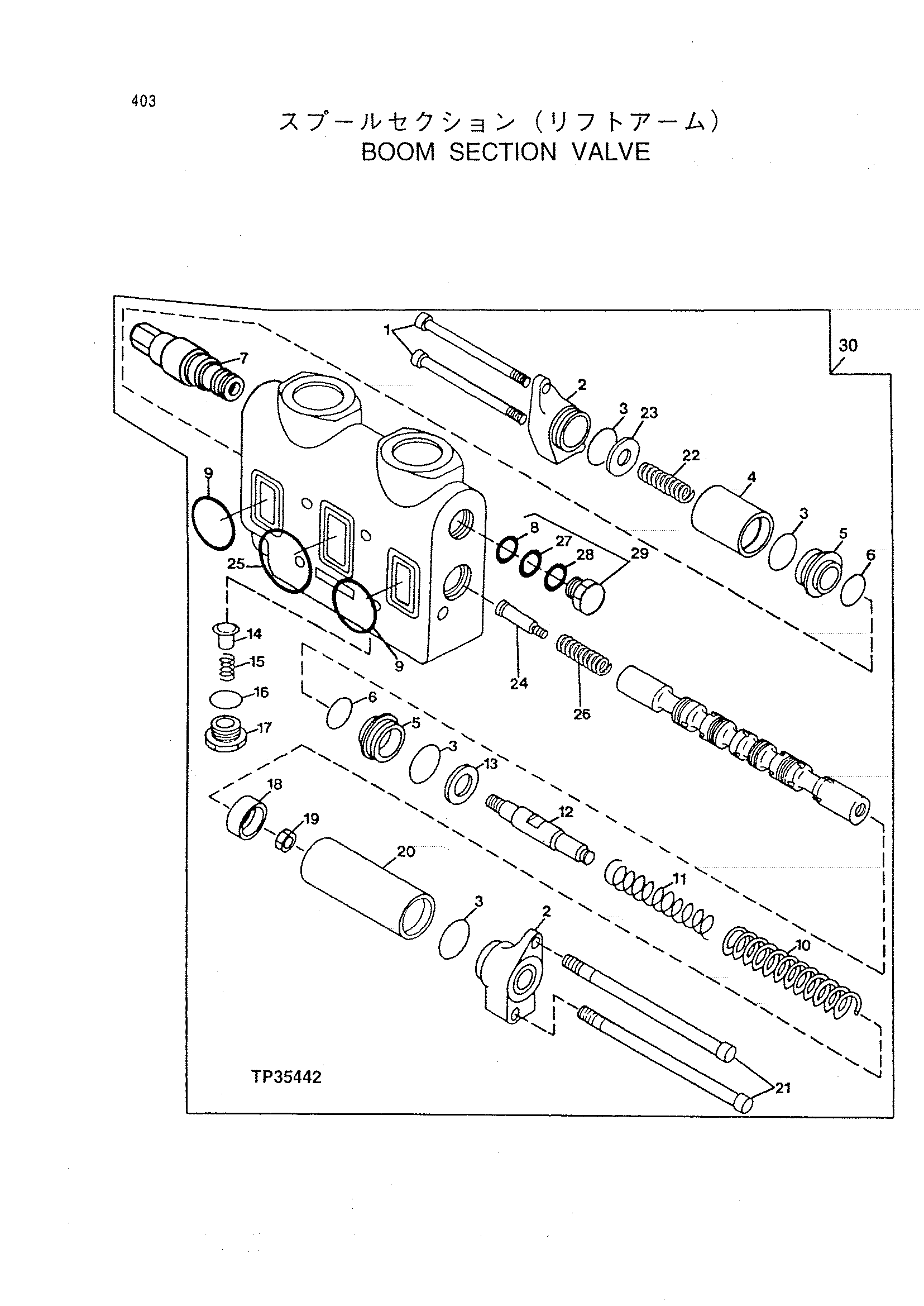

Заводская схема «Стрела секция клапан» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19H3644 | Болт с головкой | 2 |
| 2 | T102430 | Колпачок | 2 |
| 3 | H84318 | Уплотнительное кольцо | 4 |
| 4 | T102436 | Втулка | 1 |
| 5 | T102428 | Фиксатор | 2 |
| 6 | M4125T | Уплотнительное кольцо | 2 |
| 7 | AT104051 | Клапан | 1 |
| 8 | AT124574 | Уплотнительное кольцо | 1 |
| 9 | T103464 | Кольцо | 3 |
| 10 | T138057 | Компрессион пружина | 1 |
| 11 | T138058 | Компрессион пружина | 1 |
| 12 | T145400 | Шпилька | 1 |
| 13 | T103088 | Шайба | 1 |
| 14 | T103364 | Тарельчатый клапан | 1 |
| 15 | T103365 | Пружина | 1 |
| 16 | U12547 | Уплотнительное кольцо | 1 |
| 17 | T103366 | Пробка | 1 |
| 18 | T102431 | Направляющая | 1 |
| 19 | 14H849 | Гайка | 1 |
| 20 | T102429 | Втулка | 1 |
| 21 | 19H3645 | Болт с головкой | 2 |
| 22 | T126783 | Пружина | 1 |
| 23 | T145401 | Направляющая | 1 |
| 24 | T126785 | Болт | 1 |
| 25 | U45843 | Шайба | 1 |
| 26 | T145403 | Пружина | 1 |
| 27 | U12547 | Уплотнительное кольцо | 1 |
| 28 | T144698 | Уплотнительное кольцо | 1 |
| 29 | AT159408 | Пробка | 1 |
| 30 | AT159666 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
