Погрузчик гидрораспределитель и рулевое управление клапан обратный шланги — HITACHI LX100-2

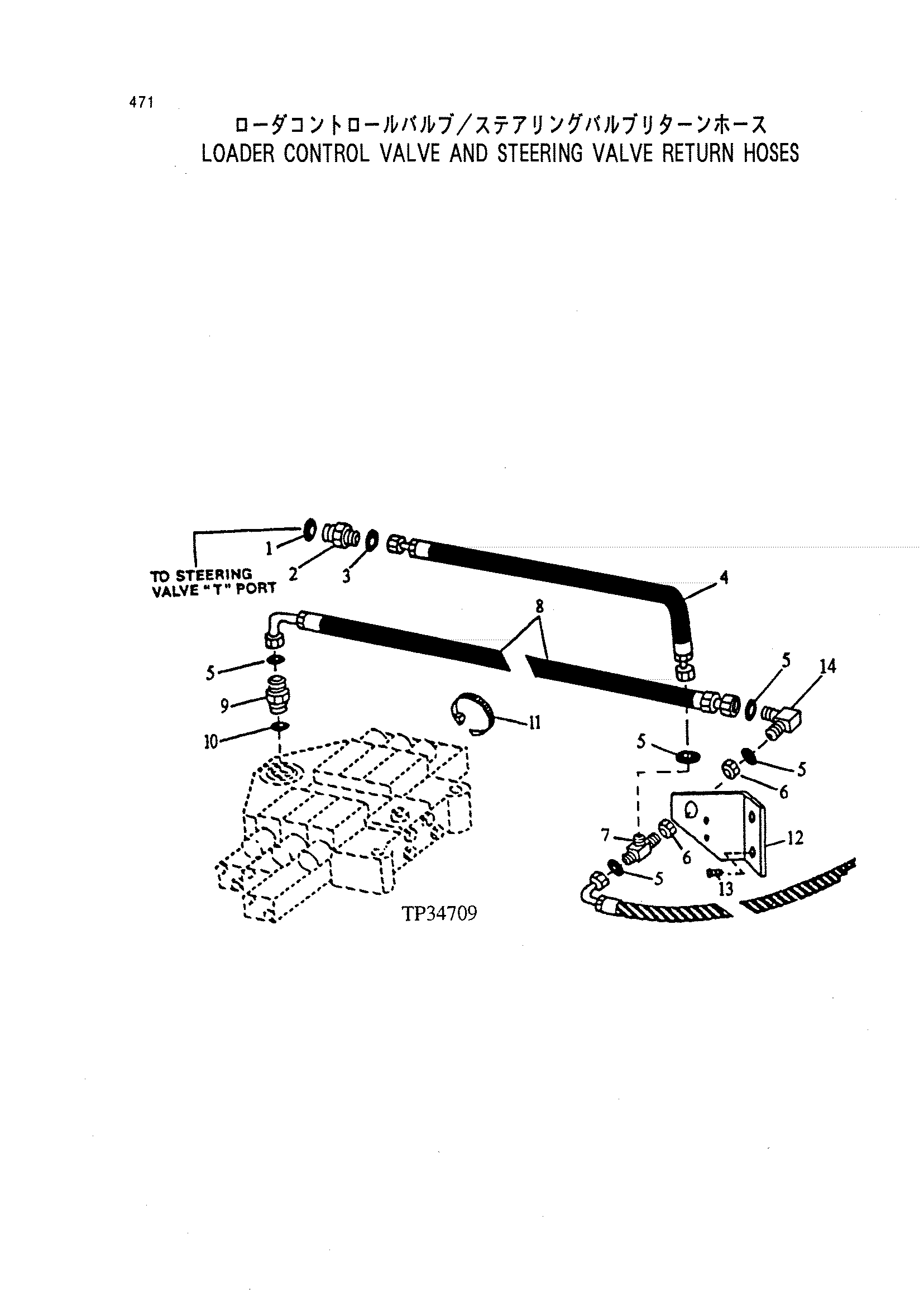

Заводская схема «Погрузчик гидрораспределитель и рулевое управление клапан обратный шланги» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | U12547 | Уплотнительное кольцо | 1 |
| 1 | R26375 | Уплотнительное кольцо | 1 |
| 2 | 38H1163 | Адаптер | 1 |
| 2 | 38H1178 | Адаптер | 1 |
| 3 | T77858 | Уплотнительное кольцо | 1 |
| 4 | AT102410 | Гидравлический шланг | 1 |
| 5 | T76938 | Уплотнительное кольцо | 5 |
| 6 | T78715 | Гайка | 1 |
| 7 | AT80647 | TEE штуцер | 1 |
| 8 | AT168392 | Гидравлический шланг | 1 |
| 8 | AT173443 | Шланг | 1 |
| 9 | 38H1180 | Адаптер | 1 |
| 10 | U13639 | Уплотнительное кольцо | 1 |
| 11 | N189220 | TIE лента | 1 |
| 12 | T127723 | Кронштейн | 1 |
| 13 | 19M8543 | Болт с головкой | 1 |
| 14 | 38H1098 | Угловой штуцер штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
