Финал привод — HITACHI LX100-2

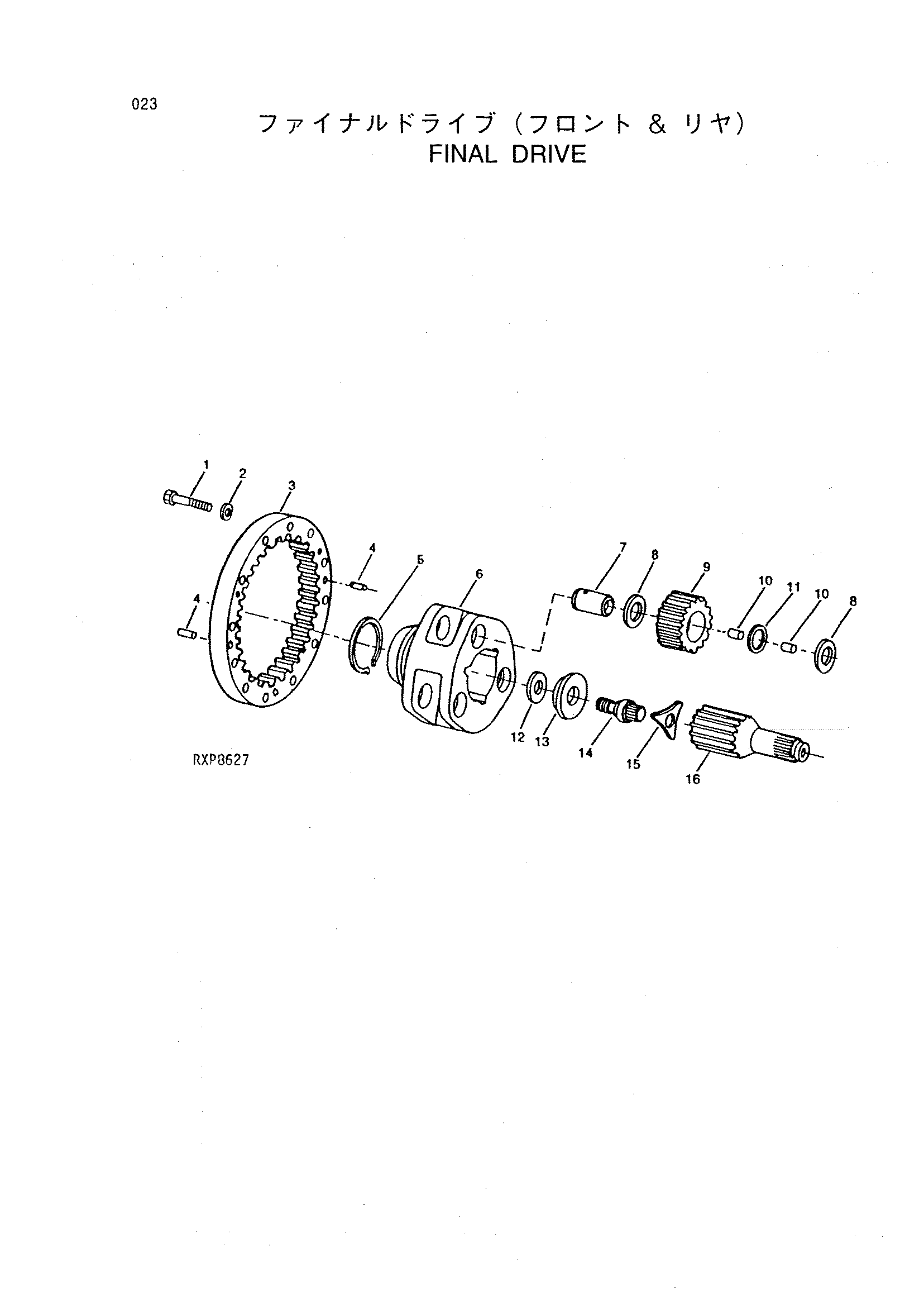

Заводская схема «Финал привод» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M8620 | Болт с головкой | 12 |
| 2 | R135543 | Шайба | 12 |
| 3 | R107003 | Шестерня | 1 |
| 4 | T26565 | Довел палец | 4 |
| 5 | R33033 | Стопорное кольцо | 1 |
| 6 | R109127 | Планет ведущая шестерня водило | 1 |
| 7 | R93364 | Ведущая шестерня вал | 3 |
| 8 | R112078 | Упорный шайба | 6 |
| 9 | R109077 | Планет ведущая шестерня | 3 |
| 10 | R109123 | Неедле каток | 186 |
| 11 | R109124 | Шайба | 3 |
| 12 | F2253R | Регулировочная шайба | 1 |
| 13 | R93173 | Проставка | 1 |
| 14 | R81162 | Болт | 1 |
| 15 | R93172 | Блокировка пластина | 1 |
| 16 | R93171 | Привод вал | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
