Поворотный гидроцилиндр — HITACHI L20-3

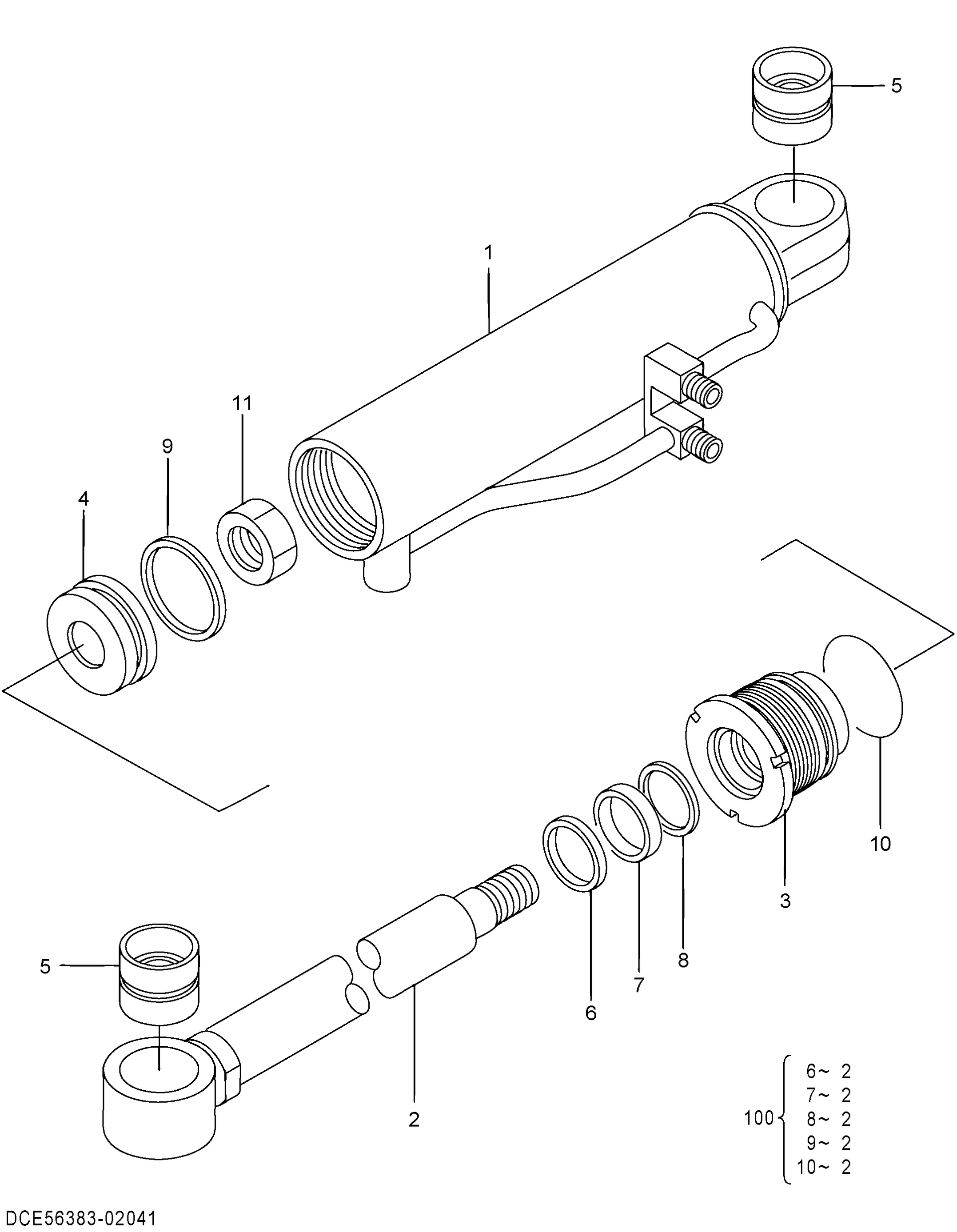

Заводская схема «Поворотный гидроцилиндр» для HITACHI L20-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 56383-02041 | Гидроцилиндр в сборе | 1 | |
| 56383-02051 | Гидроцилиндр в сборе | 1 | |
| 1 | 56190-78611 | Гидроцилиндр | 2 |
| 1 | 56190-78721 | Гидроцилиндр | 2 |
| 2 | 56190-78621 | Шток поршня | 2 |
| 3 | 56190-78631 | Втулка | 2 |
| 4 | 56190-78641 | Поршень | 2 |
| 5 | 56190-78651 | Втулка | 4 |
| 6 | 56190-78661 | Пылезащитное уплотнение | 2 |
| 7 | 56190-78671 | Манжета | 2 |
| 8 | 56190-78681 | Кольцо баффер | 2 |
| 9 | 56190-78691 | Уплотнение поршень | 2 |
| 10 | 56190-78701 | Уплотнительное кольцо | 2 |
| 11 | 56190-78711 | Гайка | 2 |
| 100 | 56190-78601 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI L20-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
