Боковой скольжение поворотный плуг (сапр02)(1/2) — HITACHI L20-3

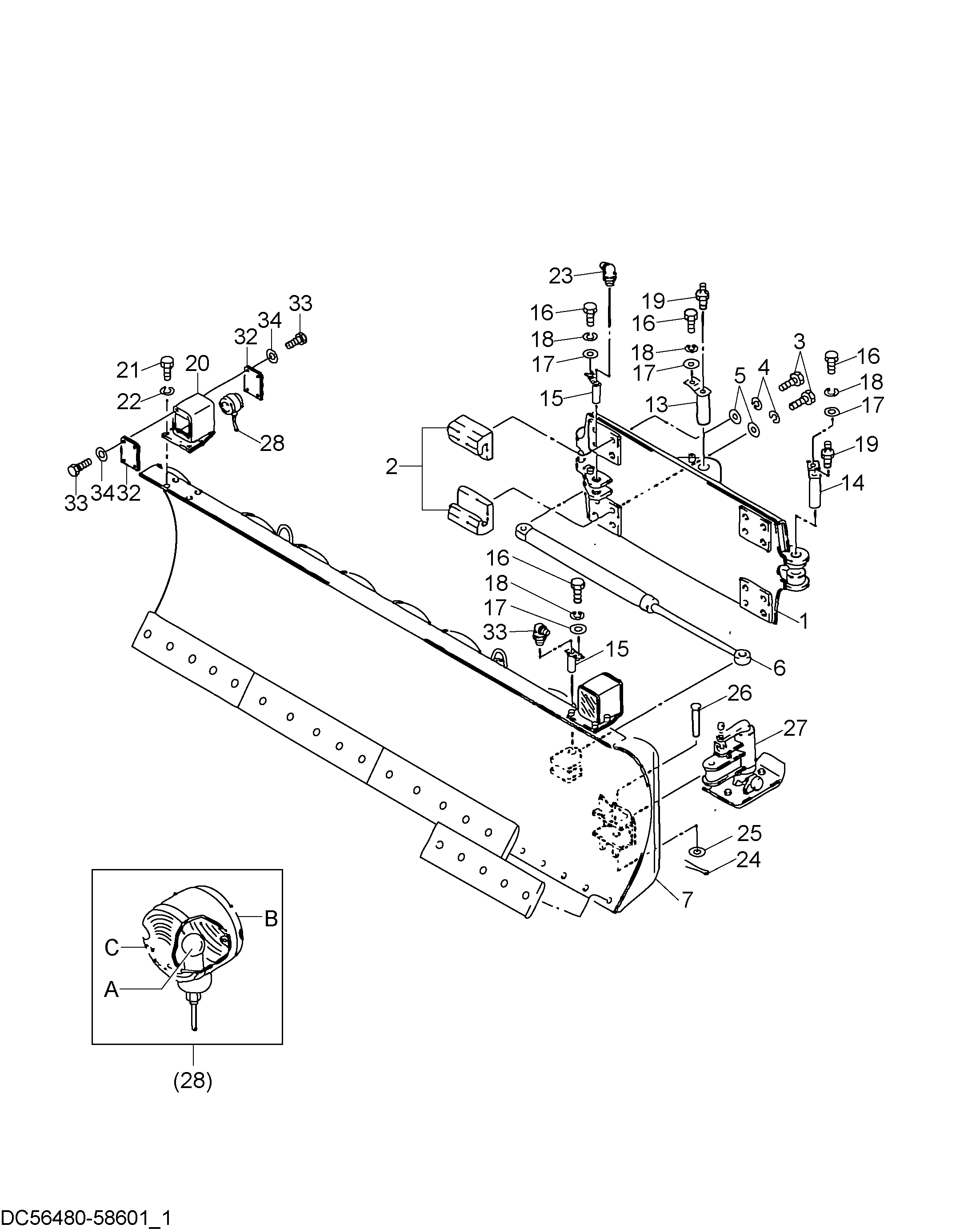

Заводская схема «Боковой скольжение поворотный плуг (сапр02)(1/2)» для HITACHI L20-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 56480-58601 | Боковой скольжение поворотный плуг в сборе | 1 | |
| 1 | 56383-21041 | Кронштейн | 1 |
| 2 | 58231-62851 | Направляющая | 4 |
| 3 | 01116-20130 | Болт | 16 |
| 4 | 02010-00020 | Стопорная шайба | 16 |
| 5 | 26323-02001 | Шайба | 16 |
| 6 | 56433-22001 | Гидроцилиндр. боковой скольжение | 1 |
| 7 | 56480-58611 | Отвал в сборе | 1 |
| 13 | 56383-01081 | Палец | 2 |
| 14 | 56383-01071 | Палец | 2 |
| 15 | 56383-22001 | Палец | 2 |
| 16 | 01116-12025 | Болт | 6 |
| 17 | 26096-42351 | Шайба | 6 |
| 18 | 02010-00012 | Стопорная шайба | 6 |
| 19 | 04901-00100 | Пресс-маслёнка | 4 |
| 20 | 56383-02291 | Защитный кожух | 2 |
| 21 | 01110-10025 | Болт | 8 |
| 22 | 02010-00010 | Стопорная шайба | 8 |
| 23 | 04901-00190 | Пресс-маслёнка | 2 |
| 24 | 02200-08050 | Шплинт | 2 |
| 25 | 02000-00030 | Плоская шайба | 2 |
| 26 | 56311-65901 | Палец | 2 |
| 27 | 56383-01021 | Башмак в сборе | 2 |
| 28 | 56371-61541 | Фонарь | 2 |
| 28A | 28761-04951 | Лампа | 1 |
| 28B | 28761-04941 | Рассеиватель | 1 |
| 28C | 28761-04961 | Рассеиватель | 1 |
| 32 | 56503-02041 | Крышка | 4 |
| 33 | 01100-08020 | Болт | 16 |
| 34 | 02000-00008 | Плоская шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI L20-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
