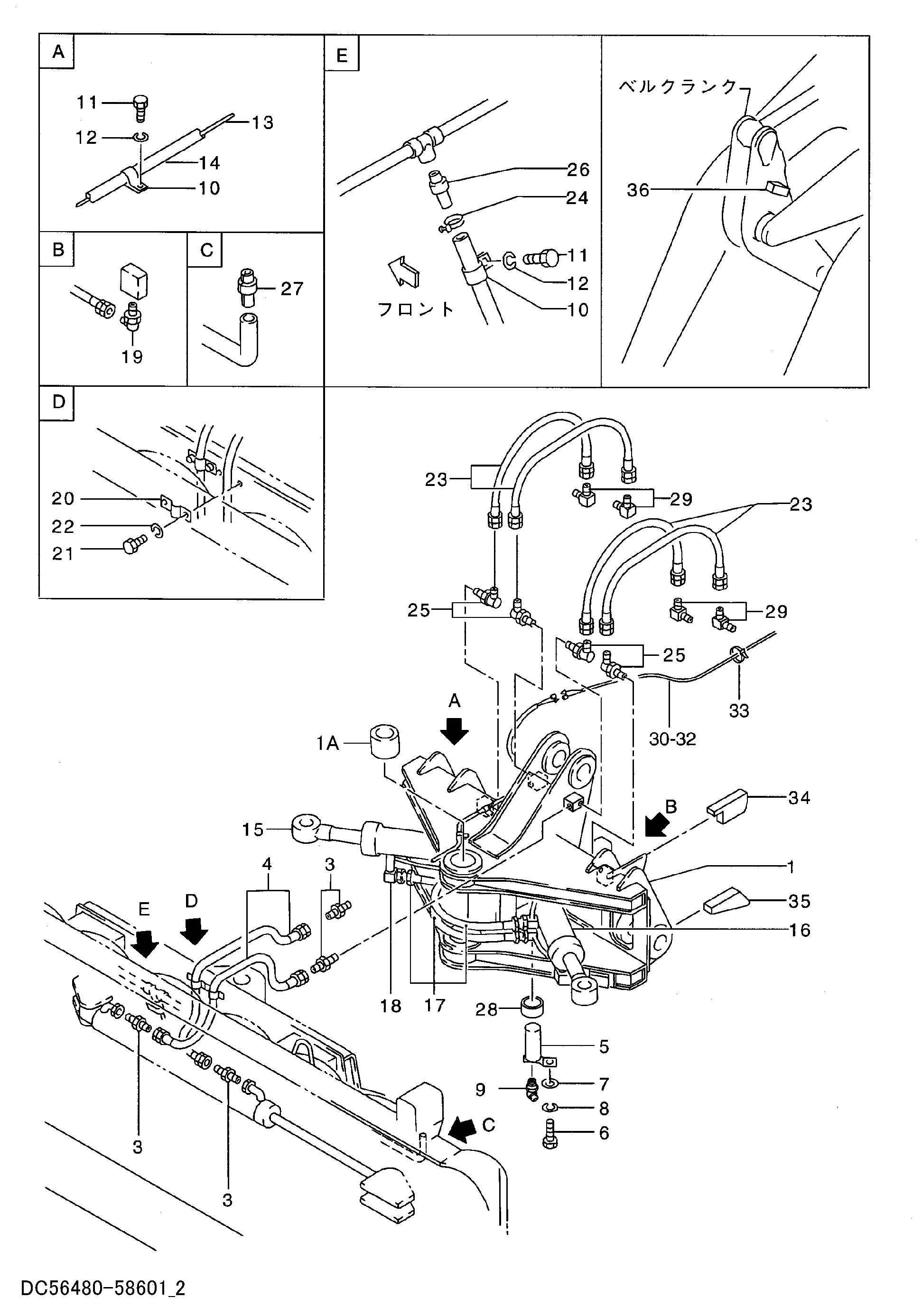

Боковой скольжение поворотный плуг (сапр02)(2/2) — HITACHI L20-3
Заводская схема «Боковой скольжение поворотный плуг (сапр02)(2/2)» для HITACHI L20-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 56480-58601 | Боковой скольжение поворотный плуг в сборе | 1 | |
| 1 | 56480-52851 | Водило | 1 |
| 1A | 56190-71241 | Втулка | 2 |
| 3 | 04137-00404 | Штуцер | 4 |
| 4 | 56383-22021 | Шланг | 2 |
| 5 | 56383-01061 | Палец | 2 |
| 6 | 01116-12025 | Болт | 2 |
| 7 | 26096-42351 | Шайба | 2 |
| 8 | 02010-00012 | Стопорная шайба | 2 |
| 9 | 04901-00190 | Пресс-маслёнка | 2 |
| 10 | 26126-12501 | Зажим | 3 |
| 11 | 01100-06010 | Болт | 3 |
| 12 | 02010-00006 | Стопорная шайба | 3 |
| 13 | 58491-65961 | Проводка | 1 |
| 14 | 58491-64901 | Защита шланга | 1 |
| 15 | 56383-02041 | Гидроцилиндр. поворотный | 1 |
| 16 | 56383-02051 | Гидроцилиндр. поворотный | 1 |
| 17 | 56383-02091 | Шланг | 4 |
| 18 | 29817-62521 | Угловой штуцер | 2 |
| 19 | 24067-67011 | Соединение свивел | 2 |
| 20 | 58491-68941 | Хомут | 2 |
| 21 | 01110-10016 | Болт | 4 |
| 22 | 02010-00010 | Стопорная шайба | 4 |
| 23 | 04531-04110 | Шланг | 4 |
| 24 | 04911-00014 | Зажим шланг | 1 |
| 25 | 24067-67011 | Соединение свивел | 4 |
| 26 | 56383-02311 | Пластина резиновый | 1 |
| 27 | 56383-02321 | Пластина резиновый | 2 |
| 28 | 25389-12831 | Втулка | 2 |
| 29 | 21967-62461 | Угловой штуцер | 4 |
| 30 | 56501-62982 | Трос кабтйре | 1 |
| 31 | 22622-42661 | Клемма | 1 |
| 32 | 22622-42501 | Клемма | 1 |
| 33 | 04913-10200 | Ленточный зажим | 5 |
| 34 | 56423-03001 | Ограничитель | 2 |
| 35 | 56423-03011 | Ограничитель | 2 |
| 36 | 56420-52241 | Ограничитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI L20-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
