Боковой скольжение поворотный плуг (отвал)(сапр02) — HITACHI L20-3

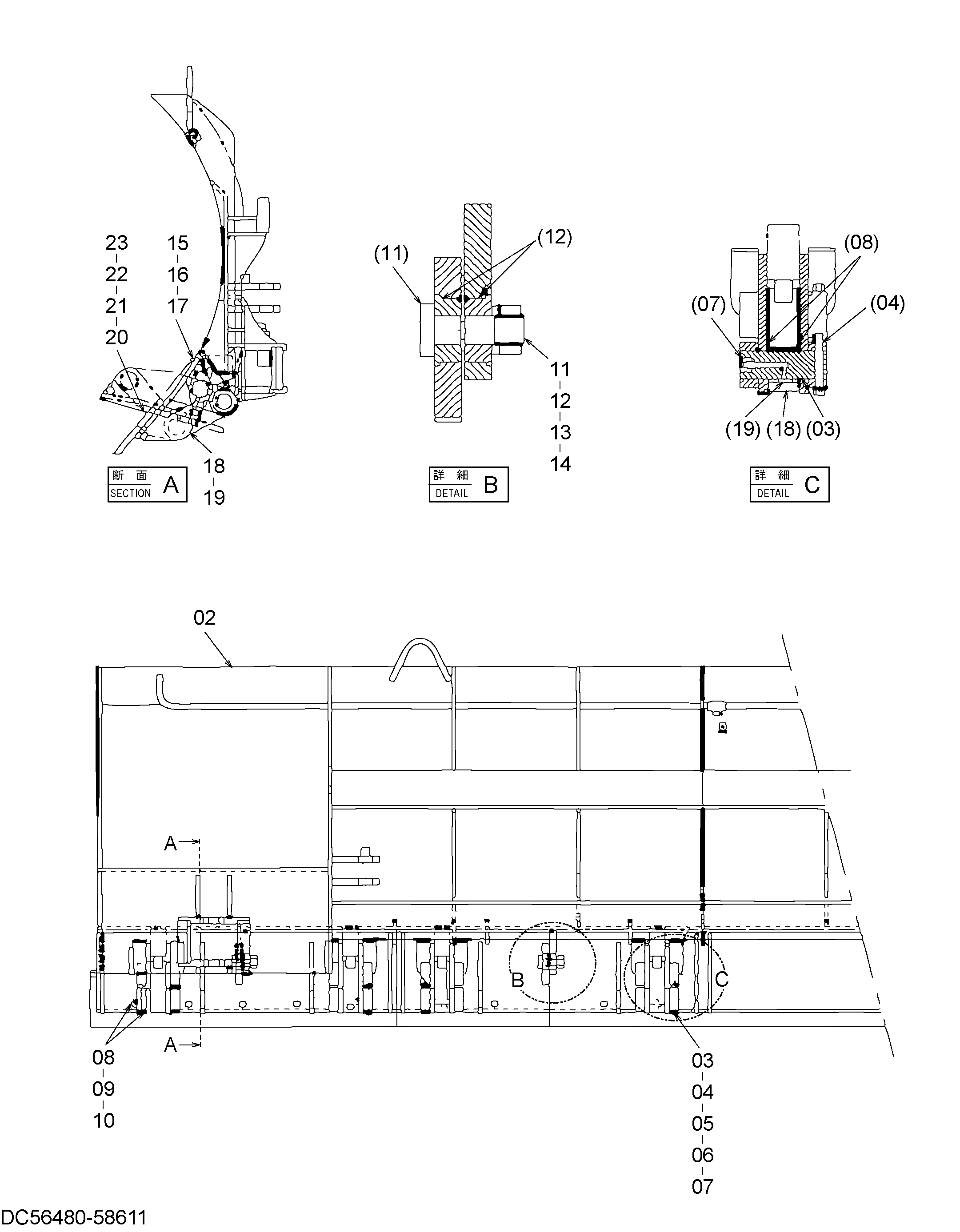

Заводская схема «Боковой скольжение поворотный плуг (отвал)(сапр02)» для HITACHI L20-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 56480-58611 | Отвал в сборе | 1 | |
| 02 | 56480-58221 | Отвал | 1 |
| 03 | 56443-39901 | Палец | 16 |
| 04 | 01116-10080 | Болт | 16 |
| 05 | 02010-00010 | Стопорная шайба | 16 |
| 06 | 01401-00010 | Гайка | 16 |
| 07 | 04901-00100 | Пресс-маслёнка | 16 |
| 08 | 56443-39601 | SIM | 50 |
| 09 | 56443-39611 | SIM | 50 |
| 10 | 56443-39621 | SIM | 50 |
| 11 | 79925-83091 | Схаре палец | 4 |
| 12 | 21779-72971 | Втулка | 8 |
| 13 | 02010-00020 | Стопорная шайба | 4 |
| 14 | 01400-00020 | Гайка | 4 |
| 15 | 56480-58351 | Кромка, ролл над | 1 |
| 16 | 56480-58361 | Кромка, ролл над | 1 |
| 17 | 56480-58341 | Кромка, ролл над | 2 |
| 18 | 70024-91020 | Тяга в сборе | 8 |
| 19 | 26068-72101 | Втулка | 16 |
| 20 | 70306-39025 | Куттинг-едге | 4 |
| 21 | 56383-02131 | Болт | 20 |
| 22 | 56383-02201 | Гайка | 20 |
| 23 | 26123-30221 | Шайба | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI L20-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
