Боковой скольжение гидроцилиндр — HITACHI L20-3

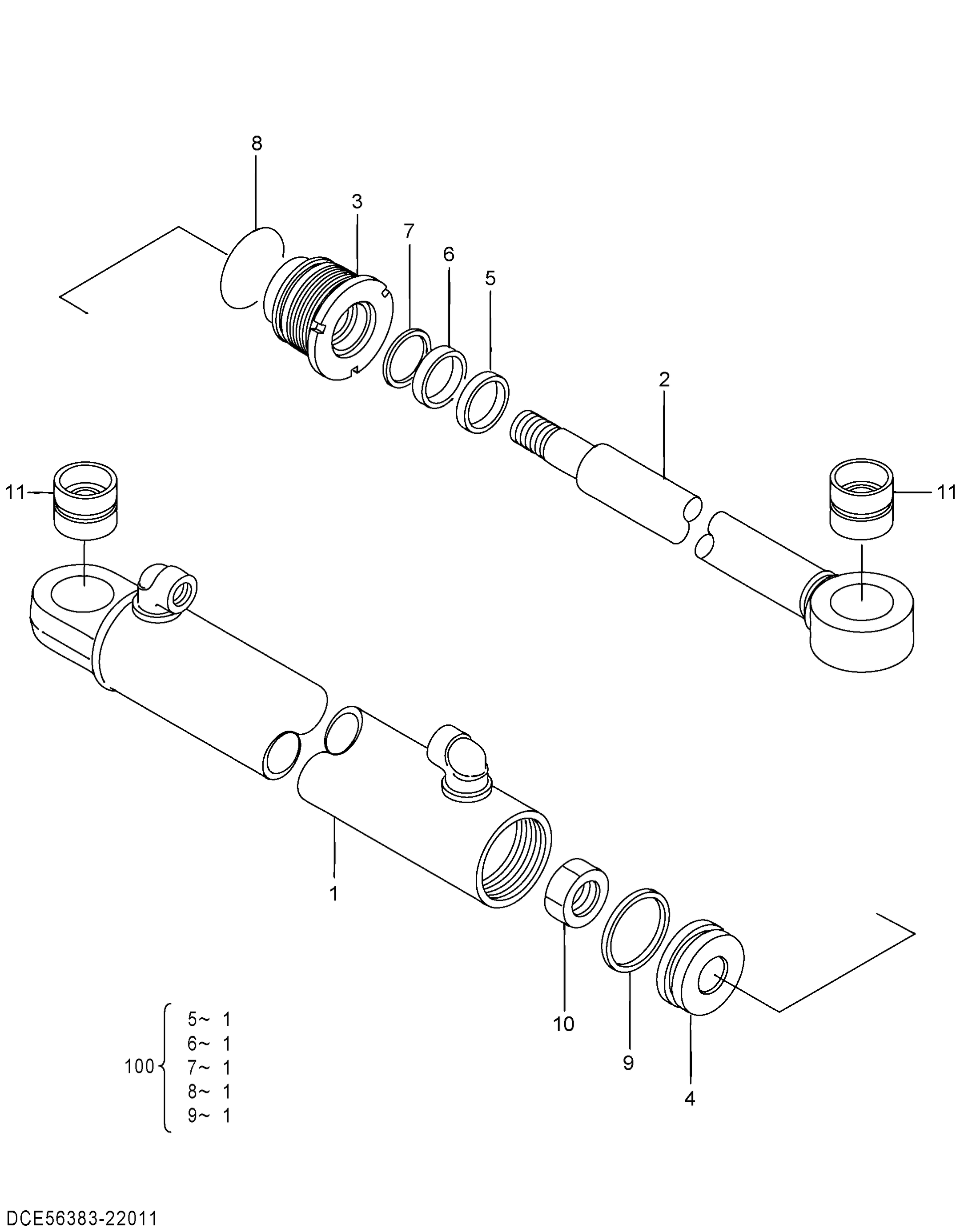

Заводская схема «Боковой скольжение гидроцилиндр» для HITACHI L20-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 56433-22001 | Гидроцилиндр в сборе | 1 | |
| 1 | 56190-78581 | Гидроцилиндр | 1 |
| 2 | 56190-78591 | Шток поршня | 1 |
| 3 | 56190-78531 | Втулка | 1 |
| 4 | 56190-78541 | Поршень | 1 |
| 5 | 26388-57171 | Пылезащитное уплотнение | 1 |
| 6 | 26388-57181 | Манжета | 1 |
| 7 | 26388-57191 | Кольцо баффер | 1 |
| 8 | 56190-78551 | Уплотнительное кольцо | 1 |
| 9 | 56190-78561 | Уплотнение поршень | 1 |
| 10 | 56190-78571 | Гайка | 1 |
| 11 | 26388-57241 | Втулка | 2 |
| 100 | 56190-78501 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI L20-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
