Подъём рукоять — HITACHI L13T-3

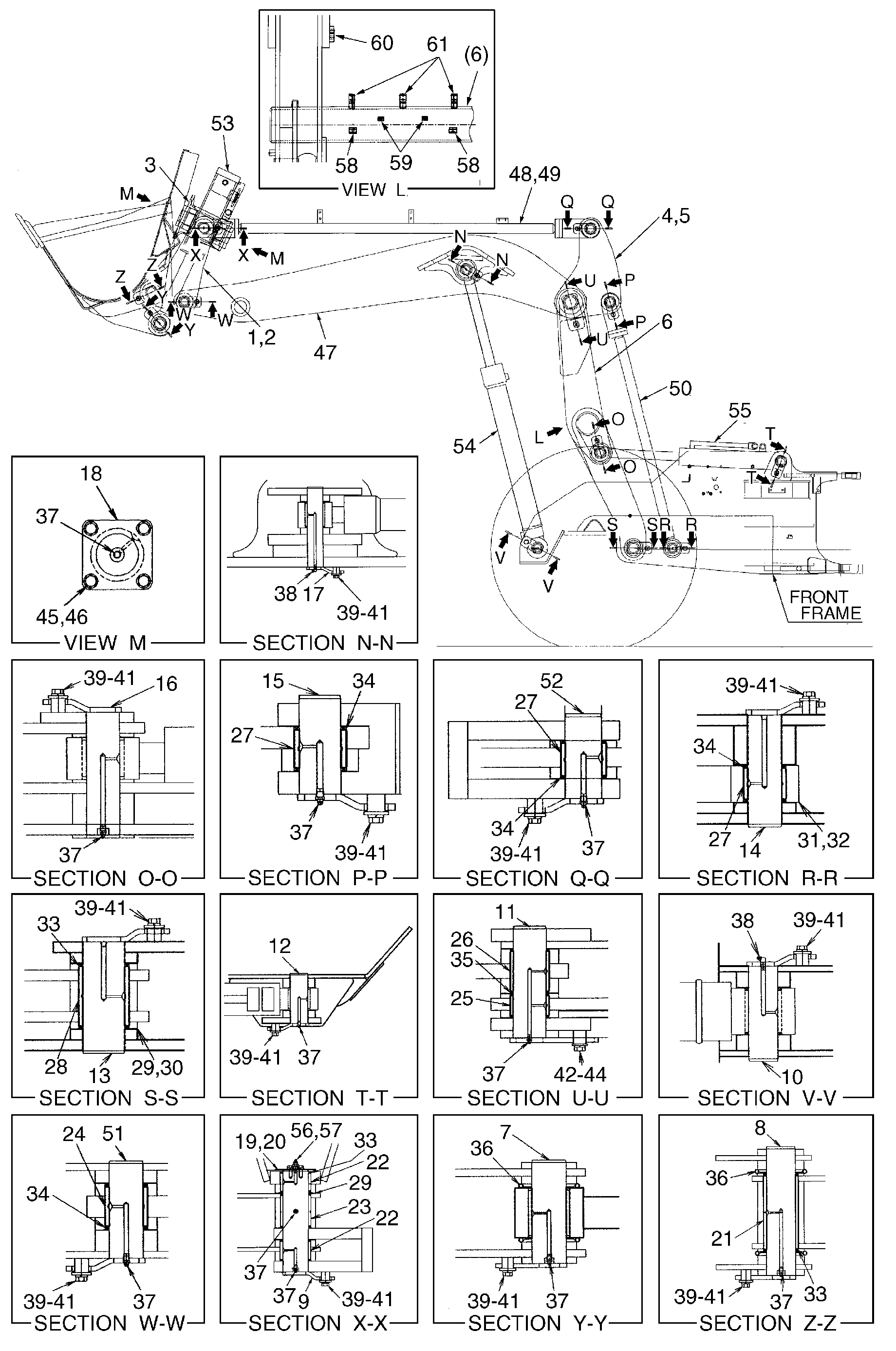

Заводская схема «Подъём рукоять» для HITACHI L13T-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26478-70202 | Водило | 1 |
| 2 | 26478-70212 | Водило | 1 |
| 3 | 26478-70281 | Кронштейн | 1 |
| 4 | 26478-70261 | Беллкранк | 1 |
| 5 | 26478-70271 | Беллкранк | 1 |
| 6 | 26478-70291 | Направляющая, вылет | 1 |
| 7 | 26478-72001 | Палец | 1 |
| 8 | 26478-72011 | Палец | 2 |
| 9 | 26478-72022 | Палец | 2 |
| 10 | 26478-72041 | Палец | 2 |
| 11 | 26478-72051 | Палец | 2 |
| 12 | 26478-72061 | Палец | 2 |
| 13 | 26478-72071 | Палец | 2 |
| 14 | 26478-72081 | Палец | 2 |
| 15 | 26478-72091 | Палец | 2 |
| 16 | 26478-72101 | Палец | 2 |
| 17 | 26478-72112 | Палец | 2 |
| 18 | 26478-72711 | Палец | 2 |
| 19 | 26478-72182 | Пластина | 2 |
| 20 | 01183-10020 | Болт, шайба | 4 |
| 21 | 26478-72121 | Втулка | 2 |
| 22 | 26478-72131 | Втулка | 4 |
| 23 | 26478-72142 | Втулка | 2 |
| 24 | 26408-72111 | Втулка | 2 |
| 25 | 26478-72151 | Втулка | 2 |
| 26 | 26478-72161 | Втулка | 2 |
| 27 | 26478-72171 | Втулка | 6 |
| 28 | 26478-72701 | Втулка | 2 |
| 29 | 26478-72651 | Проставка | 12 |
| 30 | 26478-72661 | Проставка | 8 |
| 31 | 26478-72671 | Проставка | 8 |
| 32 | 26478-72681 | Проставка | 8 |
| 33 | 26388-72311 | Уплотнение, пыль | 20 |
| 34 | 26268-72251 | Уплотнение, пыль | 16 |
| 35 | 56097-75211 | Уплотнение, пыль | 8 |
| 36 | 26418-72161 | Уплотнительное кольцо | 6 |
| 37 | 04901-00100 | Штуцер, смазка | 21 |
| 38 | 04901-00160 | Штуцер, смазка | 4 |
| 39 | 01116-12025 | Болт | 23 |
| 40 | 02011-00012 | Шайба | 23 |
| 41 | 26096-42351 | Шайба | 23 |
| 42 | 01116-16030 | Болт | 2 |
| 43 | 02011-00016 | Шайба | 2 |
| 44 | 26608-72321 | Шайба | 2 |
| 45 | 01116-10025 | Болт | 8 |
| 46 | 02011-00010 | Шайба | 8 |
| 47 | 70828-09030 | Стрела | 1 |
| 48 | 70208-89076 | Штанга | 1 |
| 49 | 70208-89077 | Штанга | 1 |
| 50 | 70029-02027 | Штанга | 2 |
| 51 | 70029-02029 | Палец | 2 |
| 52 | 70203-85025 | Палец | 2 |
| 53 | 26478-52001 | Гидроцилиндр ковша | 1 |
| 54 | 26478-42002 | Подъём гидроцилиндр | 2 |
| 55 | 26478-42011 | Вылет гидроцилиндр | 2 |
| 56 | 04901-00190 | Штуцер, смазка | 2 |
| 57 | 26432-42181 | Адаптер | 2 |
| 58 | 26478-72851 | Пластина | 2 |
| 59 | 26478-72861 | Пластина | 2 |
| 60 | 26478-72881 | Пластина | 2 |
| 61 | 26478-72951 | Кронштейн | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI L13T-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
