Привод блок (3/3) — HITACHI L13T-3

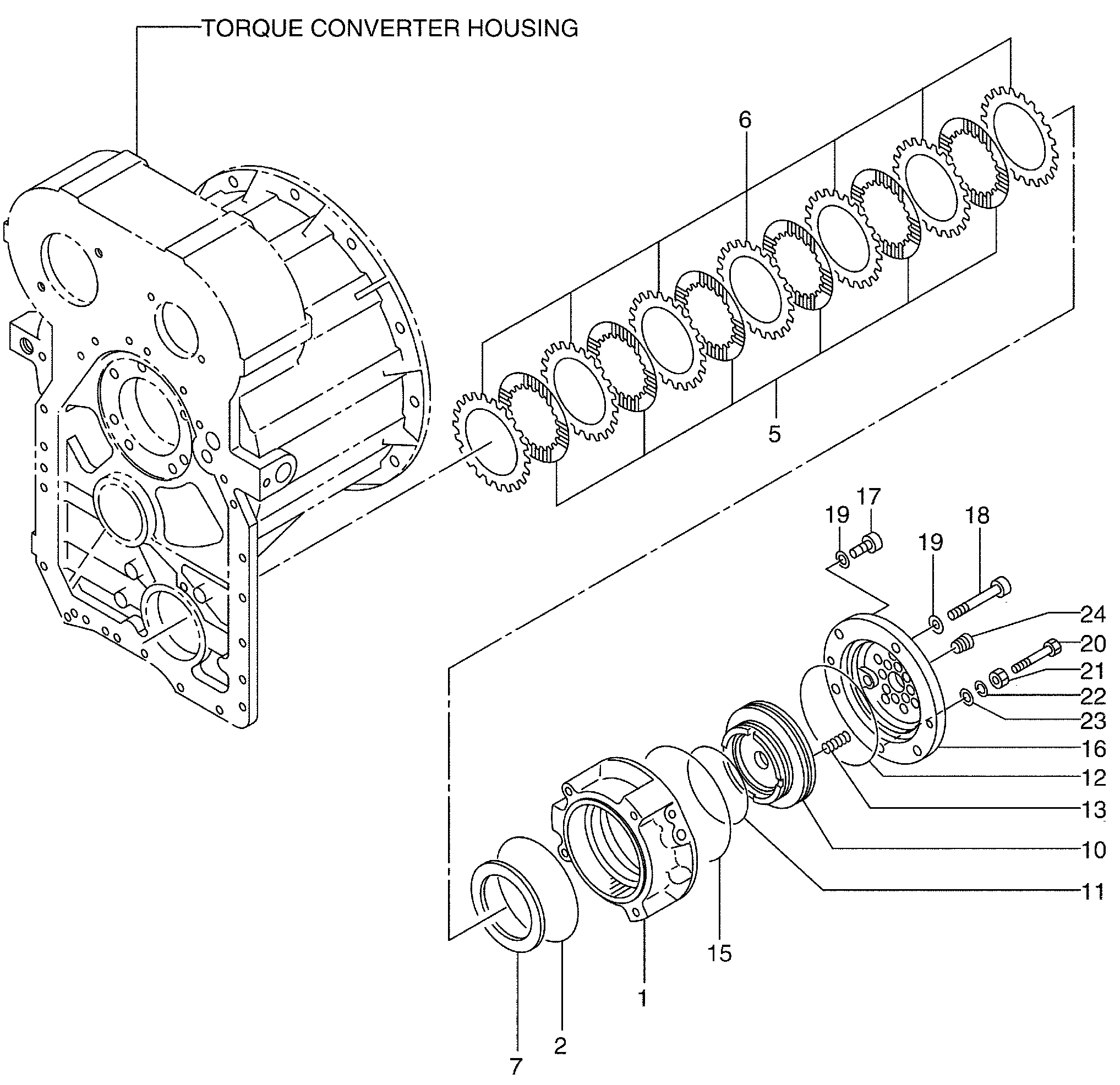

Заводская схема «Привод блок (3/3)» для HITACHI L13T-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 16402-54181 | Корпус, тормоз | 1 |
| 2 | 03310-01450 | Уплотнительное кольцо | 1 |
| 5 | 16422-52801 | Дисковый, муфта | 6 |
| 6 | 16382-54221 | Дисковый, муфта | 7 |
| 7 | 16422-52811 | Пластина, концевой | 1 |
| 10 | 16422-52192 | Поршень | 1 |
| 11 | 16422-52832 | D кольцо | 1 |
| 12 | 16772-53012 | Уплотнительное кольцо | 1 |
| 13 | 16422-52231 | Пружина | 18 |
| 15 | 03310-01550 | Уплотнительное кольцо | 1 |
| 16 | 16422-52182 | Колпачок | 1 |
| 17 | 01116-10030 | Болт | 2 |
| 18 | 01171-10095 | Болт | 4 |
| 19 | 02000-00010 | Шайба | 6 |
| 20 | 01116-12060 | Болт | 1 |
| 21 | 01401-10012 | Гайка | 1 |
| 22 | 02010-00012 | Шайба | 1 |
| 23 | 02000-00012 | Шайба | 1 |
| 24 | 04000-00300 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI L13T-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
