Передний крыло, крышка — HITACHI L13T-3

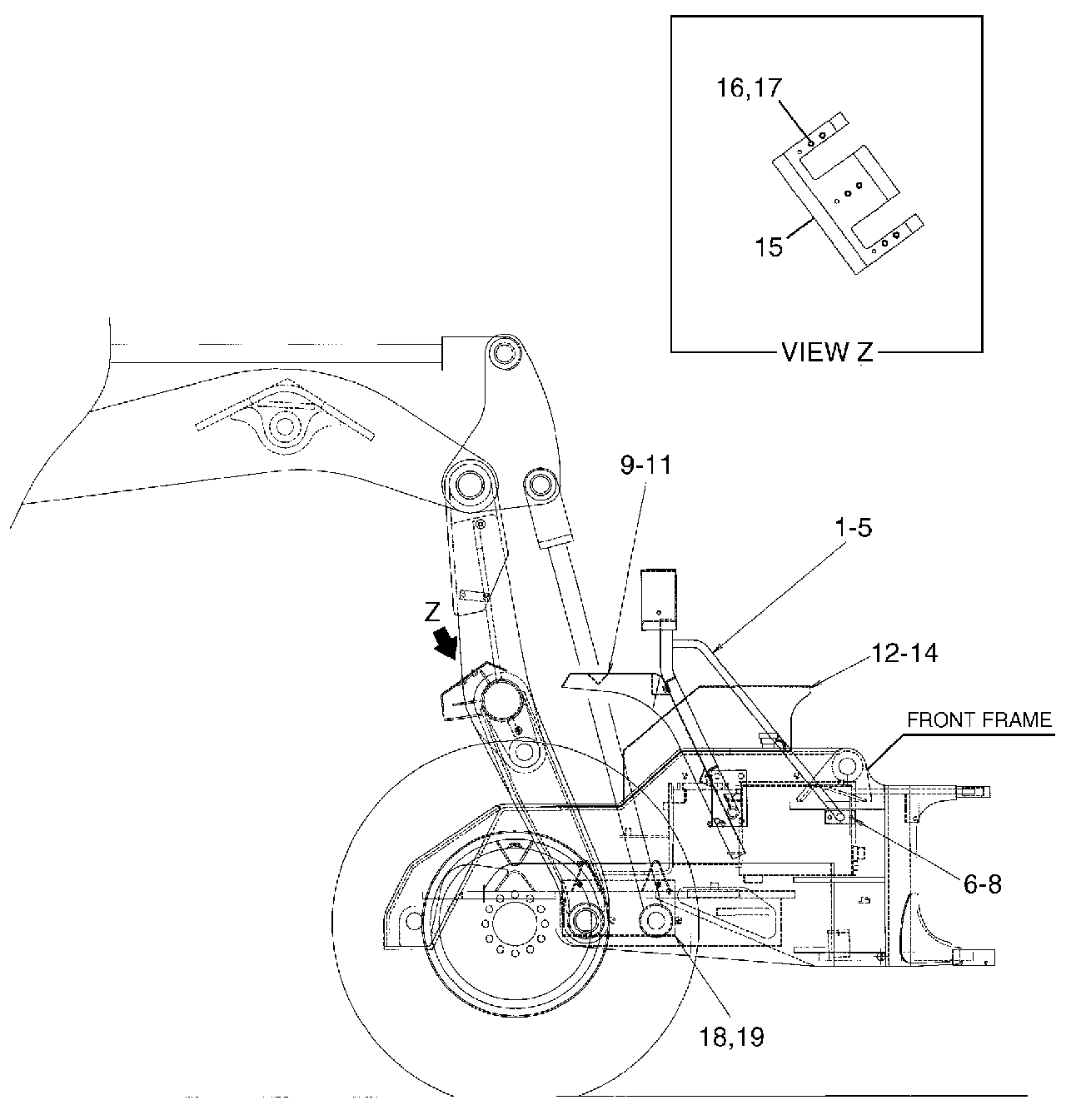

Заводская схема «Передний крыло, крышка» для HITACHI L13T-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26476-42012 | Кронштейн, фонарь, LH | 1 |
| 2 | 26476-42022 | Кронштейн, фонарь, RH | 1 |
| 3 | 01401-10012 | Гайка | 8 |
| 4 | 26063-02111 | Шайба | 8 |
| 5 | 02011-00012 | Шайба | 8 |
| 6 | 01183-10030 | Болт, шайба | 4 |
| 7 | 02000-00010 | Шайба | 4 |
| 8 | 01401-00010 | Гайка | 4 |
| 9 | 26476-42151 | Крыло | 2 |
| 10 | 01183-12030 | Болт, шайба | 8 |
| 11 | 02000-00012 | Шайба | 8 |
| 12 | 70208-89080 | Крышка | 1 |
| 13 | 01183-10030 | Болт, шайба | 10 |
| 14 | 02000-00010 | Шайба | 10 |
| 15 | 70208-89079 | Крышка | 1 |
| 16 | 01183-10030 | Болт, шайба | 6 |
| 17 | 02000-00010 | Шайба | 6 |
| 18 | 26476-42231 | Крышка | 2 |
| 19 | 01183-10030 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI L13T-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
