Гидроцилиндр ковша — HITACHI L13T-3

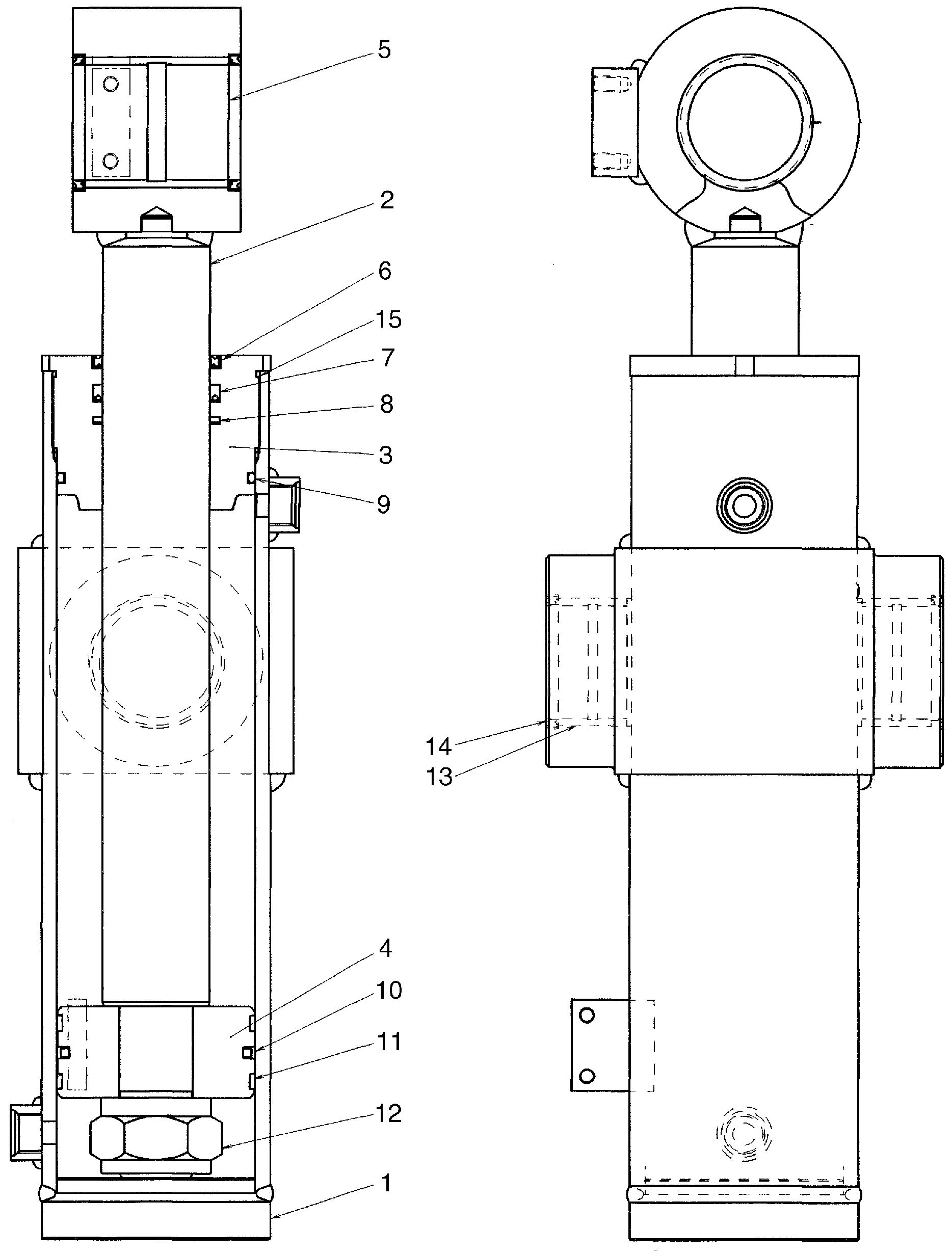

Заводская схема «Гидроцилиндр ковша» для HITACHI L13T-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1-15 | 26478-52001 | Гидроцилиндр ковша в сборе | 1 |
| 1 | 26478-57001 | Гидроцилиндр | 1 |
| 2 | 26478-57011 | Шток, поршень | 1 |
| 3 | 56753-47581 | Направляющая | 1 |
| 4 | 56753-47591 | Поршень | 1 |
| 5 | 26478-57021 | Втулка | 1 |
| 6 | 56753-47621 | Уплотнение, пыль | 1 |
| 7 | 56753-47631 | Манжета | 1 |
| 8 | 56753-47641 | Кольцо, буффер | 1 |
| 9 | 56753-47651 | Уплотнительное кольцо | 1 |
| 10 | 56753-47661 | Уплотнение | 1 |
| 11 | 56753-47031 | Кольцо, веар | 2 |
| 12 | 56753-47601 | Гайка | 1 |
| 13 | 26478-57031 | Втулка | 2 |
| 14 | 26478-57041 | Уплотнение, пыль | 4 |
| 15 | 26478-57051 | Уплотнительное кольцо | 1 |
| 100 | 56753-47001 | Комплект, репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI L13T-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
