Стальной кабина (дверь RH) — HITACHI L13T-3

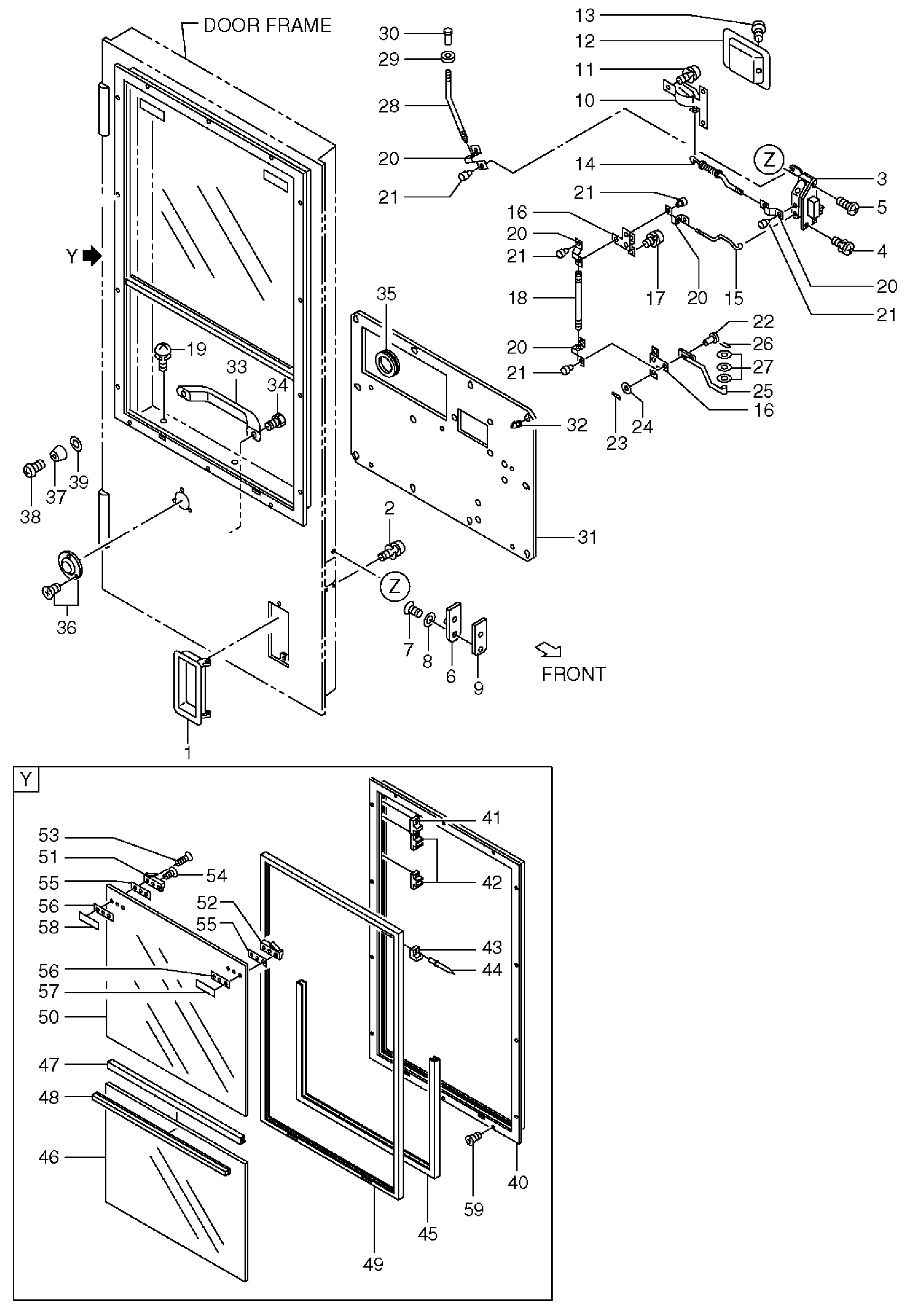

Заводская схема «Стальной кабина (дверь RH)» для HITACHI L13T-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56511-62861 | Рукоятка | 1 |
| 2 | 01033-06012 | Винт, шайба | 2 |
| 3 | 56511-62841 | Замок | 1 |
| 4 | 01033-06012 | Винт, шайба | 2 |
| 5 | 01302-06012 | Винт | 1 |
| 6 | 26196-73901 | Ответная планка | 1 |
| 7 | 01300-08014 | Болт | 2 |
| 8 | 21946-73271 | Шайба | 2 |
| 9 | 26426-72871 | Пластина | 1 |
| 10 | 56600-62381 | Рукоятка | 1 |
| 11 | 01033-06012 | Винт, шайба | 3 |
| 12 | 56600-62401 | Корпус, рукоятка | 1 |
| 13 | 56600-54201 | Винт | 1 |
| 14 | 26426-72821 | Шток | 1 |
| 15 | 26426-78271 | Шток | 1 |
| 16 | 56511-62831 | Тяга | 2 |
| 17 | 01033-06012 | Винт, шайба | 4 |
| 18 | 26426-78281 | Шток | 1 |
| 19 | 01033-06012 | Винт, шайба | 2 |
| 20 | 56600-62441 | Пружина | 5 |
| 21 | 56600-62431 | Палец | 5 |
| 22 | 26426-78311 | Палец | 1 |
| 23 | 26067-42061 | Палец | 1 |
| 24 | 02000-00005 | Шайба | 1 |
| 25 | 26426-78301 | Шток | 1 |
| 26 | 26067-42071 | Палец | 1 |
| 27 | 02000-00006 | Шайба | 5 |
| 28 | 26426-72831 | Шток | 1 |
| 29 | 21471-24111 | Уплотнительная втулка | 1 |
| 30 | 56600-62461 | Ручка | 1 |
| 31 | 26486-72081 | Упхолстерй | 1 |
| 32 | 26426-72961 | Зажим | 11 |
| 33 | 26056-42841 | Рукоятка | 1 |
| 34 | 01033-06020 | Винт, шайба | 2 |
| 35 | 26426-72841 | Уплотнительная втулка | 1 |
| 36 | 56330-51691 | Защёлка | 1 |
| 37 | 26506-52111 | Амортизатор, резиновый | 1 |
| 38 | 01030-05030 | Винт | 1 |
| 39 | 56380-55731 | Регулировочная шайба | 1 |
| 40-58 | 26196-73821 | Сасх в сборе | 1 |
| 40 | 26196-73831 | Рамка окна | 1 |
| 41 | 26446-72671 | Фиксатор, (A) | 2 |
| 42 | 26446-72681 | Фиксатор, (B) | 4 |
| 43 | 26446-72691 | Фиксатор, (C) | 2 |
| 44 | 56440-51151 | Заклёпка | 14 |
| 45 | 26426-72861 | Резиновая прокладка | 1 |
| 46 | 26196-73851 | Стекло, дверь | 1 |
| 47 | 26426-72911 | Сепаратор | 1 |
| 48 | 26426-72921 | Стрип, веатхер | 1 |
| 49 | 26426-72951 | Кханнел | 1 |
| 50 | 26196-73841 | Стекло, дверь верхний | 1 |
| 51 | 26446-72631 | Блокировка, сасх RH | 1 |
| 52 | 26446-72641 | Блокировка, сасх LH | 1 |
| 53 | 56440-51111 | Винт | 4 |
| 54 | 56440-51121 | Винт | 2 |
| 55 | 56440-50941 | Лист, манжета | 2 |
| 56 | 56440-50931 | Лист, манжета | 2 |
| 57 | 26446-72661 | Лист, LH | 1 |
| 58 | 26446-72651 | Лист, RH | 1 |
| 59 | 01046-05016 | Винт | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI L13T-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
