Подъём гидроцилиндр — HITACHI L13T-3

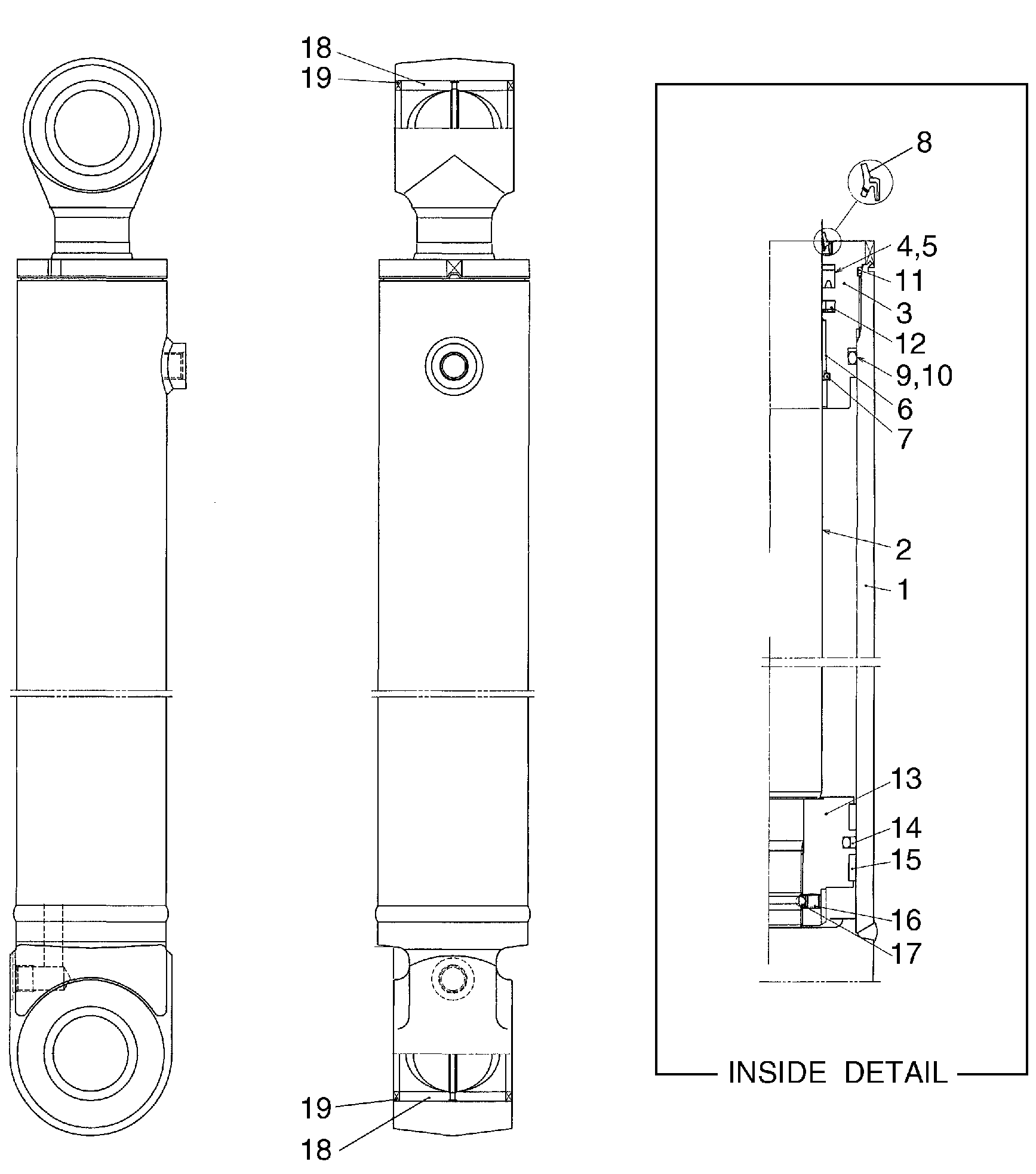

Заводская схема «Подъём гидроцилиндр» для HITACHI L13T-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1-19 | 26478-42002 | Подъём гидроцилиндр в сборе | 2 |
| 1 | B-B6127-47403 | Трубка, гидроцилиндр | 2 |
| 2 | B-B6127-47402 | Шток, поршень | 2 |
| 3 | B-30121-10281 | Головка, гидроцилиндр | 2 |
| 4 | 26448-47091 | U кольцо | 2 |
| 5 | 26448-47101 | Кольцо, задний UP | 2 |
| 6 | 26448-47061 | Втулка | 2 |
| 7 | 26448-47071 | Кольцо, стопорный | 2 |
| 8 | 26408-57041 | Кольцо, стеклоочиститель | 2 |
| 9 | B-95113-09000 | Уплотнительное кольцо | 2 |
| 10 | B-95713-09000 | Кольцо, задний UP | 2 |
| 11 | 21778-47031 | Уплотнительное кольцо | 2 |
| 12 | 26448-47081 | Кольцо, буффер | 2 |
| 13 | B-30221-10083 | Поршень | 2 |
| 14 | 21778-47061 | Кольцо, уплотнение | 2 |
| 15 | B-30181-10013 | Кольцо, скольжение | 4 |
| 16 | 28778-47331 | Винт | 2 |
| 17 | 28778-47341 | Шарик | 2 |
| 18 | B-30421-60038 | Втулка | 4 |
| 19 | 26388-57491 | Кольцо, стеклоочиститель | 8 |
| 100 | 26478-47001 | Комплект, репаир | 2 |
| 200 | 26478-47011 | Комплект, трубка | 2 |
| 300 | 26478-47021 | Комплект, поршень шток | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI L13T-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
