Решётка — HITACHI L13T-3

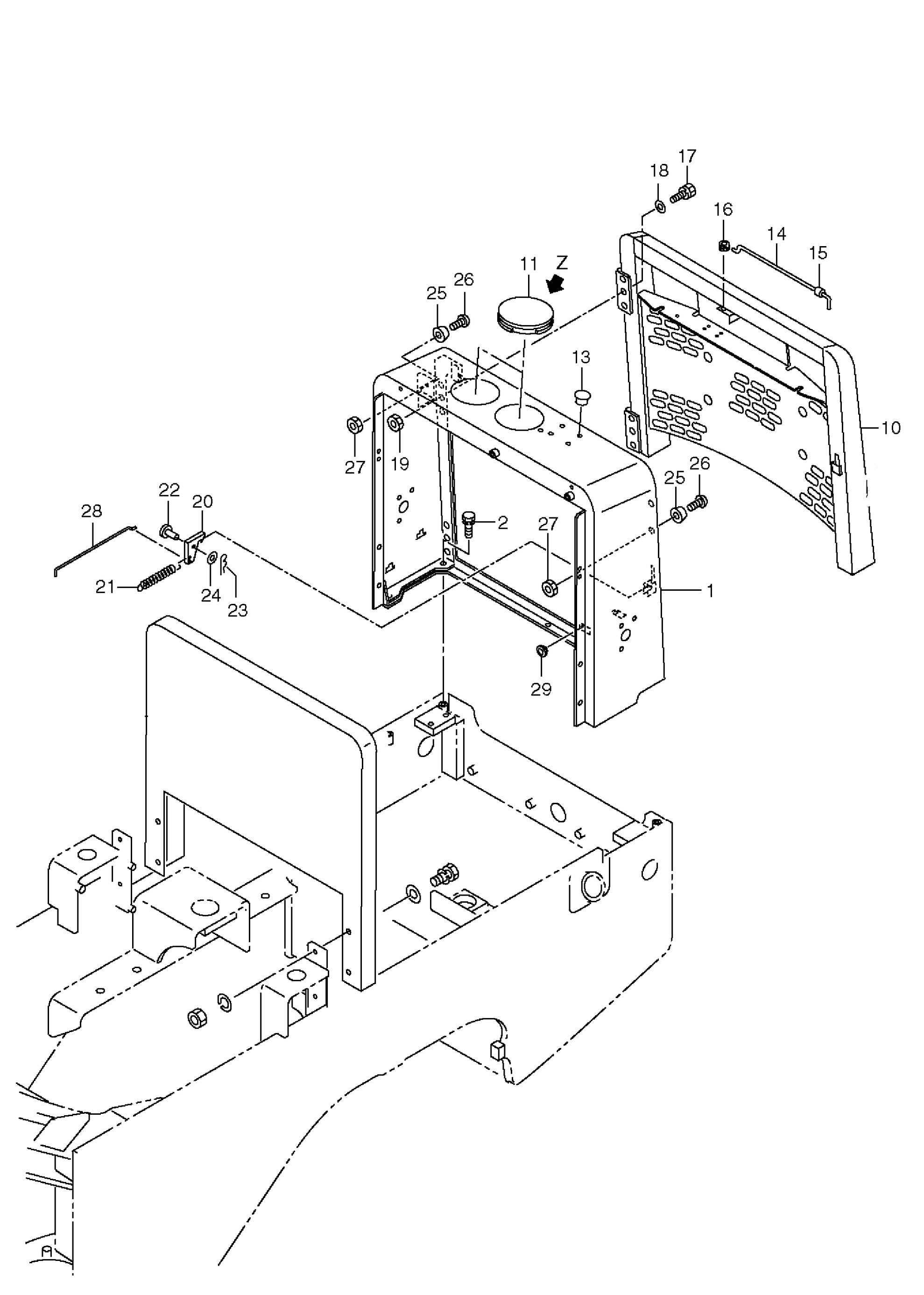

Заводская схема «Решётка» для HITACHI L13T-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 70405-73022 | Опора, решётка | 1 |
| 2 | 01220-12035 | Болт, шайба | 4 |
| 10 | 26496-42041 | Решётка | 1 |
| 11 | 26102-12142 | Колпачок, резиновый | 2 |
| 13 | 26754-12491 | Крышка, болт отверстие | 4 |
| 14 | 26386-42271 | Шток | 1 |
| 15 | 26386-42281 | Резиновая прокладка | 1 |
| 16 | 21471-24121 | Уплотнительная втулка | 1 |
| 17 | 01183-10030 | Болт, шайба | 6 |
| 18 | 02000-00010 | Шайба | 6 |
| 19 | 01401-00010 | Гайка | 6 |
| 20 | 26196-42401 | Пластина, блокировка | 1 |
| 21 | 56090-13521 | Пружина | 1 |
| 22 | 02262-10030 | Палец | 1 |
| 23 | 26067-42091 | Палец, стопорный | 1 |
| 24 | 02000-00010 | Шайба | 1 |
| 25 | 26096-42411 | Резиновый, амортизатор | 3 |
| 26 | 01030-05020 | Винт | 3 |
| 27 | 01400-00005 | Гайка | 3 |
| 28 | 26196-42411 | Шток | 1 |
| 29 | 21471-24121 | Уплотнительная втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI L13T-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
