Смазка трубопроводы — HITACHI L13T-3

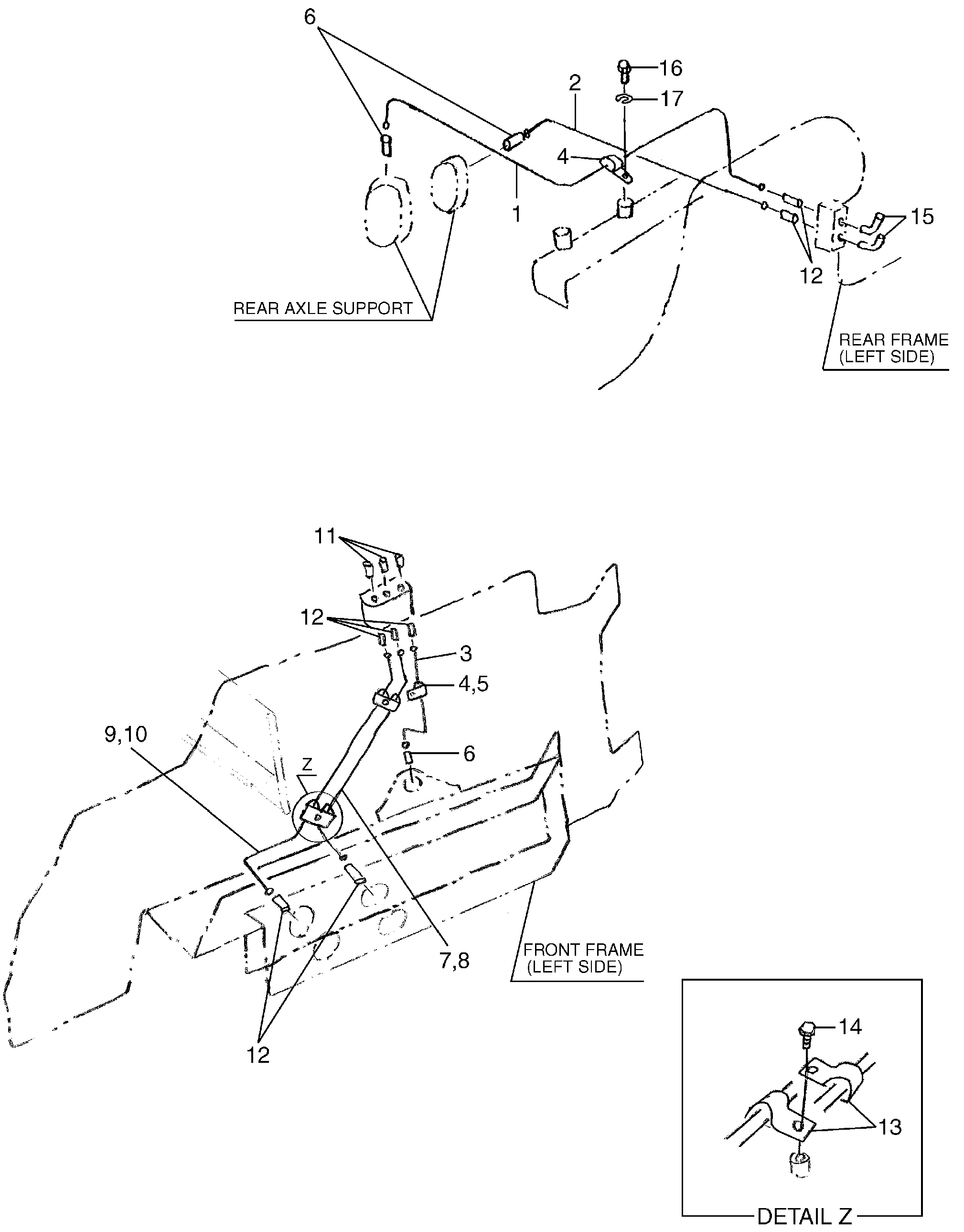

Заводская схема «Смазка трубопроводы» для HITACHI L13T-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26479-12281 | Трубка | 1 |
| 2 | 26479-12291 | Трубка | 1 |
| 3 | 26479-12001 | Трубка | 2 |
| 4 | 26602-42011 | Зажим | 3 |
| 5 | 01183-10016 | Болт, шайба | 2 |
| 6 | 26269-12151 | Разъём | 4 |
| 7 | 26479-12011 | Трубка | 1 |
| 8 | 26479-12021 | Трубка | 1 |
| 9 | 26479-12041 | Трубка | 1 |
| 10 | 26479-12051 | Трубка | 1 |
| 11 | 04901-00100 | Штуцер, смазка | 6 |
| 12 | 26269-12151 | Разъём | 12 |
| 13 | 26602-42011 | Зажим | 8 |
| 14 | 01183-10016 | Болт, шайба | 4 |
| 15 | 04901-00160 | Штуцер, смазка | 2 |
| 16 | 01110-10016 | Болт | 1 |
| 17 | 02010-00010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI L13T-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
