Стальной кабина — HITACHI L13T-3

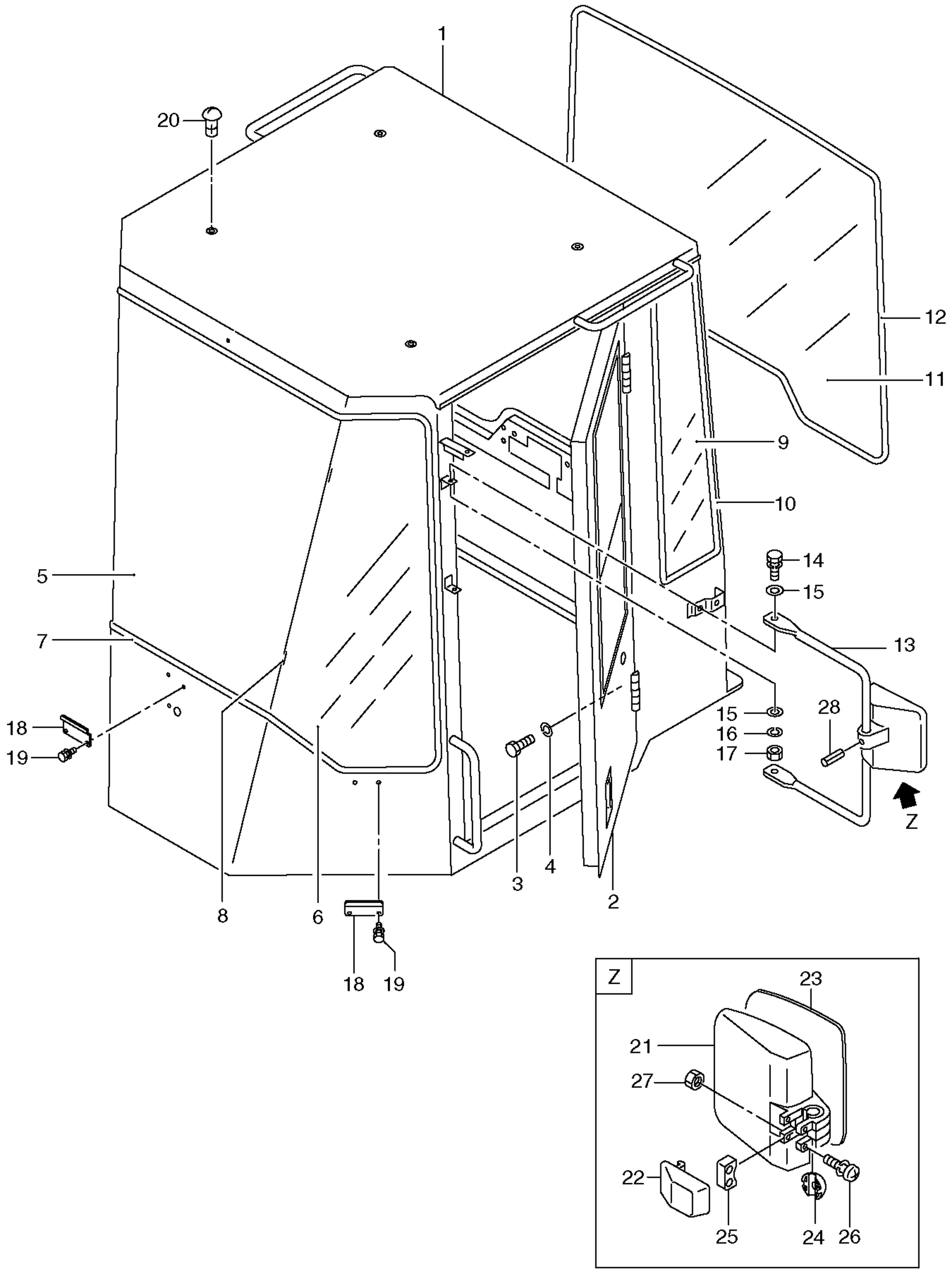

Заводская схема «Стальной кабина» для HITACHI L13T-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1-19 | 70623-70040 | Кабина в сборе | 1 |
| 2 | 26196-70371 | Дверь в сборе, LH | 1 |
| 2A | 26196-73204 | Рама, дверь LH | 1 |
| 2 | 26196-70381 | Дверь в сборе, RH | 1 |
| 2A | 26196-73214 | Рама, дверь RH | 1 |
| 3 | 01116-10030 | Болт | 12 |
| 4 | 02011-00010 | Шайба | 12 |
| 5 | 26196-73291 | Стекло, передний | 1 |
| 6 | 26196-73302 | Стекло, передний боковой | 2 |
| 7 | 26196-73311 | H резиновый | 1 |
| 8 | 26816-73291 | H резиновый | 4 |
| 9 | 26196-73251 | Стекло, задний боковой | 2 |
| 10 | 26196-73281 | H резиновый | 2 |
| 11 | 26196-72051 | Стекло, задний | 1 |
| 12 | 26426-72081 | H резиновый | 1 |
| 13 | 26476-72691 | Стойка | 2 |
| 14 | 01183-10030 | Болт, шайба | 4 |
| 15 | 02000-00010 | Шайба | 8 |
| 16 | 02010-00010 | Шайба | 4 |
| 17 | 01401-00010 | Гайка | 4 |
| 18 | 26766-73152 | Пластина | 3 |
| 19 | 01183-06016 | Болт, шайба | 6 |
| 20 | 26426-78241 | Крышка | 4 |
| 21-27 | 26816-52511 | Задний зеркало в сборе | 2 |
| 21 | 26816-57001 | Корпус | 2 |
| 22 | 26816-57011 | Крышка | 2 |
| 23 | 26816-57021 | Зеркало | 2 |
| 24 | 26816-57031 | Шарик | 2 |
| 25 | 26816-57041 | Держатель | 2 |
| 26 | 26816-57051 | Винт | 2 |
| 27 | 26816-57061 | Гайка | 2 |
| 28 | 02270-06030 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI L13T-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
