Привод блок (1/3) — HITACHI L13T-3

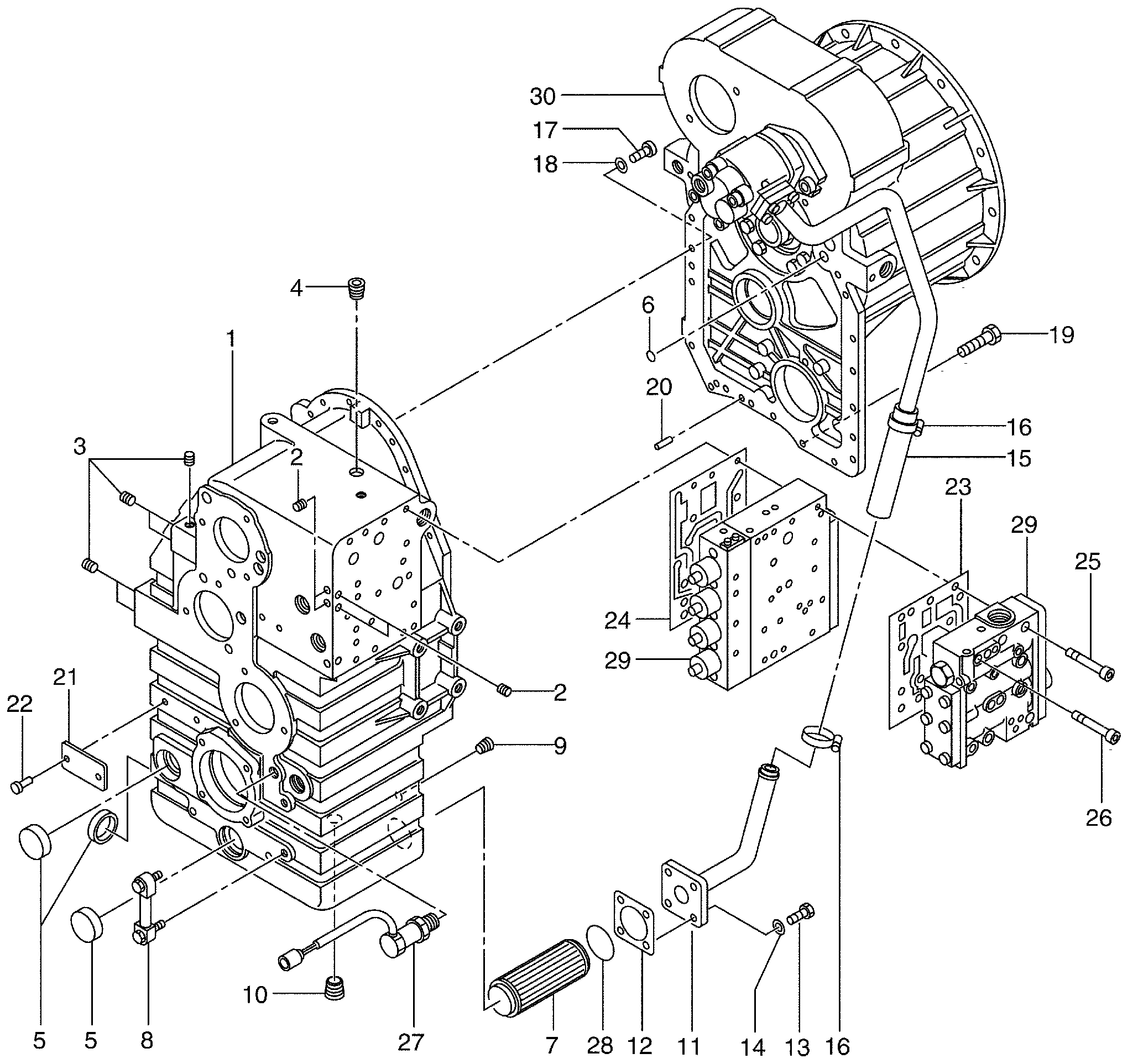

Заводская схема «Привод блок (1/3)» для HITACHI L13T-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16402-50012 | Привод блок в сборе | 1 | |
| 1 | 16402-52823 | Корпус, трансмиссия | 1 |
| 2 | 14813-82341 | Пробка | 6 |
| 3 | 14813-82351 | Пробка | 6 |
| 4 | 14813-82371 | Пробка | 3 |
| 5 | 16432-53571 | Пробка | 4 |
| 6 | 03300-00250 | Уплотнительное кольцо | 1 |
| 7 | 16402-53831 | Сетчатый фильтр | 1 |
| 8 | 26607-52261 | Указатель, масляный | 1 |
| 9 | 04000-00300 | Пробка | 1 |
| 10 | 14813-82451 | Пробка | 1 |
| 11 | 16402-53481 | Трубка, всасывание | 1 |
| 12 | 16402-53511 | Прокладка | 1 |
| 13 | 01110-10030 | Болт | 4 |
| 14 | 02010-00010 | Шайба | 4 |
| 15 | 04710-10025 | Шланг | 1 |
| 16 | 24067-62291 | Зажим, шланг | 2 |
| 17 | 01116-10030 | Болт | 21 |
| 18 | 02010-00010 | Шайба | 21 |
| 19 | 01171-10040 | Болт | 2 |
| 20 | 02212-10032 | Палец | 2 |
| 21 | 09300-00902 | Информационная табличка | 1 |
| 22 | 14092-52141 | Винт | 2 |
| 23 | 16402-53451 | Прокладка | 1 |
| 24 | 16402-53461 | Прокладка | 1 |
| 25 | 01171-10130 | Винт | 10 |
| 26 | 01171-10070 | Болт | 4 |
| 27 | 16402-54331 | Датчик | 1 |
| 28 | 03310-00500 | Уплотнительное кольцо | 1 |
| 29 | 16402-50351 | Клапан, T/M управление | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI L13T-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
