Тормоз линия (1/2) — HITACHI L13T-3

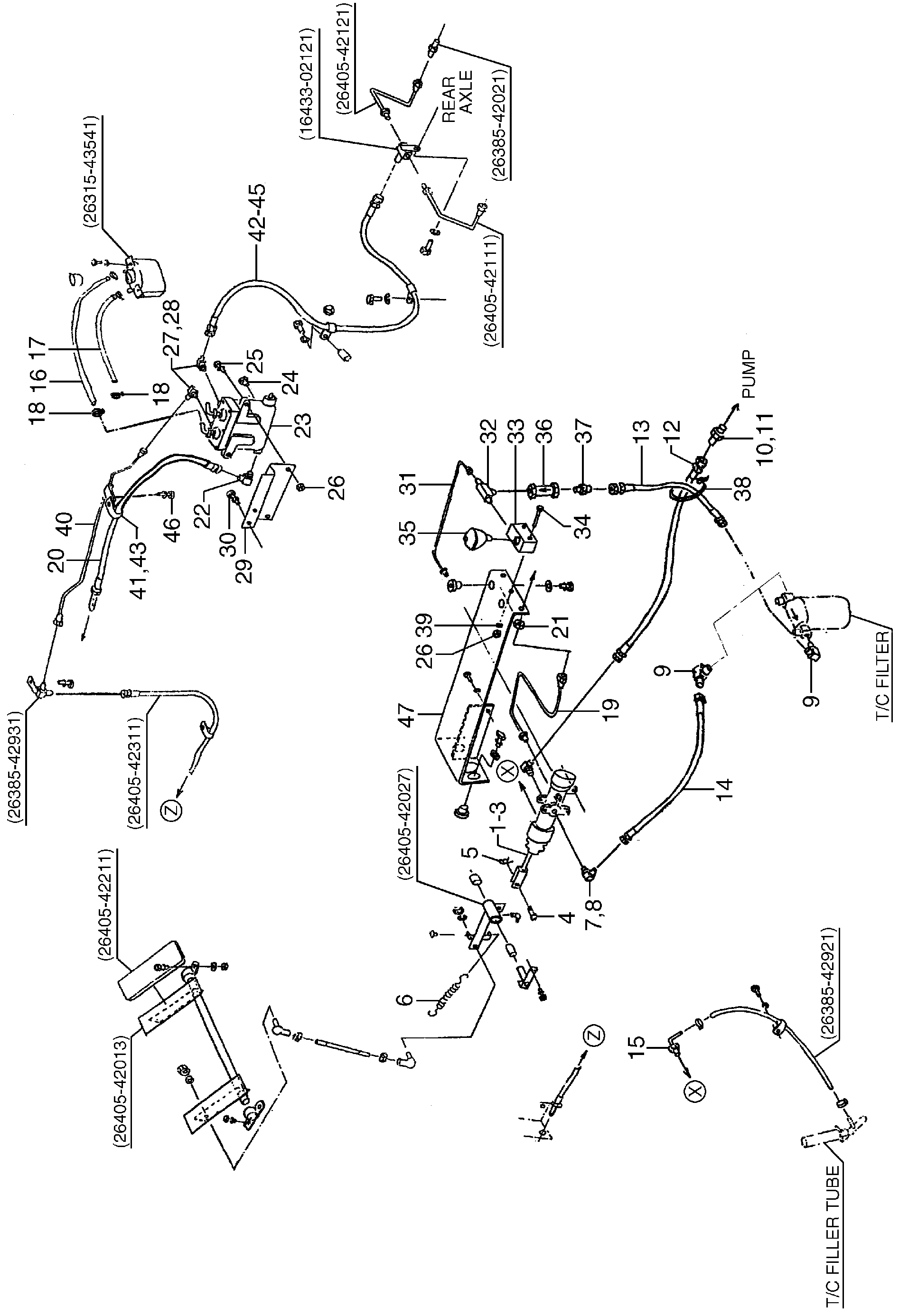

Заводская схема «Тормоз линия (1/2)» для HITACHI L13T-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26405-42191	Клапан, тормоз	1
2	01106-10025	Болт	2
3	02011-00010	Шайба	2
4	02262-10025	Палец	1
5	26067-42091	Палец, стопорный	1
6	26405-42041	Пружина, обратный	1
7	26097-64501	Угловой штуцер	2
8	16312-52951	Уплотнительное кольцо	2
9	21967-62451	Угловой штуцер	2
10	65369-92181	Ниппель	1
11	03320-00180	Уплотнительное кольцо	1
12	26405-42071	Шланг	1
13	26415-42031	Шланг	1
14	26425-42031	Шланг	1
15	26325-42081	Трубка	1
16	26405-42322	Шланг	1
17	26405-42332	Шланг	1
18	04911-00018	Зажим	4
19	26405-42241	Трубка	1
20	26405-42141	Шланг	1
21	26325-42251	Гайка	1
22	21967-62441	Угловой штуцер	1
23	26385-42941	Гидроцилиндр, разрезной	1
24	16603-02491	Пробка	1
25	01183-10040	Болт, шайба	2
26	01401-00010	Гайка	4
27	26385-42951	Угловой штуцер	2
28	03320-00110	Уплотнительное кольцо	2
29	26405-42301	Кронштейн	1
30	01183-10025	Болт, шайба	2
31	26405-42271	Трубка	1
32	26405-42281	Тхрее ходовой	1
33	26405-42291	Блок	1
34	01110-10060	Болт	2
35	26405-42231	Гидроаккумулятор	1
36	26067-92781	Клапан, обратный	1
37	04137-00303	Ниппель	1
38	04913-10200	Инсулокк	2
39	02010-00010	Шайба	2
40	26405-42251	Трубка	1
41	26602-42021	Зажим	1
42	26405-42151	Шланг	1
43	26602-42071	Зажим	3
44	01110-10016	Болт	2
45	02010-00010	Шайба	2
46	01183-10025	Болт, шайба	2
47	26405-42221	Пластина, крепление	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI L13T-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
