Гидравлический линия (стрела) — HITACHI L13T-3

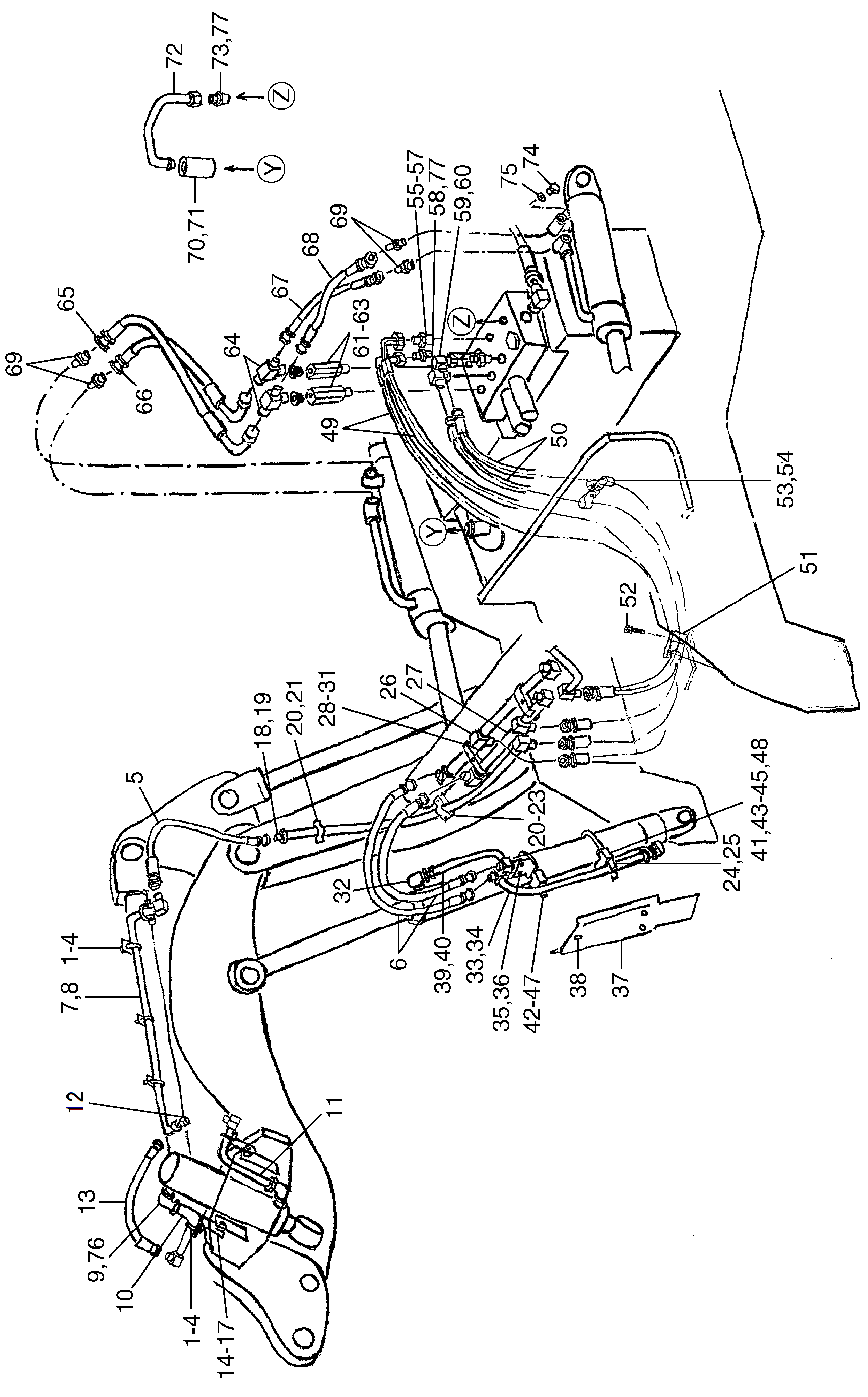

Заводская схема «Гидравлический линия (стрела)» для HITACHI L13T-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26619-12221 | U болт | 10 |
| 2 | 01401-00010 | Гайка | 20 |
| 3 | 02010-00010 | Шайба | 20 |
| 4 | 02000-00010 | Шайба | 20 |
| 5 | 04631-06130 | Шланг | 2 |
| 6 | 04631-04100 | Шланг | 4 |
| 7 | 70208-89064 | Трубка | 1 |
| 8 | 70208-89065 | Трубка | 1 |
| 9 | 04150-20606 | Угловой штуцер | 2 |
| 76 | 03320-00240 | Уплотнительное кольцо | 2 |
| 10 | 70208-89067 | Трубка | 1 |
| 11 | 70208-89066 | Трубка | 1 |
| 12 | 56503-20161 | Соединение свивел | 2 |
| 13 | 04631-06105 | Шланг | 2 |
| 14 | 26477-62061 | Пластина | 2 |
| 15 | 26407-32001 | Крепление, резиновый | 2 |
| 16 | 01183-10040 | Болт, шайба | 2 |
| 17 | 26606-52721 | Шайба | 2 |
| 18 | 70208-89069 | Трубка, LH | 1 |
| 19 | 70208-89070 | Трубка, RH | 1 |
| 20 | 56800-52581 | Хомут | 4 |
| 21 | 01183-10020 | Болт, шайба | 8 |
| 22 | 02000-00010 | Шайба | 4 |
| 23 | 01401-00010 | Гайка | 4 |
| 24 | 56600-53051 | Хомут | 2 |
| 25 | 01183-10020 | Болт, шайба | 4 |
| 26 | 70208-89071 | Трубка | 1 |
| 27 | 70208-89072 | Трубка | 1 |
| 28 | 56430-60111 | Пластина | 2 |
| 29 | 01183-10040 | Болт, шайба | 2 |
| 30 | 02000-00010 | Шайба | 2 |
| 31 | 01401-00010 | Гайка | 2 |
| 32 | 04151-20404 | Угловой штуцер | 4 |
| 33 | 26477-62163 | Трубка | 1 |
| 34 | 26477-62173 | Трубка | 1 |
| 35 | 01183-10025 | Болт, шайба | 4 |
| 36 | 01401-00010 | Гайка | 4 |
| 37 | 26477-62311 | Крышка | 2 |
| 38 | 01183-10020 | Болт, шайба | 2 |
| 39 | 26477-62182 | Трубка | 1 |
| 40 | 26477-62192 | Трубка | 1 |
| 41 | 26477-62222 | U болт | 2 |
| 42 | 26477-62342 | U болт | 2 |
| 43 | 01401-00010 | Гайка | 8 |
| 44 | 02010-00010 | Шайба | 8 |
| 45 | 02000-00010 | Шайба | 8 |
| 46 | 26477-62233 | Кронштейн | 1 |
| 47 | 26477-62243 | Кронштейн | 1 |
| 48 | 26477-62282 | Кронштейн | 2 |
| 49 | 70208-89073 | Шланг | 2 |
| 50 | 70208-89074 | Шланг | 2 |
| 51 | 26437-62491 | Хомут | 4 |
| 52 | 01183-10090 | Болт, шайба | 8 |
| 53 | 26507-82021 | Зажим | 4 |
| 54 | 01183-10020 | Болт, шайба | 2 |
| 55 | 04134-20606 | Ниппель | 1 |
| 56 | 26507-62441 | Ниппель | 1 |
| 57 | 03320-00290 | Уплотнительное кольцо | 1 |
| 58 | 26387-62891 | Угловой штуцер | 1 |
| 77 | 03320-00290 | Уплотнительное кольцо | 1 |
| 59 | 21777-93011 | Угловой штуцер | 1 |
| 60 | 04134-20606 | Ниппель | 1 |
| 61 | 26477-62152 | Ниппель | 2 |
| 62 | 03320-00240 | Уплотнительное кольцо | 2 |
| 63 | 26507-62481 | Дроссель | 2 |
| 64 | 26667-62131 | Тхрее ходовой | 2 |
| 65 | 26477-62141 | Шланг | 1 |
| 66 | 26477-62131 | Шланг | 1 |
| 67 | 04681-04044 | Шланг | 1 |
| 68 | 04681-04050 | Шланг | 1 |
| 69 | 04134-20404 | Ниппель | 4 |
| 70 | 26477-62351 | Шланг | 1 |
| 71 | 04911-00044 | Зажим | 2 |
| 72 | 26477-62071 | Трубка | 1 |
| 73 | 04134-21010 | Ниппель | 1 |
| 77 | 03320-00290 | Уплотнительное кольцо | 1 |
| 74 | 16603-02501 | Пробка | 4 |
| 75 | 03320-00180 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI L13T-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
