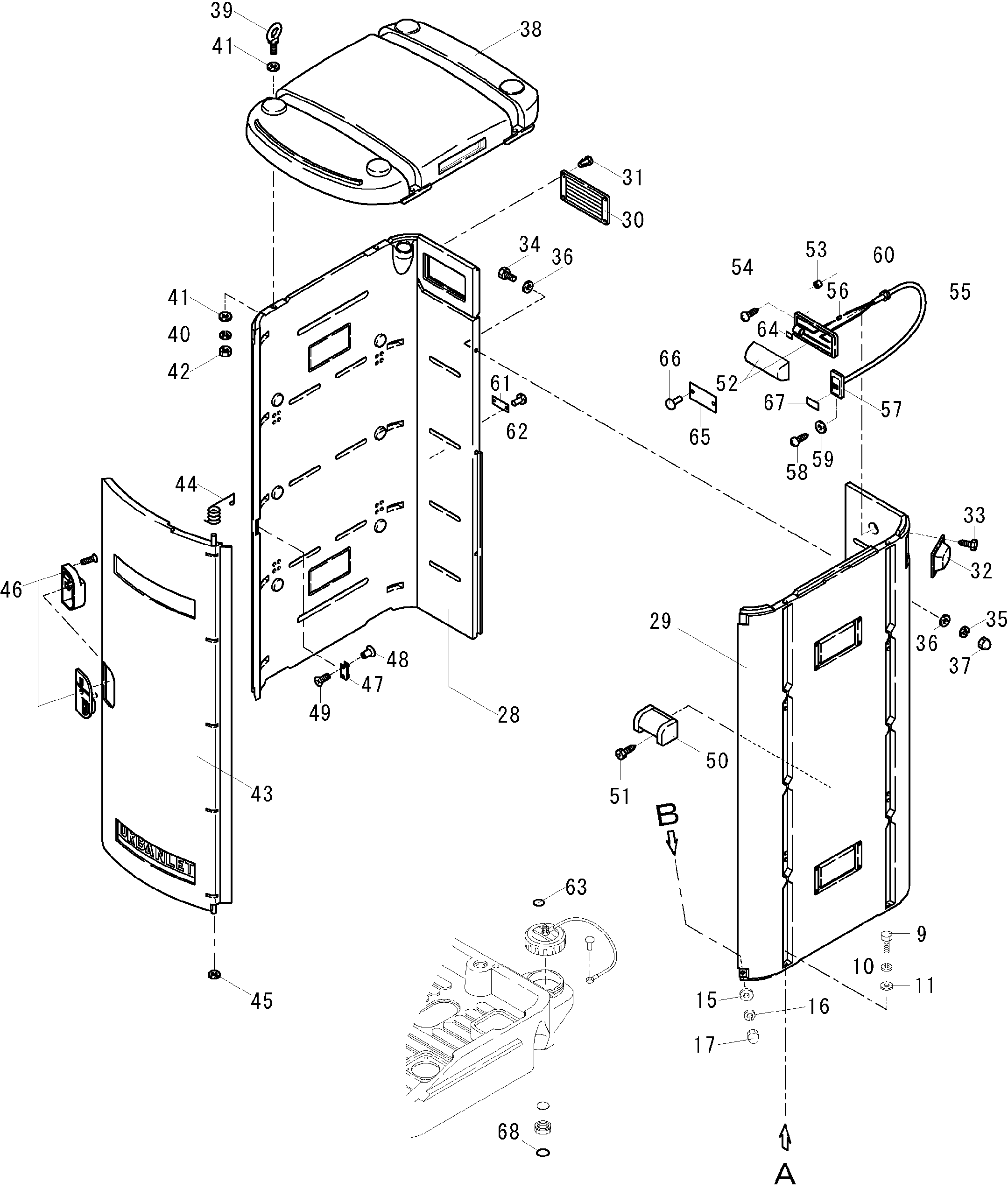

Корпус блок — HITACHI KZY

Заводская схема «Корпус блок» для HITACHI KZY. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
28	DY9890301000	Панель	1
29	DY9890302000	Панель	1
30	DY9501101040	Вент окно	1
31	DY9501101030	Фастенер	4
32	DY9890312000	Вентилатор	1
33	DY0122405201	Таппинг винт	4
34	DY0180903252	Болт	3
35	DY0251408002	Пружинная шайба	3
36	DY0933110534	Шайба	6
37	DY0183008371	Колпачок гайка	3
38	DY9501104001	Рооф панель	1
39	DY0168081000	Проушина болт	4
40	DY0251408002	Пружинная шайба	4
41	DY0933110534	Шайба	8
42	DY0181908130	Гайка	4
43	DY9501103000	Дверь панель	1
44	DY9501103030	Торсион пружина	1
45	DY0256220520	Плоский шайба	1
46	DY9501115000	Дверь кноб в сборе	1
47	DY9501116010	Дверь кноб кронштейн	1
48	DY9501116020	Кронштейн	2
49	DY0111204087	Винт	2
50	DY9501106000	Папер держатель	1
51	DY0122104168	Винт	3
52	DYSNT1124000	Освещение кронштейн	1
53	DY9890311000	Втулка	4
54	DY0122204308	Винт	4
55	DY0980V03400	Жгут проводов	1
56	DY0981302000	Втулка	1
57	DY0983002600	Освещение выключатель	1
58	DY0122104168	Винт	2
59	DY0256204520	Плоский шайба	2
60	DY0471360230	Уплотнительная втулка	1
62	DY0945132C71	Заклёпка	2
63	DY2253506000	Наклейка	1
64	DY9502102000	Наклейка	1
65	DY9552103000	Наклейка	1
66	DY0945132C71	Заклёпка	2
67	DY1353510000	Наклейка	1
68	DY9892101000	Наклейка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KZY и серийный номер машины. Это снижает риск заказа детали другого исполнения.
