Бак блок — HITACHI KZY

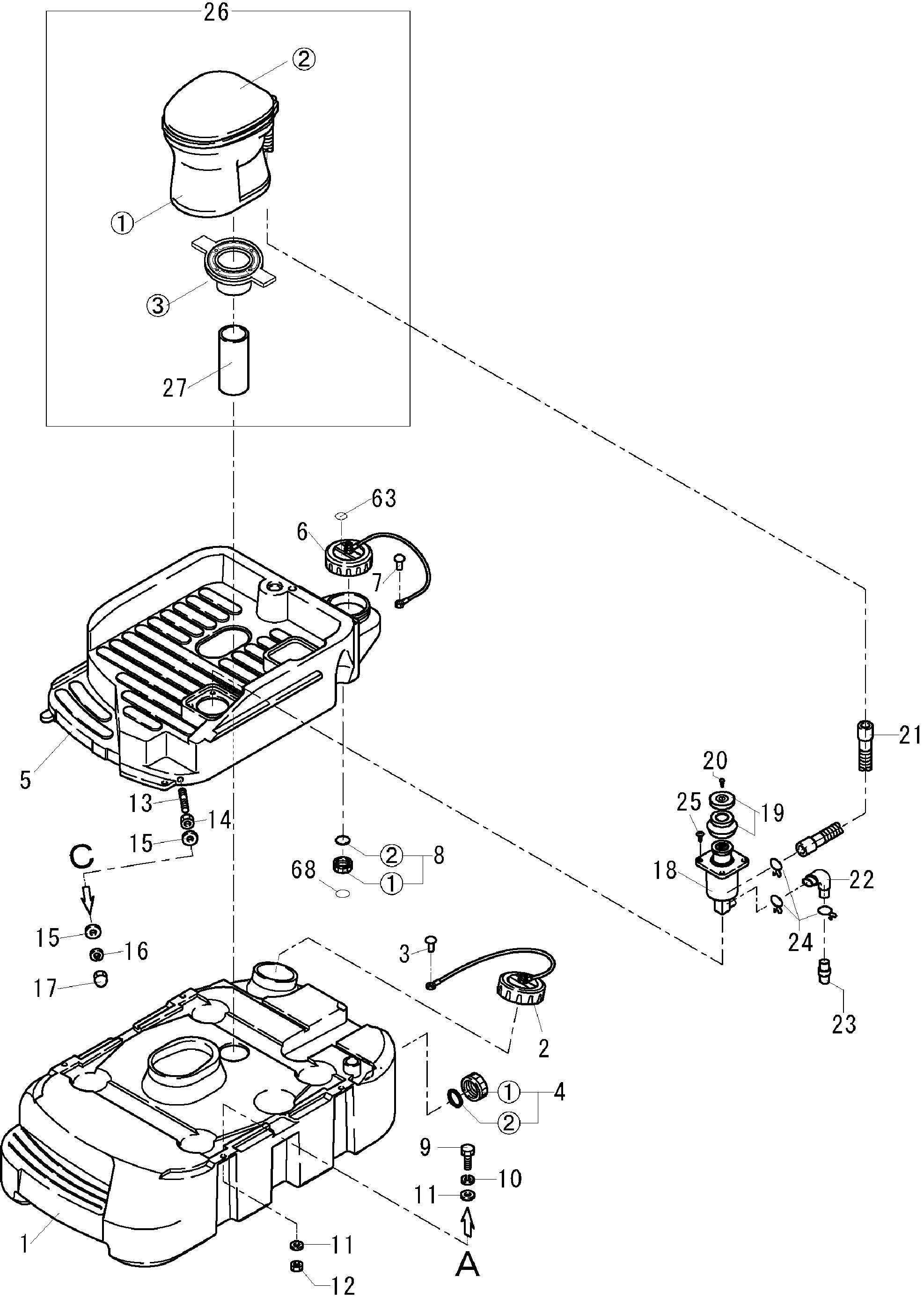

Заводская схема «Бак блок» для HITACHI KZY. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DY9890101500 | Бак | 1 |
| 2 | DY9500104000 | Колпачок | 1 |
| 3 | DY0945132C71 | Заклёпка | 1 |
| 4 | DY9890102000 | Колпачок | 1 |
| 4(1) | DY9890102010 | Колпачок | 1 |
| 4(2) | DY9890102020 | Манжета | 1 |
| 4(2) | DY9890509010 | Манжета | 1 |
| 5 | DY9890103500 | Водяной бак | 1 |
| 6 | DY9500104000 | Колпачок | 1 |
| 7 | DY0945132C71 | Заклёпка | 1 |
| 8 | DY9890104000 | Колпачок | 1 |
| 8(1) | DY9890104010 | Колпачок | 1 |
| 8(2) | DY9890104020 | Манжета | 1 |
| 9 | DY0180908352 | Болт | 4 |
| 10 | DY0251408002 | Пружинная шайба | 4 |
| 11 | DY0933110534 | Шайба | 8 |
| 12 | DY0181908130 | Гайка | 4 |
| 13 | DY0174080402 | Болт | 2 |
| 14 | DY0181908130 | Гайка | 2 |
| 15 | DY0933110534 | Шайба | 4 |
| 16 | DY0251408002 | Пружинная шайба | 2 |
| 17 | DY0183008371 | Колпачок гайка | 2 |
| 18 | DY9870201100 | Насос корпус | 1 |
| 19 | DY98702011A0 | MUD пластина крышка | 1 |
| 20 | DY0122204168 | Винт | 1 |
| 21 | DY9890201110 | Дискхарге шланг | 1 |
| 22 | DY9870201800 | Угловой штуцер | 1 |
| 23 | DY9870201600 | Сетчатый фильтр | 1 |
| 24 | DY9870201700 | Пинкх лента | 3 |
| 24 | DY092120DD00 | Пинкх лента | 3 |
| 25 | DY0122405308 | Таппинг винт | 4 |
| 26 | DY9890251000 | Тоилет бовл | 1 |
| 26(1) | DY9890251010 | Тоилет бовл | 1 |
| 26(2) | DY9890251020 | Тоилет бовл | 1 |
| 26(3) | DY9890251030 | Пол фланец | 1 |
| 27 | DY0950134250 | Дренажный трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KZY и серийный номер машины. Это снижает риск заказа детали другого исполнения.
