Каталог запчастей HITACHI
Бак блок — HITACHI KZU

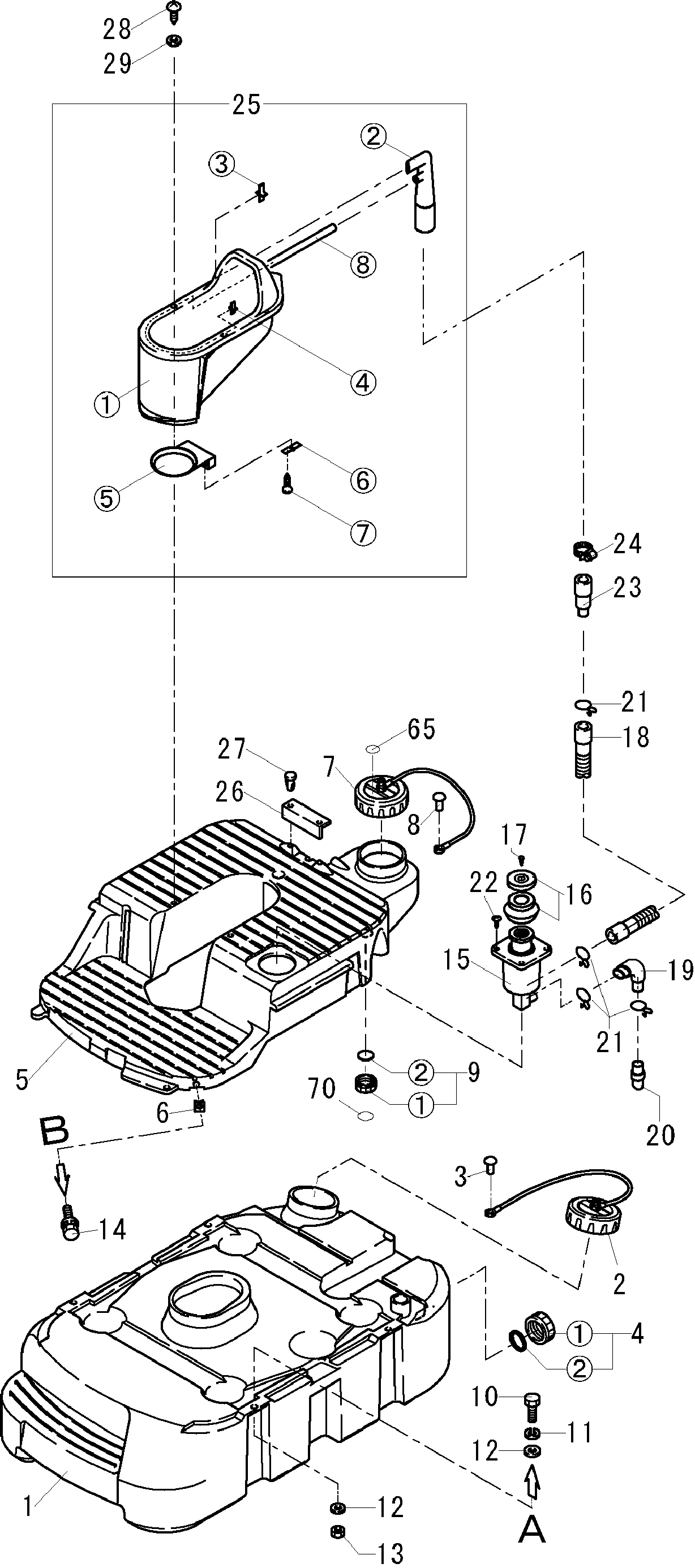

Заводская схема «Бак блок» для HITACHI KZU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DY9890101000 | Бак | 1 |
| 2 | DY9500104000 | Колпачок | 1 |
| 3 | DY0945132C71 | Заклёпка | 1 |
| 4 | DY9890102000 | Колпачок | 1 |
| 4(1) | DY9890102010 | Колпачок | 1 |
| 4(2) | DY9890102020 | Манжета | 1 |
| 4(2) | DY9890509010 | Манжета | 1 |
| 5 | DY9890103000 | Водяной бак | 1 |
| 6 | DY0902120811 | Зажим гайка | 2 |
| 7 | DY9500104000 | Колпачок | 1 |
| 8 | DY0945132C71 | Заклёпка | 1 |
| 9 | DY9890104000 | Колпачок | 1 |
| 9(1) | DY9890104010 | Колпачок | 1 |
| 9(2) | DY9890104020 | Манжета | 1 |
| 10 | DY0180908352 | Болт | 4 |
| 11 | DY0251408002 | Пружинная шайба | 4 |
| 12 | DY0933110534 | Шайба | 8 |
| 13 | DY0181908130 | Гайка | 4 |
| 14 | DY0187108304 | Комбинированный болт | 2 |
| 15 | DY9870201100 | Насос корпус | 1 |
| 16 | DY98702011A0 | MUD пластина крышка | 1 |
| 17 | DY0122204168 | Винт | 1 |
| 18 | DY9890201010 | Дискхарге шланг | 1 |
| 19 | DY9870201800 | Угловой штуцер | 1 |
| 20 | DY9870201600 | Сетчатый фильтр | 1 |
| 21 | DY9870201700 | Пинкх лента | 4 |
| 21 | DY092120DD00 | Лента | 4 |
| 22 | DY0122405308 | Таппинг винт | 4 |
| 23 | DY9890202000 | Соединение трубка | 1 |
| 23 | DY9890202200 | Соединение трубка | 1 |
| 24 | DY9550205000 | Шланг лента | 1 |
| 25 | DY9550201000 | Тоилет бовл | 1 |
| 25(1) | DY9550201010 | Тоирет бовл | 1 |
| 25(2) | DY9550201020 | Водяной трубка | 1 |
| 25(3) | DY9550201031 | Водяной порт | 1 |
| 25(4) | DY9550201041 | Водяной порт | 1 |
| 25(5) | DY9550201050 | Флаппер | 1 |
| 25(6) | DY9550201060 | Флаппер фиксатор | 2 |
| 25(7) | DY0122104108 | Таппинг винт | 2 |
| 25(8) | DY9550201070 | Шланг | 1 |
| 26 | DY9890203000 | Шланг крышка | 1 |
| 27 | DY9501101030 | Фастенер | 2 |
| 28 | DY0122104168 | Таппинг винт | 4 |
| 29 | DY0256204520 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KZU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
