Корпус блок — HITACHI KZS

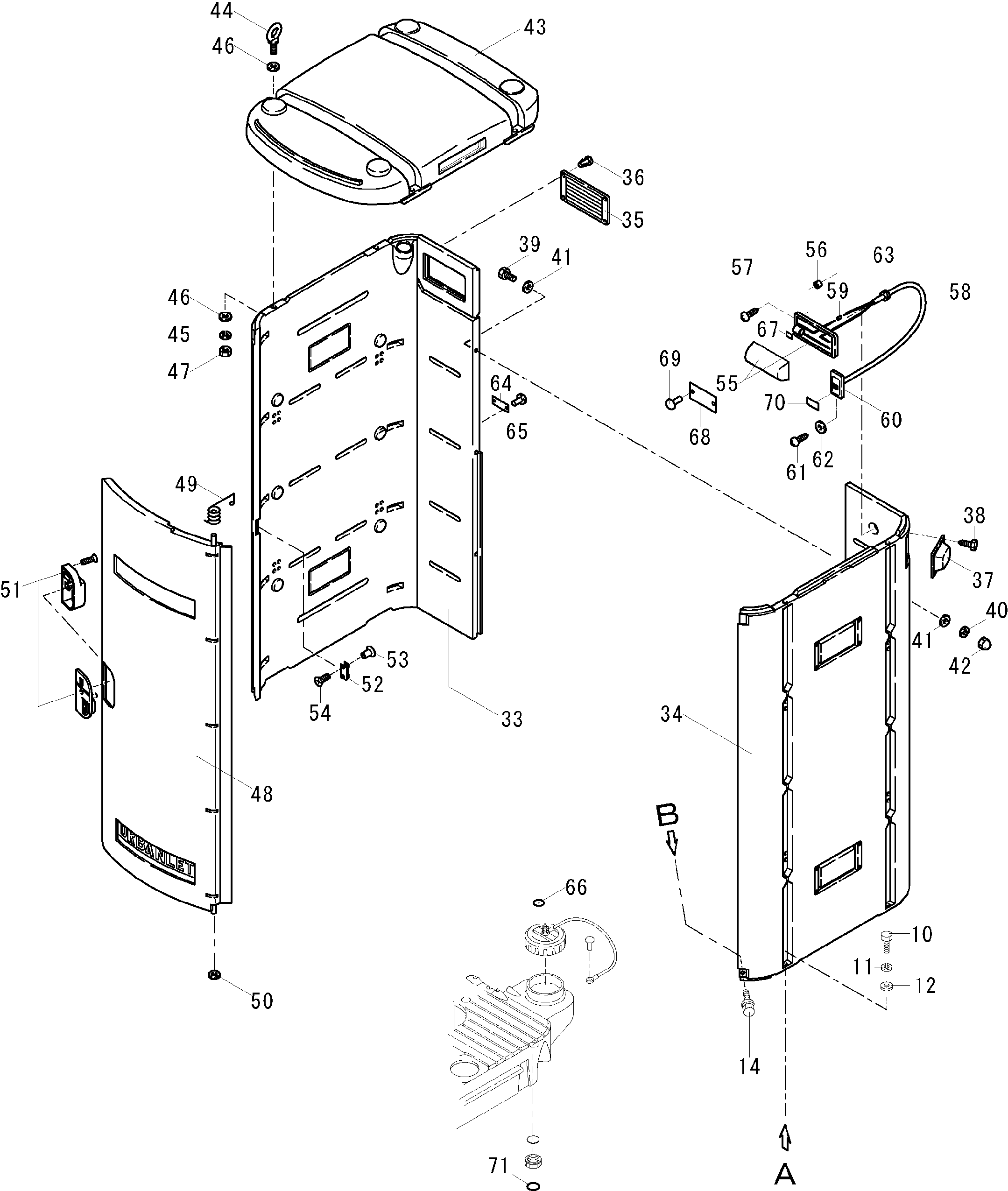

Заводская схема «Корпус блок» для HITACHI KZS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 33 | DY9890301000 | Панель | 1 |
| 34 | DY9890302000 | Панель | 1 |
| 35 | DY9501101040 | Вент окно | 1 |
| 36 | DY9501101030 | Фастенер | 4 |
| 37 | DY9890312000 | Вентилатор | 1 |
| 38 | DY0122405201 | Таппинг винт | 4 |
| 39 | DY0180903252 | Болт | 3 |
| 40 | DY0251408002 | Пружинная шайба | 3 |
| 41 | DY0933110534 | Шайба | 6 |
| 42 | DY0183008371 | Колпачок гайка | 3 |
| 43 | DY9501104001 | Рооф панель | 1 |
| 44 | DY0168081000 | Проушина болт | 4 |
| 45 | DY0251408002 | Пружинная шайба | 4 |
| 46 | DY0933110534 | Шайба | 8 |
| 47 | DY0181908130 | Гайка | 4 |
| 48 | DY9501103000 | Дверь панель | 1 |
| 49 | DY9501103030 | Торсион пружина | 1 |
| 50 | DY0256220520 | Плоский шайба | 1 |
| 51 | DY9501115000 | Дверь кноб в сборе | 1 |
| 52 | DY9501116010 | Дверь кноб кронштейн | 1 |
| 53 | DY9501116020 | Кронштейн | 2 |
| 54 | DY0111204087 | Винт | 2 |
| 55 | DYSNT1124000 | Освещение кронштейн | 1 |
| 56 | DY9890311000 | Втулка | 4 |
| 57 | DY0122204308 | Винт | 4 |
| 58 | DY0980V03400 | Жгут проводов | 1 |
| 59 | DY0981302000 | Втулка | 1 |
| 60 | DY0983002600 | Освещение выключатель | 1 |
| 61 | DY0122104168 | Винт | 2 |
| 62 | DY0256204520 | Плоский шайба | 2 |
| 63 | DY0471360230 | Уплотнительная втулка | 1 |
| 65 | DY0945132C71 | Заклёпка | 2 |
| 66 | DY2253506000 | Наклейка | 1 |
| 67 | DY9502102000 | Наклейка | 1 |
| 68 | DY9552103000 | Наклейка | 1 |
| 69 | DY0945132C71 | Заклёпка | 2 |
| 70 | DY1353510000 | Наклейка | 1 |
| 71 | DY9892101000 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KZS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
