Корпус блок — HITACHI KMY

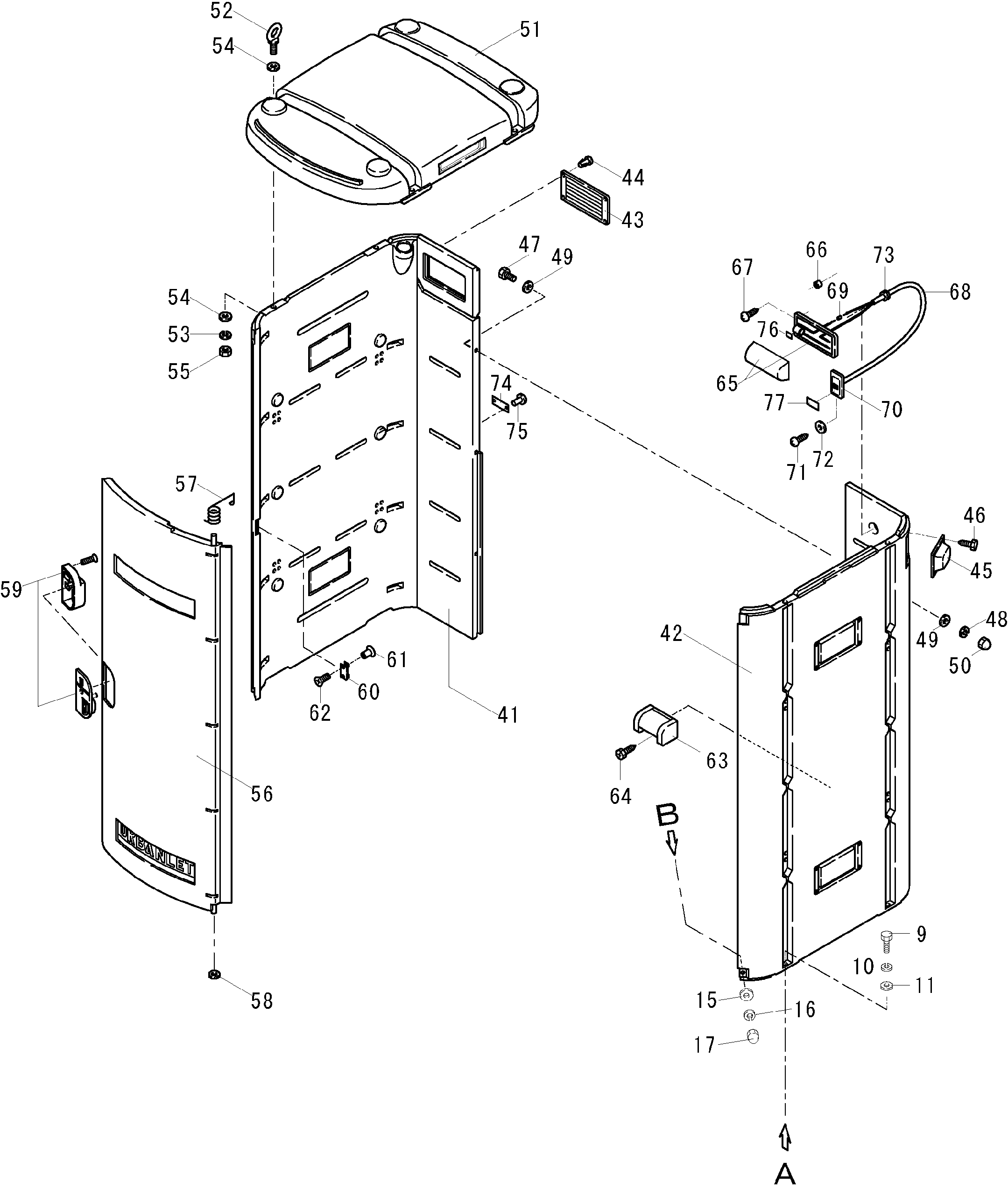

Заводская схема «Корпус блок» для HITACHI KMY. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 41 | DY9890301500 | Панель | 1 |
| 42 | DY9890303000 | Панель | 1 |
| 43 | DY9501101040 | Вент окно | 1 |
| 44 | DY9501101030 | Фастенер | 4 |
| 45 | DY9890312000 | Вентилатор | 1 |
| 46 | DY0122405201 | Таппинг винт | 4 |
| 47 | DY0180903252 | Болт | 3 |
| 48 | DY0251408002 | Пружинная шайба | 3 |
| 49 | DY0933110534 | Шайба | 6 |
| 50 | DY0183008371 | Колпачок гайка | 3 |
| 51 | DY9501104001 | Рооф панель | 1 |
| 52 | DY0168081000 | Проушина болт | 4 |
| 53 | DY0251408002 | Пружинная шайба | 4 |
| 54 | DY0933110534 | Шайба | 8 |
| 55 | DY0181908130 | Гайка | 4 |
| 56 | DY9501103000 | Дверь панель | 1 |
| 57 | DY9501103030 | Торсион пружина | 1 |
| 58 | DY0256220520 | Плоский шайба | 1 |
| 59 | DY9501115000 | Дверь кноб в сборе | 1 |
| 60 | DY9501116010 | Дверь кноб кронштейн | 1 |
| 61 | DY9501116020 | Кронштейн | 2 |
| 62 | DY0111204087 | Винт | 2 |
| 63 | DY9501106000 | Папер держатель | 1 |
| 64 | DY0122104168 | Винт | 3 |
| 65 | DYSNT1124000 | Освещение кронштейн | 1 |
| 66 | DY9890311000 | Втулка | 4 |
| 67 | DY0122204308 | Винт | 4 |
| 68 | DY0980V03400 | Жгут проводов | 1 |
| 69 | DY0981302000 | Втулка | 1 |
| 70 | DY0983002600 | Освещение выключатель | 1 |
| 71 | DY0122104168 | Винт | 2 |
| 72 | DY0256204520 | Плоский шайба | 2 |
| 73 | DY0471360230 | Уплотнительная втулка | 1 |
| 75 | DY0945132C71 | Заклёпка | 2 |
| 76 | DY9502102000 | Наклейка | 1 |
| 77 | DY1353510000 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KMY и серийный номер машины. Это снижает риск заказа детали другого исполнения.
