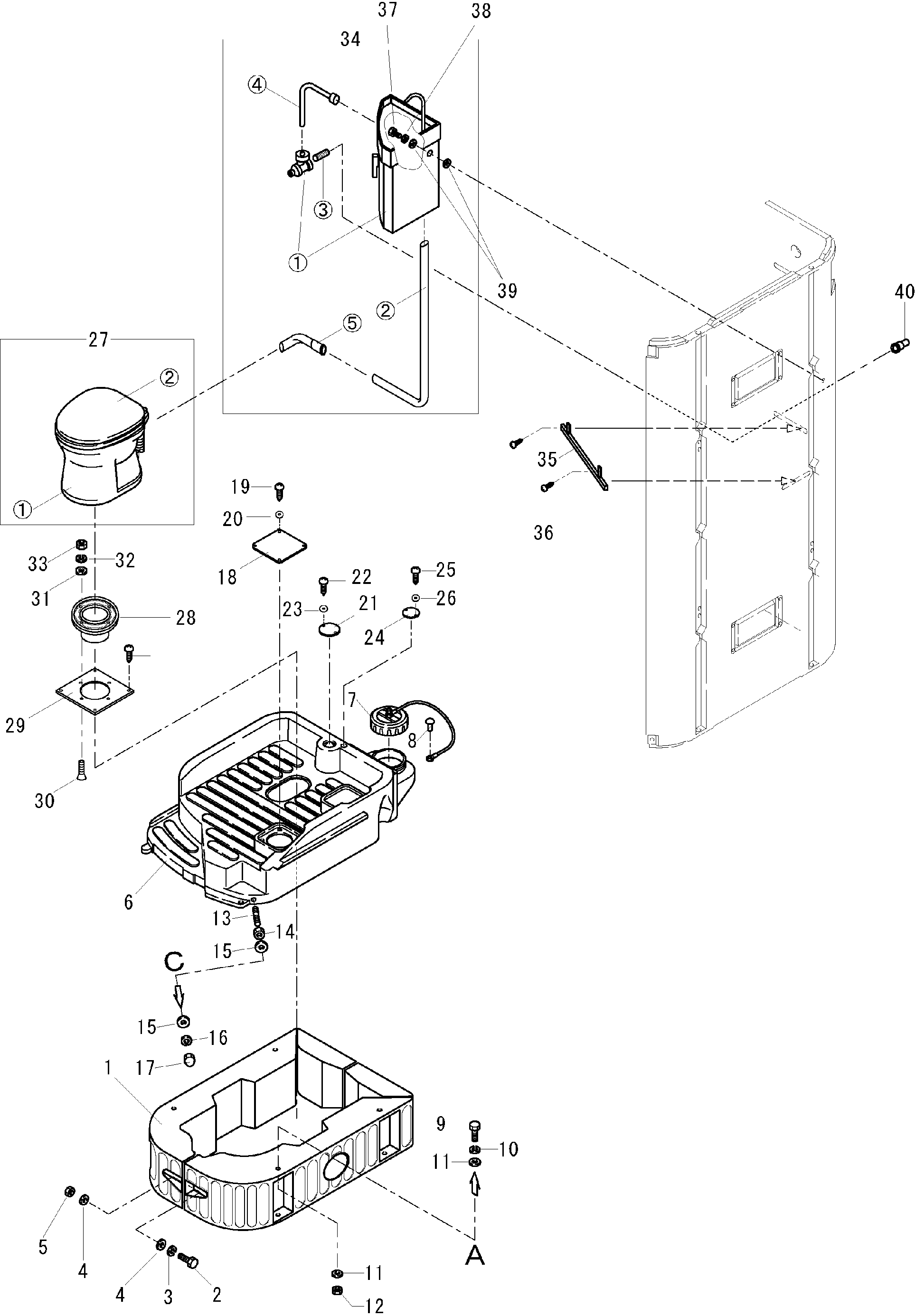

Базовый блок — HITACHI KMY

Заводская схема «Базовый блок» для HITACHI KMY. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DY9600101001	Кронштейн	2
2	DY0180908302	Болт	3
3	DY0251408002	Пружинная шайба	3
4	DY0933110534	Шайба	6
5	DY0181908130	Гайка	3
6	DY9890103500	Водяной бак	1
7	DY9500104000	Колпачок	1
8	DY0945132C71	Заклёпка	1
9	DY0180908352	Болт	4
10	DY0251408002	Пружинная шайба	4
11	DY0933110534	Шайба	8
12	DY0181908130	Гайка	4
13	DY0174080402	Студс	2
14	DY0181908130	Гайка	2
15	DY0933110534	Шайба	4
16	DY0251408002	Пружинная шайба	2
17	DY0183008371	Колпачок гайка	2
18	DY9890105000	Пластина	1
19	DY0122104168	Таппинг винт	4
20	DY0256204520	Плоский шайба	4
21	DY9890106010	Пластина	1
22	DY0122104168	Таппинг винт	2
23	DY0256204520	Плоский шайба	2
24	DY9890106020	Пластина	1
25	DY0122104168	Таппинг винт	2
26	DY0256204520	Плоский шайба	2
27	DY9870210000	Тоилет бовл	1
27(1)	DY9870210010	Тоилет бовл	1
27(2)	DY9870210050	Тоилет сиденье	1
28	DY9870210100	Фланец	1
29	DY9890205000	Базовый фланец	1
30	DY0122041572	Винт	4
31	DY0256204520	Плоский шайба	4
32	DY0251404002	Пружинная шайба	4
33	DY0181904130	Гайка	4
34	DY9890204001	Нижний бак	1
34(1)	DY9600201011	Нижний бак	1
34(2)	DY9890204010	Клеансинг трубка	1
34(3)	DY9600201030	Ниппель	1
34(4)	DY9600201040	Флексибле трубка	1
34(5)	DY9890204020	Клеансинг угловой штуцер	1
35	DY9600204000	Нижний бак кронштейн	1
36	DY0122405201	Таппинг винт	2
37	DY0180908252	Болт	1
38	DY0251408002	Пружинная шайба	1
39	DY0933110534	Шайба	2
40	DY0950301000	Разъём	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KMY и серийный номер машины. Это снижает риск заказа детали другого исполнения.
