Базовый блок — HITACHI KMU

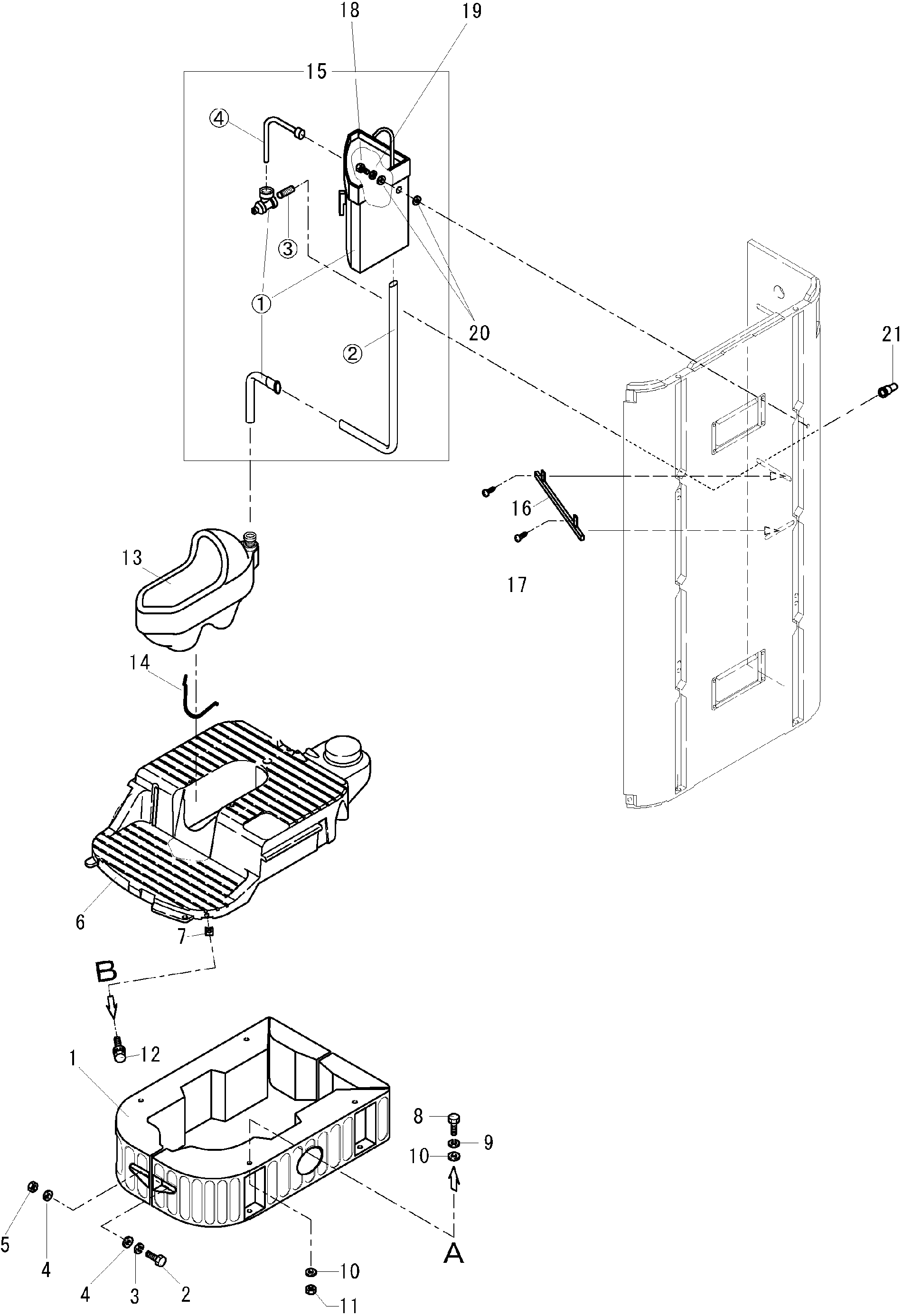

Заводская схема «Базовый блок» для HITACHI KMU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DY9600101001 | Кронштейн | 2 |
| 2 | DY0180908302 | Болт | 3 |
| 3 | DY0251408002 | Пружинная шайба | 3 |
| 4 | DY0933110534 | Шайба | 6 |
| 5 | DY0181908130 | Гайка | 3 |
| 6 | DY9890103600 | Водяной бак | 1 |
| 6 | DY9890103601 | Водяной бак | 1 |
| 7 | DY0902120811 | Зажим гайка | 2 |
| 8 | DY0180908352 | Болт | 4 |
| 9 | DY0251408002 | Пружинная шайба | 4 |
| 10 | DY0933110534 | Шайба | 8 |
| 11 | DY0181908130 | Гайка | 4 |
| 12 | DY0187108304 | Комбинированный болт | 2 |
| 13 | DY9020104000 | Тоилет бовл | 1 |
| 13 | DY9020104001 | Тоилет бовл | 1 |
| 14 | DY9600203000 | Пакинг | 1 |
| 14 | DY9600203001 | Пакинг | 1 |
| 15 | DY9600201001 | Нижний бак в сборе | 1 |
| 15(1) | DY9600201011 | Нижний бак | 1 |
| 15(2) | DY9600201020 | Клеансинг трубка | 1 |
| 15(2) | DY9600201021 | Клеансинг трубка | 1 |
| 15(3) | DY9600201030 | Ниппель | 1 |
| 15(4) | DY9600201040 | Флексибле трубка | 1 |
| 16 | DY9600204000 | Нижний бак кронштейн | 1 |
| 17 | DY0122405201 | Таппинг винт | 2 |
| 18 | DY0180908252 | Болт | 1 |
| 19 | DY0251408002 | Пружинная шайба | 1 |
| 20 | DY0933110534 | Шайба | 2 |
| 21 | DY0950301000 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KMU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
