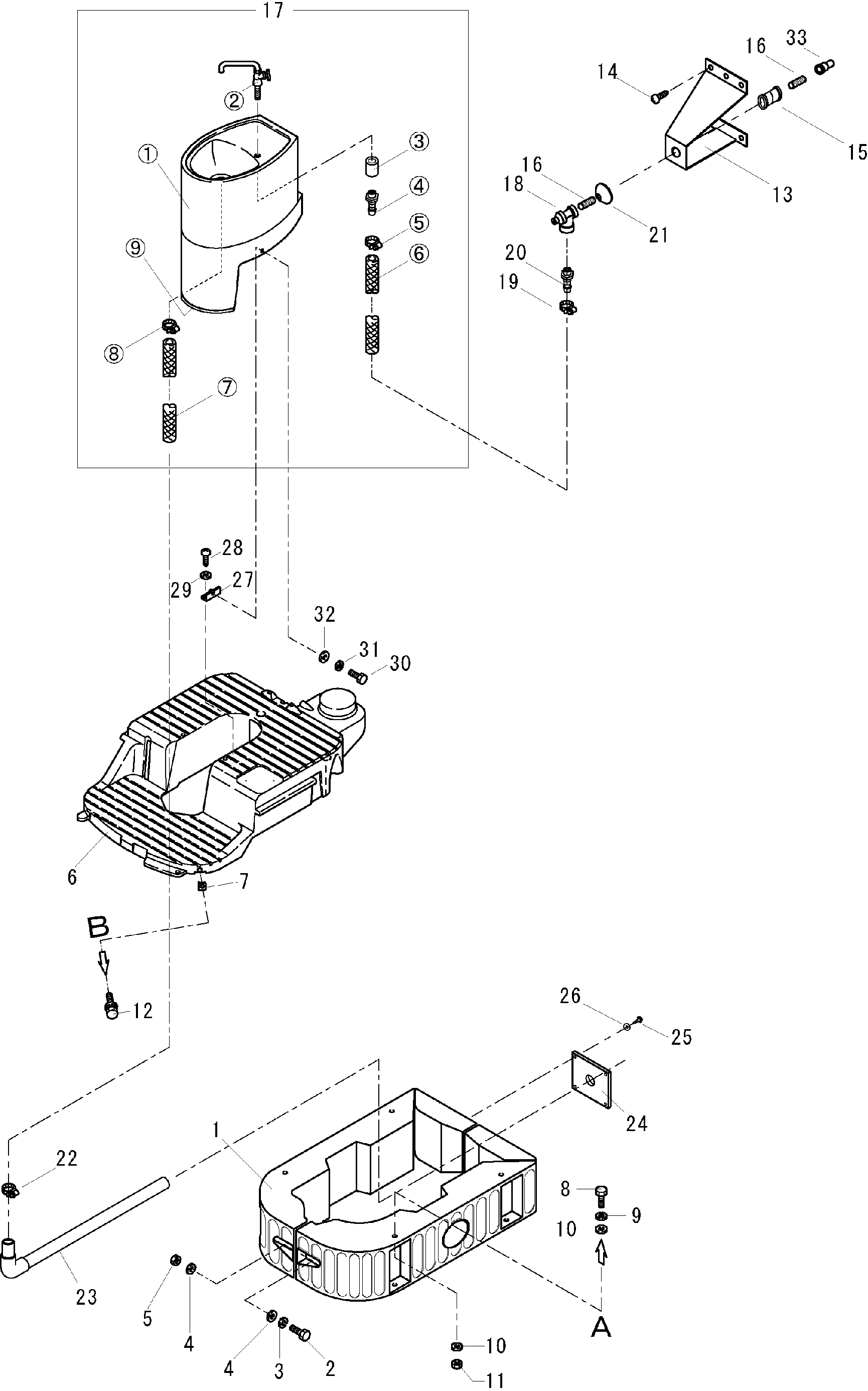

Базовый блок — HITACHI KMT

Заводская схема «Базовый блок» для HITACHI KMT. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DY9600101001	Кронштейн	2
2	DY0180908302	Болт	3
3	DY0251408002	Пружинная шайба	3
4	DY0933110534	Шайба	6
5	DY0181908130	Гайка	3
6	DY9890103000	Водяной бак	1
7	DY0902120811	Зажим гайка	2
8	DY0180908352	Болт	4
9	DY0251408002	Пружинная шайба	4
10	DY0933110534	Шайба	8
11	DY0181908130	Гайка	4
12	DY0187108304	Комбинированный болт	2
13	DY9610208000	Флусх клапан кронштейн	1
14	DY0122405165	Таппинг винт	5
15	DY9610205001	Трубка	1
16	DY9610206000	Ниппель	2
17	DY9630201000	Васхинг стойка	1
17(1)	DY9630201010	Васхинг стойка	1
17(2)	DY9530201010	Фаукет	1
17(3)	DY0301614420	Разъём	1
17(4)	DY0977010040	Шланг трубка	1
17(5)	DY092120CC00	Шланг лента	1
17(6)	DY0926105120	Шланг	1
17(7)	DY0926109065	Шланг	1
17(8)	DY9550205000	Шланг лента	1
17(9)	DY9890250010	Манжета	1
18	DY9020105040	Водяной TAP	1
19	DY092120CC00	Шланг лента	1
20	DY0977010080	Шланг трубка	1
21	DY9020105120	Сиденье	1
22	DY9550205000	Шланг лента	1
23	DY9630202000	Трубка	1
24	DY9613101030	Трубка опора пластина	1
25	DY0122104168	Таппинг винт	4
26	DY0256204520	Плоский шайба	4
27	DY9510102000	Тоилет бовл стойка	2
28	DY0122104168	Таппинг винт	4
29	DY0256204520	Плоский шайба	4
30	DY0180908252	Болт	2
31	DY0251408002	Пружинная шайба	2
32	DY0933110534	Шайба	2
33	DY0950301000	Разъём	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KMT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
