Каталог запчастей HITACHI
Базовый блок — HITACHI KMS

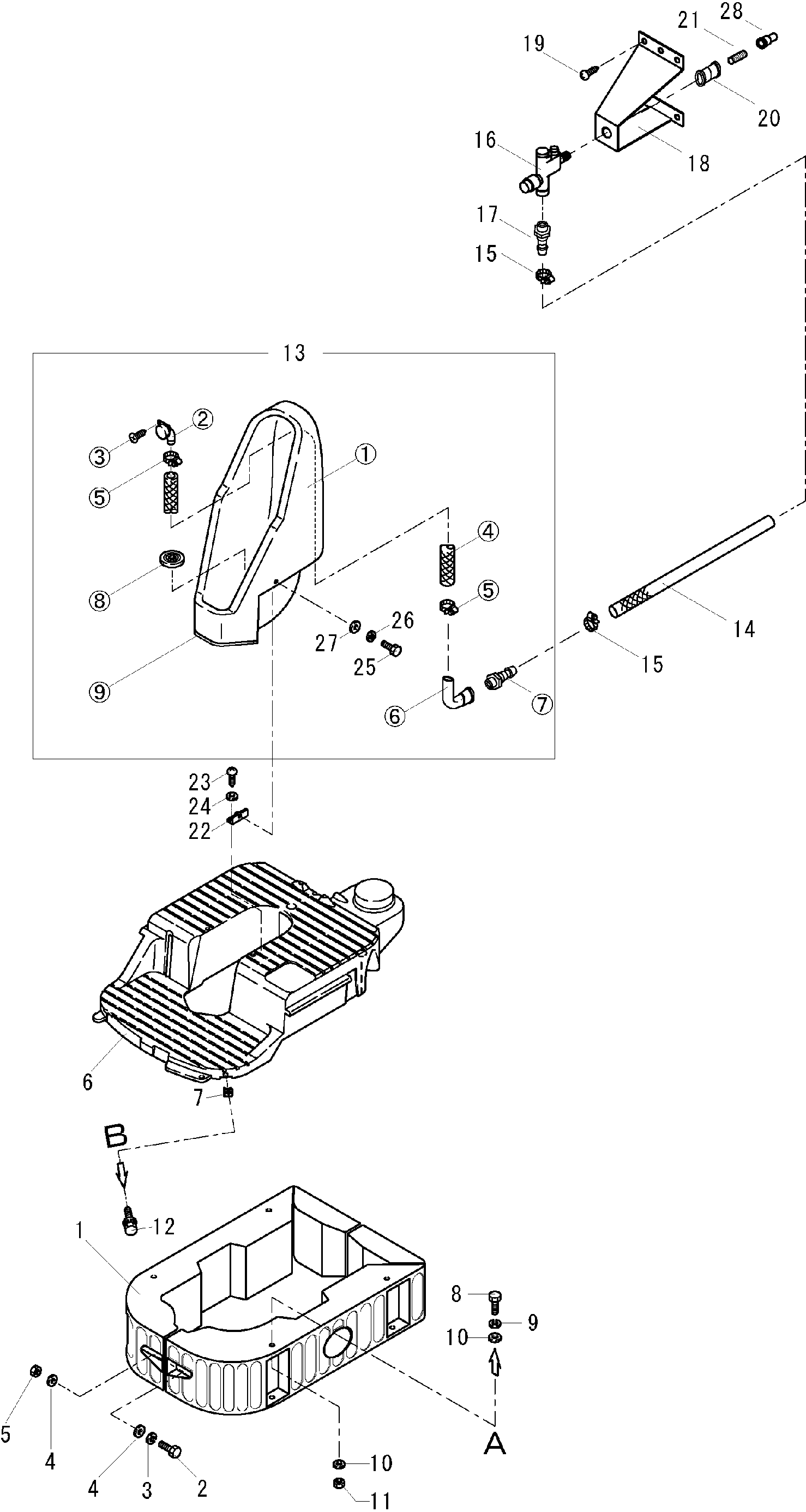

Заводская схема «Базовый блок» для HITACHI KMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DY9600101001 | Кронштейн | 2 |
| 2 | DY0180908302 | Болт | 3 |
| 3 | DY0251408002 | Пружинная шайба | 3 |
| 4 | DY0933110534 | Шайба | 6 |
| 5 | DY0181908130 | Гайка | 3 |
| 6 | DY9890103000 | Водяной бак | 1 |
| 7 | DY0902120811 | Зажим гайка | 2 |
| 8 | DY0180908352 | Болт | 4 |
| 9 | DY0251408002 | Пружинная шайба | 4 |
| 10 | DY0933110534 | Шайба | 8 |
| 11 | DY0181908130 | Гайка | 4 |
| 12 | DY0187108304 | Комбинированный болт | 2 |
| 13 | DY9610201000 | Тоилет бовл | 1 |
| 13(1) | DY9610201011 | Тоилет бовл | 1 |
| 13(2) | DY9560202050 | Форсунка | 1 |
| 13(3) | DY0122204168 | Винт | 2 |
| 13(4) | DY9610201020 | Форсунка шланг | 1 |
| 13(5) | DY9550205000 | Шланг лента | 2 |
| 13(6) | DY0950201000 | Угловой штуцер | 1 |
| 13(7) | DY0977010040 | Шланг трубка | 1 |
| 13(8) | DY9560203000 | Дисх | 1 |
| 13(9) | DY9890250010 | Манжета | 1 |
| 14 | DY0926105650 | Шланг соединение | 1 |
| 15 | DY092120CC00 | Шланг лента | 2 |
| 16 | DY9610202000 | Флусх клапан | 1 |
| 17 | DY9890201000 | Шланг трубка | 1 |
| 18 | DY9610208000 | Флусх клапан кронштейн | 1 |
| 19 | DY0122405165 | Таппинг винт | 5 |
| 20 | DY9610205001 | Трубка | 1 |
| 21 | DY9610206000 | Ниппель | 1 |
| 22 | DY9510102000 | Тоилет бовл стойка | 2 |
| 23 | DY0122104168 | Таппинг винт | 4 |
| 24 | DY0256204520 | Плоский шайба | 4 |
| 25 | DY0180908252 | Болт | 2 |
| 26 | DY0251408002 | Пружинная шайба | 2 |
| 27 | DY0933110534 | Шайба | 2 |
| 28 | DY0950301000 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
