Электрооборудование (1) — HITACHI KH850-3

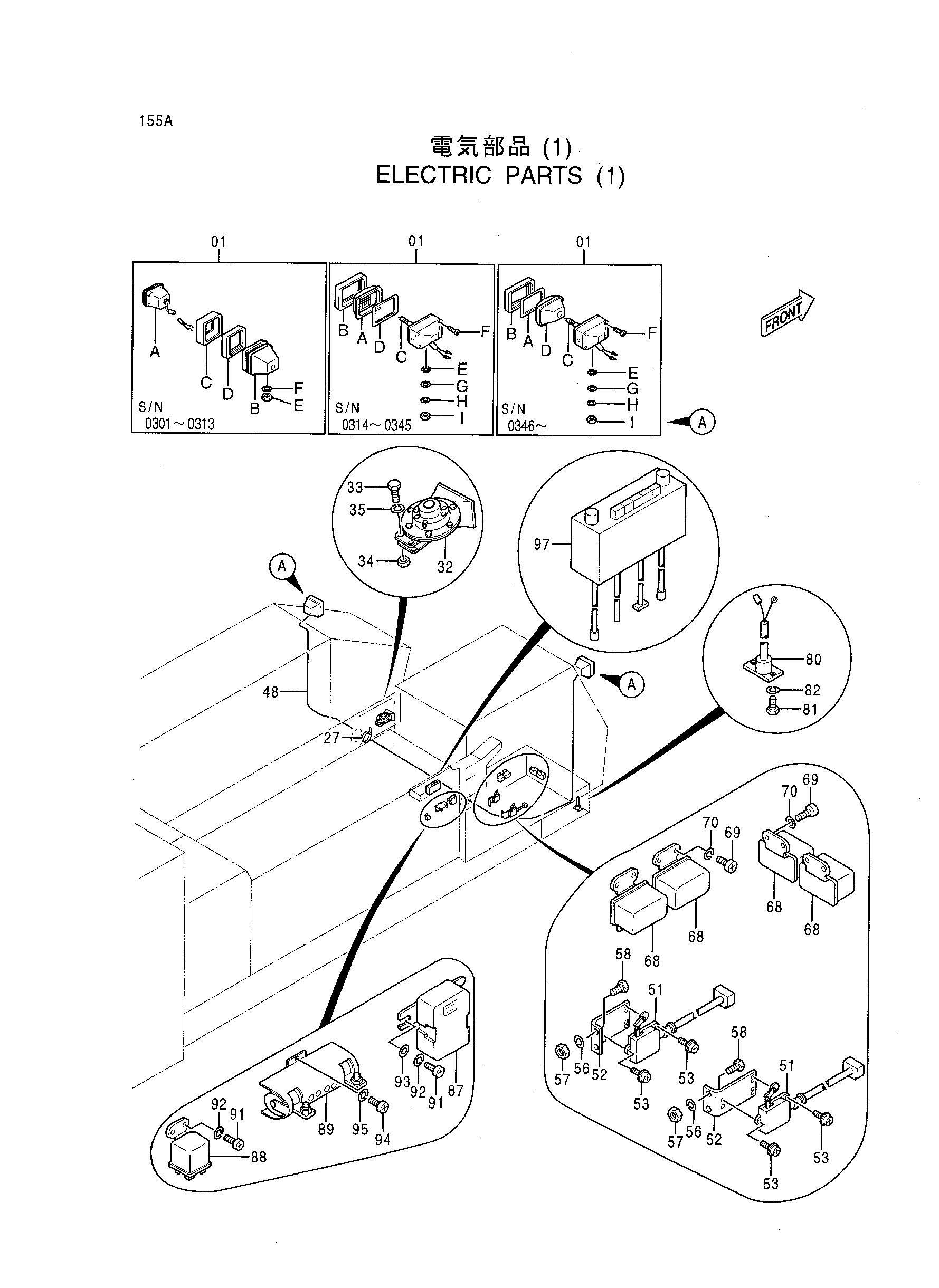

Заводская схема «Электрооборудование (1)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4151325 замена: 4295833 | Фонарь головка в сборе | 2 |
| 01A | 4163596 | Фонарь | 1 |
| 01B | 4163597 | Держатель | 1 |
| 01C | 4163598 | Лента | 1 |
| 01D | 4163599 | Лента | 1 |
| 01E | M501411 | Гайка | 1 |
| 01F | A590914 | Пружинная шайба | 1 |
| 01 | 4295833 замена: 4336570 | Фонарь головка в сборе | 2 |
| 01 | 4314613 замена: 4326800 | Фонарь головка в сборе | 2 |
| 01 | 4336570 замена: 4326800 | Фонарь головка в сборе | 2 |
| 01 | 4326800 | Фонарь головка в сборе | 2 |
| 01A | 4307023 | Рассеиватель | 1 |
| 01A | 4326801 | Ленс блок | 1 |
| 01B | 4307024 | Рама | 1 |
| 01B | 4326802 | Рама | 1 |
| 01C | 4307025 | Лампа | 1 |
| 01D | 4307028 | Прокладка | 1 |
| 01D | 4326803 | Прокладка | 1 |
| 01E | 4307026 | Шайба | 1 |
| 01F | 4307027 | Винт | 1 |
| 01G | A590114 | Шайба | 1 |
| 01H | A590914 | Пружинная шайба | 1 |
| 01I | J952014 | Гайка | 1 |
| 27 | 4055312 | Ленточный зажим | 10 |
| 32 | 4505524 | Звуковой сигнал | 1 |
| 33 | J900825 | Болт | 2 |
| 34 | M500807 | Гайка | 2 |
| 35 | A590908 | Пружинная шайба | 2 |
| 48 | 4279403 | Жгут проводов | 1 |
| 51 | 4269325 | Свикх микро | 2 |
| 52 | 4204690 | Кронштейн | 2 |
| 53 | J460625 | Винт с шайбой | 6 |
| 56 | A590910 | Пружинная шайба | 4 |
| 57 | J950010 | Гайка | 4 |
| 58 | J901030 | Болт | 4 |
| 68 | 4149142 | Реле | 4 |
| 69 | M430508 | Винт | 8 |
| 70 | A590905 | Пружинная шайба | 8 |
| 80 | 4190997 | Короб клемма | 1 |
| 81 | J900616 | Болт | 2 |
| 82 | A590906 | Пружинная шайба | 2 |
| 87 | 4210118 | Таймер | 1 |
| 88 | 4210117 | Реле | 1 |
| 89 | 4158761 | Резистор | 1 |
| 91 | M430610 | Винт | 4 |
| 92 | A590906 | Пружинная шайба | 4 |
| 93 | A590106 | Плоская шайба | 2 |
| 94 | M430510 | Винт | 2 |
| 95 | A590905 | Пружинная шайба | 2 |
| 97 | 4043976 | Радио | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
