Боковой рама — HITACHI KH850-3

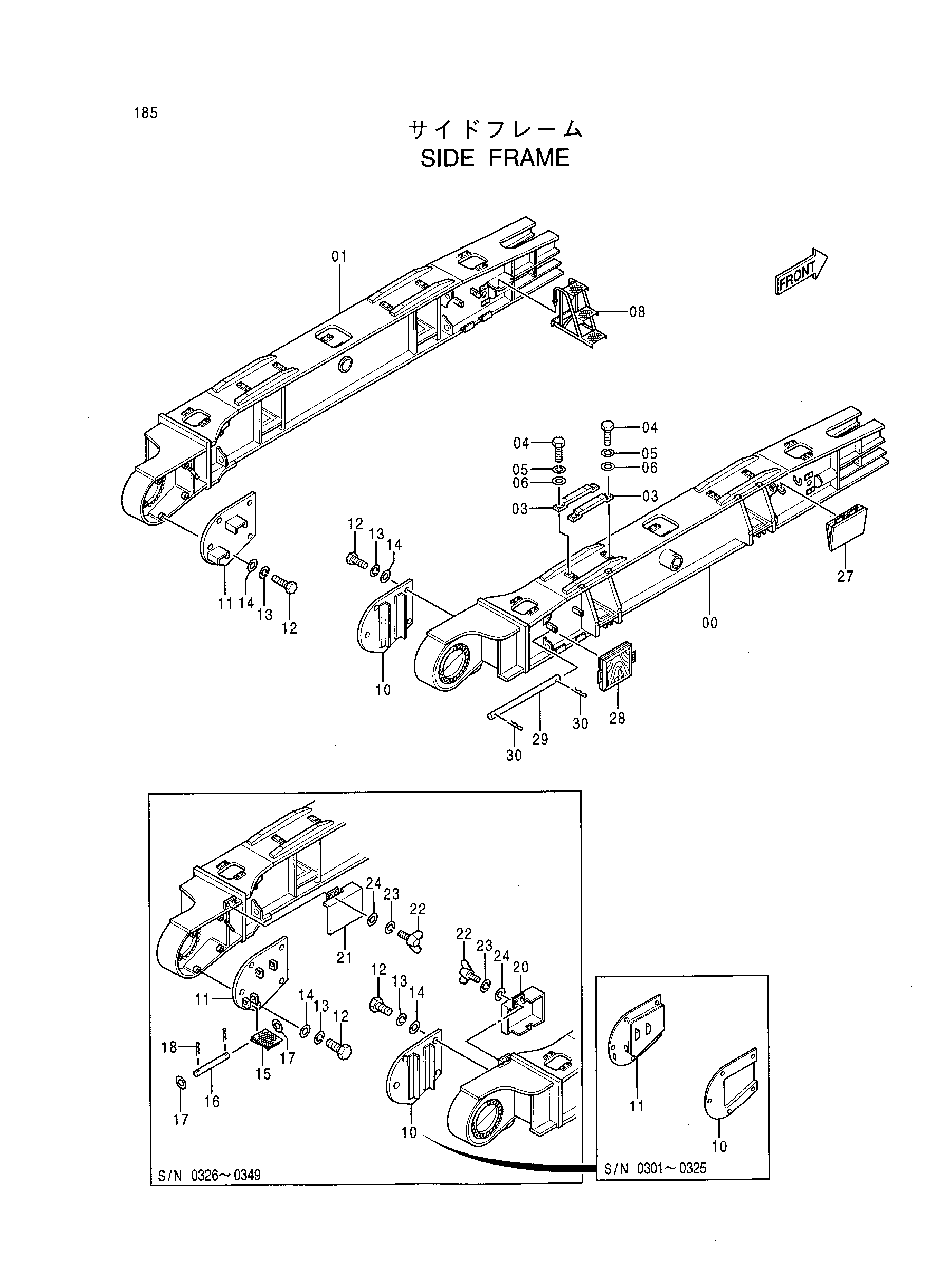

Заводская схема «Боковой рама» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003065 | Рама боковой(правый) | 1 |
| 01 | 5003066 | Рама боковой(левый) | 1 |
| 03 | 4262462 | Направляющая башмак | 8 |
| 04 | J912045 | Болт | 16 |
| 05 | A590920 | Пружинная шайба | 16 |
| 06 | A590120 | Плоская шайба | 16 |
| 08 | 8053324 | Ступень | 2 |
| 10 | 7023401 замена: 7027296 | Крышка | 1 |
| 10 | 7027296 замена: 8059341 | Крышка | 1 |
| 10 | 7027296 замена: 8059372 | Крышка | 1 |
| 10 | 8059341 | Крышка | 1 |
| 11 | 7023402 замена: 7027295 | Крышка | 1 |
| 11 | 7027295 замена: 8059372 | Крышка | 1 |
| 11 | 7027295 замена: 8059341 | Крышка | 1 |
| 11 | 8059372 | Крышка | 1 |
| 12 | J901635 | Болт | 10 |
| 13 | A590916 | Пружинная шайба | 10 |
| 14 | A590116 | Плоская шайба | 10 |
| 15 | 8048933 | Ступень | 4 |
| 16 | 4262759 | Палец | 4 |
| 17 | A590112 | Плоская шайба | 8 |
| 18 | A764025 | Шплинт | 8 |
| 20 | 3052487 | Крышка | 1 |
| 21 | 3052478 | Крышка | 1 |
| 22 | M361020 | Болт винг | 6 |
| 23 | A590910 | Пружинная шайба | 6 |
| 24 | J217083 | Шайба | 6 |
| 27 | 7025247 замена: 7028664 | Накладка | 2 |
| 27 | 7028664 | Накладка | 2 |
| 28 | 8037822 | Пластина | 4 |
| 29 | 4077343 | Палец | 4 |
| 30 | 4077248 | Стопорный палец | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
