Фрее-фалл предотвращение устройство (башенный кран) — HITACHI KH850-3

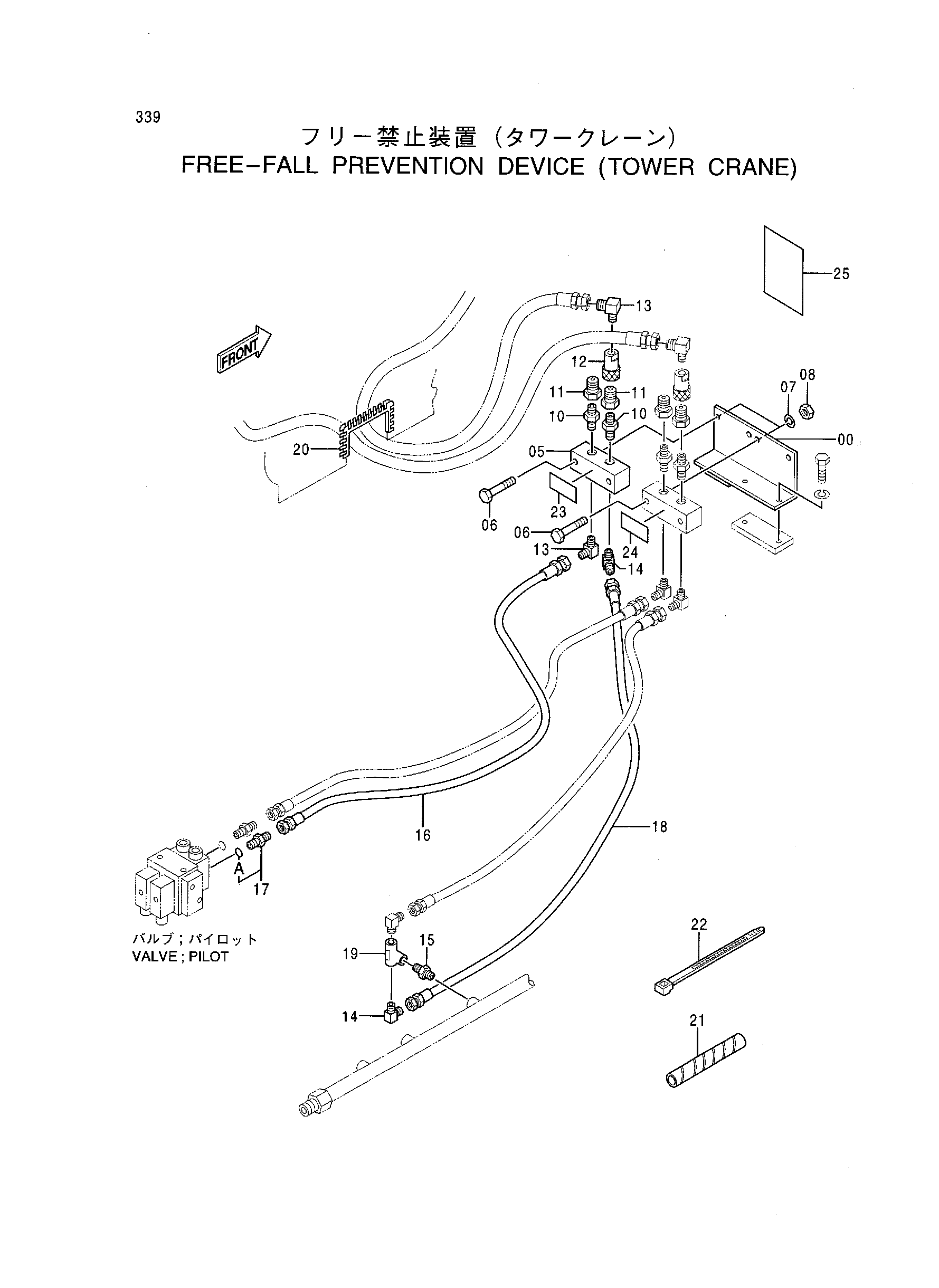

Заводская схема «Фрее-фалл предотвращение устройство (башенный кран)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9143993 | Фрее-фалл предотвращение | 1 | |
| 00 | 9745004 | Кронштейн | 1 |
| 05 | 4197311 | Блок | 1 |
| 06 | J901070 | Болт | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 08 | J950010 | Гайка | 2 |
| 10 | 94-1703 | Адаптер | 2 |
| 11 | 4033129 | Самоуплотняющееся соединение | 2 |
| 12 | 4033130 | Самоуплотняющееся соединение | 1 |
| 13 | 94-1403 | Угловой штуцер | 2 |
| 14 | 94-1402 | Угловой штуцер | 2 |
| 15 | 94-1702 | Адаптер | 1 |
| 16 | 4154605 | Шланг | 1 |
| 17 | 4162963 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4157628 | Шланг | 1 |
| 19 | 94-0661 | Тройник | 1 |
| 20 | 4158636 | Защитный кожух | 2 |
| 21 | 4044420 | Защитный кожух | 8 |
| 22 | 4121859 | Ленточный зажим | 5 |
| 23 | 4355892 | Информационная табличка | 1 |
| 24 | 4355893 | Информационная табличка | 1 |
| 25 | 3073590 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
